专利号: 2020108082965
申请人: 合肥森印科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

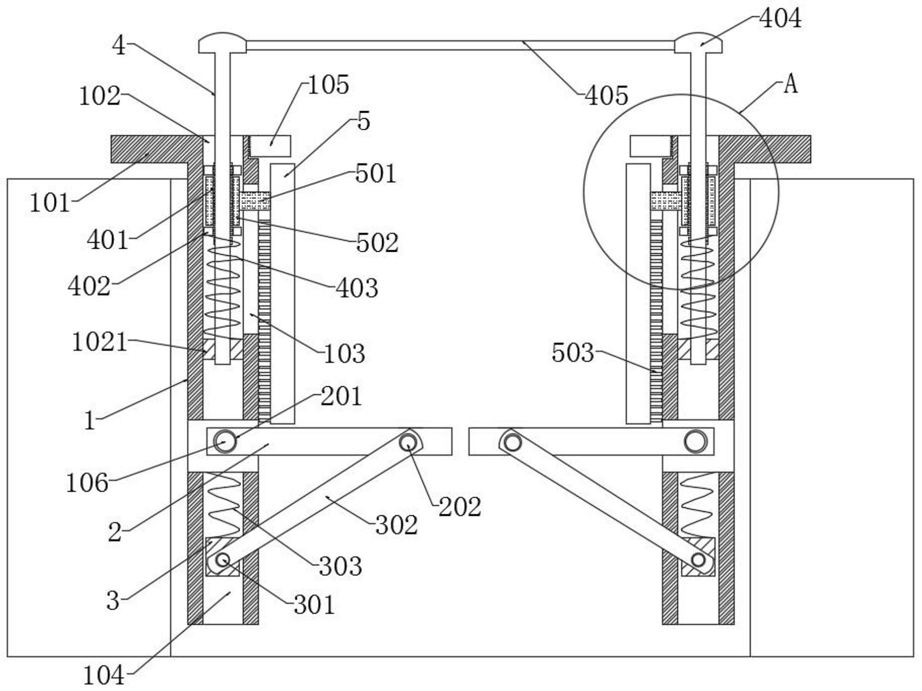

1.一种防堵塞的卫浴用地漏,包括开孔的楼层地面;所述楼层地面内嵌有无底的地漏本体(1);其特征在于:所述地漏本体(1)下端对称铰接有一对过滤板(2);所述过滤板(2)下方滑动连接有一对滑块(3);所述地漏本体(1)上端内部滑动连接有一对导向杆(4);所述地漏本体(1)内壁活动配合有清洁组件(5);

所述地漏本体(1)上端沿其周侧面形成有翻边结构(101);所述地漏本体(1)顶部对称开设有导向孔(102);导向孔(102)内壁开设有贯通槽(103),且贯通槽(103)与地漏本体(1)内壁连通;

所述地漏本体(1)底部对称开设有一对滑槽(104);

所述导向杆(4)周侧面开设有螺纹段B(401),并在螺纹段B(401)周侧面配合有一对螺母(402);所述导向杆(4)顶部设置有光滑的头部(404);

所述清洁组件(5)为一矩形管道结构;所述清洁组件(5)周侧面设置有刷毛(503);所述清洁组件(5)下端与过滤板(2)配合。

2.根据权利要求1所述的一种防堵塞的卫浴用地漏,其特征在于,所述导向孔(102)内壁固定安装有一导向环(1021);所述导向环(1021)内壁与导向杆(4)滑动配合。

3.根据权利要求1或2所述的一种防堵塞的卫浴用地漏,其特征在于,所述地漏本体(1)为一矩形管状结构;所述地漏本体(1)内壁顶部开设有螺纹盲孔;所述螺纹盲孔内壁螺纹连接有一限位环(105);所述限位环(105)周侧面开设有螺纹段A。

4.根据权利要求1或2所述的一种防堵塞的卫浴用地漏,其特征在于,所述地漏本体(1)一相对外侧面对称设置有两对转轴(106);

所述过滤板(2)为与地漏本体(1)内壁配合的矩形结构;所述地漏本体(1)上表面开设有过滤孔;所述地漏本体(1)一侧面向外延伸有一对凸起,并在凸起侧面开设有转孔(201);

与所述转孔(201)相邻的一对侧面对称设置有固定柱(202);

所述转孔(201)内壁与转轴(106)转动连接。

5.根据权利要求4所述的一种防堵塞的卫浴用地漏,其特征在于,所述滑块(3)两端均固定安装有限位柱(301);一对所述限位柱(301)周侧面均转动连接有一连接板(302);

所述连接板(302)两端均开设有贯通孔;一所述贯通孔内壁与限位柱(301)转动连接;

另一所述贯通孔内壁与固定柱(202)转动连接。

6.根据权利要求1或2或5所述的一种防堵塞的卫浴用地漏,其特征在于,所述滑块(3)顶部固定连接有弹性件A(303);所述弹性件A(303)顶部与滑槽(104)内顶壁固定连接。

7.根据权利要求6所述的一种防堵塞的卫浴用地漏,其特征在于,所述地漏本体(1)正常状态时,地漏本体(1)露出楼层地面;所述螺母(402)下端配合有弹性件B(403)。

8.根据权利要求2或7所述的一种防堵塞的卫浴用地漏,其特征在于,所述头部(404)之间固定连接有连接杆(405)。

9.根据权利要求8所述的一种防堵塞的卫浴用地漏,其特征在于,所述清洁组件(5)一相对外侧面对称设置有连接件(501);所述连接件(501)端部固定连接有一套管(502);

所述连接件(501)与贯通槽(103)内壁滑动配合;所述套管(502)与导向杆(4)套接;所述套管(502)两端均与螺母(402)配合。
