专利号: 2020108133933
申请人: 俞秀金
专利类型:发明专利
专利状态:授权未缴费
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

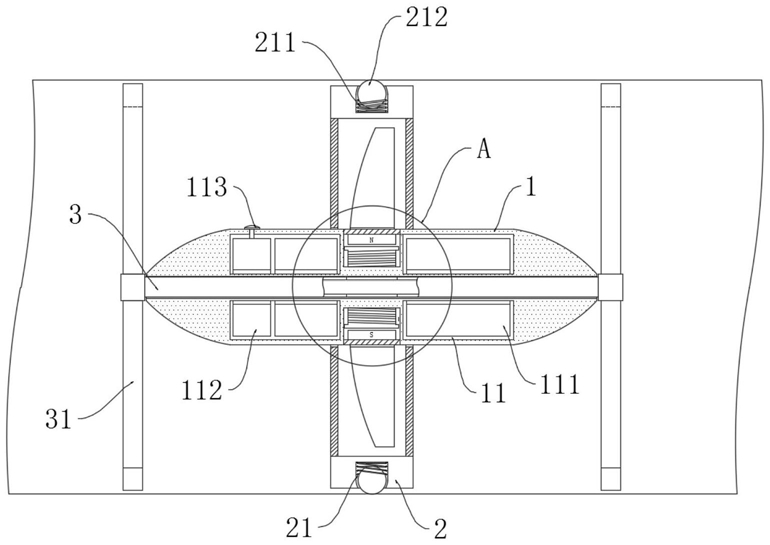

1.一种管道内壁自动清洁机器人,包括机体(1),其特征在于,所述机体(1)内对称开设有两个环形密封腔(11),每个所述环形密封腔(11)内均安装有环形蓄电池(111),其中一个所述环形密封腔(11)内安装有环形控制器(112),所述机体(1)的外侧壁上安装有水流传感器(113),且水流传感器(113)电性连接环形控制器(112);

所述机体(1)的中间开设有环形槽(12),所述环形槽(12)内安装有环形绕组(121),所述环形槽(12)上密封转动盖设有环形机盖(4),所述环形机盖(4)位于环形槽(12)的一侧等距安装交替有多个异名磁片(41),所述环形机盖(4)的外侧安装有水流扇叶(42);

所述机体(1)的外侧位于环形槽(12)的外围安装有环形支撑架(2),所述环形支撑架(2)的外侧壁等距开设有多个滚动槽(21),每个所述滚动槽(21)内均安装有弹簧(211)和滚珠(212);

所述机体(1)内轴向转动插设有轴管(3),所述轴管(3)的两端均延伸至机体(1)的外侧并安装有弧形清洁管(31),所述轴管(3)的侧壁内与环形槽(12)的对应处等距交替嵌设有多个异名磁条(32);

所述环形控制器(112)电性连接环形蓄电池(111)和环形绕组(121);每个所述弧形清洁管(31)均连通轴管(3),所述轴管(3)的两端导通;

在使用时,当管道内水流流动时,水流扇叶(42)转动,则环形机盖(4)转动,使得多个异名磁片(41)转动,则在环形绕组(121)上产生电能,电能通过环形控制器(112)输入至环形蓄电池(111)内存储,环形绕组(121)上电能产生旋转磁场,则使得多个异名磁条(32)带动轴管(3)转动,则两个弧形清洁管(31)转动刮除管道内壁杂质至轴管(3)内,并随水流冲出;

当管道水流静止时,环形控制器(112)通过水流传感器(113)检测到水流静止,则环形控制器(112)控制环形蓄电池(111)放电使得环形绕组(121)产生旋转磁场,使得多个异名磁片(41)和多个异名磁条(32)转动,则水流扇叶(42)转动推动机体(1)在管道内逆向移动,轴管(3)带动弧形清洁管(31)转动清洁管道内壁。
