专利号: 2020108134508
申请人: 东至县森茂炭业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

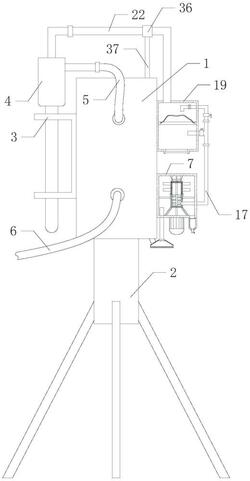

1.装修室内空气甲醛检测装置,包括采样器(1)、三脚架(2)、挂板(3)、气泡吸收瓶(4)、第一软管(5)和第二软管(6),采样器(1)安装在三脚架(2)上,挂板(3)安装在三脚架(2)的左侧,气泡吸收瓶(4)挂装在挂板(3)上,第一软管(5)的上侧输入端和下侧输出端分别与气泡吸收瓶(4)的右侧输出端和采样器(1)的上侧输入端连通,第二软管(6)的右侧输入端安装在采样器(1)的下侧输出端上,第二软管(6)的左侧输出端安装在外界空气检测仪上;其特征在于,还包括第一净化仓(7)、电机(8)、导气桶(9)、粗滤桶(10)和连接环(11),第一净化仓(7)安装在采样器(1)上,第一净化仓(7)的内部设置有第一腔体,电机(8)安装在第一净化仓(7)底部,导气桶(9)和粗滤桶(10)分别位于第一腔体内部下侧和上侧,导气桶(9)的顶端与粗滤桶(10)的底端对接连通并通过连接环(11)可相对转动,导气桶(9)的外壁设置有四组固定杆(12),四组固定杆(12)的外端均安装在第一腔体内壁上,粗滤桶(10)的外壁均匀设置有多组离心板(13),电机(8)的上侧输出端设置有转轴(14),转轴(14)的顶端穿过第一净化仓(7)和导气桶(9)并安装在粗滤桶(10)的内壁上,转轴(14)分别与第一净化仓(7)和导气桶(9)可转动密封连接,导气桶(9)内部的转轴(14)外壁上均匀设置有多组扇叶(15),第一净化仓(7)的左下部设置有第一气管(16),第一净化仓(7)的右侧设置有第二气管(17),第二气管(17)的左侧输入端穿过导气桶(9)并与导气桶(9)内部下侧连通,第二气管(17)的上侧输出端设置有三通管(18),采样器(1)的右上侧设置有第二净化仓(19),第二净化仓(19)的内部设置有第二腔体,三通管(18)的左侧输出端穿过第二净化仓(19)并伸入至第二腔体下侧,第二腔体中部内壁上设置有固定环(20),固定环(20)的内壁上设置有除尘布袋(21),第二净化仓(19)的上侧设置有第三气管(22),第三气管(22)的左侧输出端安装在气泡吸收瓶(4)的上侧输入端上。

2.如权利要求1所述的装修室内空气甲醛检测装置,其特征在于,还包括吸气斗(23)和连接架(24),吸气斗(23)安装在第一气管(16)下侧输入端上,吸气斗(23)通过连接架(24)固定在采样器(1)上。

3.如权利要求2所述的装修室内空气甲醛检测装置,其特征在于,还包括防护网(25),防护网(25)安装在吸气斗(23)内壁下侧。

4.如权利要求3所述的装修室内空气甲醛检测装置,其特征在于,还包括集尘仓(26)、排尘管(27)和排尘阀(28),集尘仓(26)安装在第一净化仓(7)右下侧,集尘仓(26)的内部设置有第三腔体,第三腔体与第一腔体内部连通,排尘管(27)安装在集尘仓(26)上,排尘阀(28)安装在排尘管(27)上。

5.如权利要求4所述的装修室内空气甲醛检测装置,其特征在于,还包括环形导轨(29)、四组支撑板(30)和四组滑块(31),环形导轨(29)位于粗滤桶(10)上方并通过四组支撑板(30)固定在第一腔体内壁上,四组滑块(31)底端均匀安装在粗滤桶(10)顶端,四组滑块(31)的顶端均与环形导轨(29)底端可滑动连接。

6.如权利要求5所述的装修室内空气甲醛检测装置,其特征在于,还包括第四气管(32)、两组气阀(33)和脉冲阀(34),第四气管(32)的右侧输入端安装在三通管(18)的上侧输出端上,第四气管(32)的左侧输出端穿过第二净化仓(19)并伸入至第二腔体内部上侧,两组气阀(33)分别安装在第四气管(32)的右侧和三通管(18)的左侧,脉冲阀(34)位于第二腔体内并安装在第四气管(32)上。

7.如权利要求6所述的装修室内空气甲醛检测装置,其特征在于,还包括盖板(35),第二腔体底端连设置有清理口,盖板(35)盖装在清理口上。

8.如权利要求7所述的装修室内空气甲醛检测装置,其特征在于,还包括固定套(36)和固定架(37),固定套(36)套装在第三气管(22)上并通过固定架(37)固定在采样器(1)上。
