专利号: 2020108150799
申请人: 山东交通职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

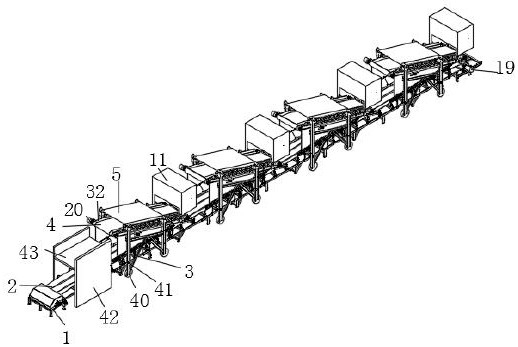

1.一种玉米秸秆收获圆捆打捆机,其特征在于,包括底座(1)以及在底座(1)上水平设置的输送带(2);所述底座(1)的上方设置有移动架(3),所述移动架(3)上传动设置有输料带(4),所述输料带(4)位于输送带(2)的上方,位于所述输料带(4)上方的移动架(3)上固定连接有固定板(5),所述固定板(5)的下表面对称活动连接有移动板(6),所述移动板(6)上固定连接有第一U形板(7),所述第一U形板(7)的内侧壁调节式设置有切割刀(8),所述移动板(6)上还通过第五液压杆(61)连接有第二U形板(9),所述第二U形板(9)内转动连接有限位轮(10);位于所述输料带(4)后方的移动架(3)上固定连接有外罩(11),所述外罩(11)内升降式连接有第一处理壳(12),所述第一处理壳(12)的下端开设有开口(13),所述第一处理壳(12)的内侧壁对称活动连接有活动板(14),所述活动板(14)上转动连接有第一转动板(15),所述第一转动板(15)的侧壁上设置有绕线轮(16),所述活动板(14)上固定连接有底板(17),所述底板(17)上升降式连接有托料板(18)。2.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述底座(1)上固定连接有用于驱动输送带(2)的第一驱动电机(19);所述移动架(3)上固定连接有用于驱动输料带(4)的第二驱动电机(20)。3.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述固定板(5)上固定连接有第一液压杆(21),所述第一液压杆(21)的活动端固定连接在移动板(6)上;所述第一U形板(7)内转动连接有转动杆(22),所述转动杆(22)的一端穿过第一U形板(7)并固定连接有第二转动板(23),所述第二转动板(23)上固定连接有第一弹簧(24),所述第一弹簧(24)的一端固定连接有移动环(25),所述移动环(25)上固定连接有插杆(26),所述插杆(26)的一端插设在第一U形板(7)的外侧壁上,所述转动杆(22)通过相连块(27)与切割刀(8)固定连接。4.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述外罩(11)的内侧壁上固定连接有第二液压杆(28),所述第二液压杆(28)的活动端固定连接在第一处理壳(12)的外侧壁上;所述第一处理壳(12)的左右内侧壁上对称固定连接有第三液压杆(29),所述第三液压杆(29)的活动端固定连接在活动板(14)上,所述活动板(14)上固定连接有第三驱动电机(30),所述第三驱动电机(30)的驱动轴固定连接在第一转动板(15)上;所述底板(17)上固定连接有第四液压杆(31),所述第四液压杆(31)的活动端固定连接在托料板(18)上。5.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,位于所述输料带(4)两侧的移动架(3)上固定连接有第二处理壳(32),所述第二处理壳(32)的顶端面开设有进料口,所述第二处理壳(32)的底端通过螺钉连接有相连板(33),所述第二处理壳(32)的内侧壁对称固定连接有第四驱动电机(34),所述第四驱动电机(34)的输出轴固定连接有螺纹杆(35),所述螺纹杆(35)上螺纹连接有第一滑块(36),所述第一滑块(36)滑动连接在第二处理壳(32)上,所述第一滑块(36)上固定连接有连接杆(37),所述连接杆(37)上固定连接有挡板(38),所述挡板(38)的一端插设在第二处理壳(32)顶端进料口的侧壁上;所述第二处理壳(32)的侧壁上开设有用于第一滑块(36)滑动连接的第一滑槽(39)。6.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述移动架(3)

的底端安装有滚轮(40),所述移动架(3)通过固定螺栓(41)锁紧在底座(1)上。7.根据权利要求1所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述输送带(2)的两侧设置有侧板(42),所述侧板(42)之间固定连接有水平板(43),位于所述水平板(43)下方的侧板(42)上活动连接有滑移板(44),所述滑移板(44)的上表面转动连接有调节螺栓(45),所述调节螺栓(45)与水平板(43)螺纹连接,所述滑移板(44)的下表面开设有容纳槽(46),所述容纳槽(46)上固定连接有双轴电机(47),所述双轴电机(47)的输出轴上固定连接有丝杠(48),所述丝杠(48)上螺纹连接有第二滑块(49),所述第二滑块(49)滑动连接在容纳槽(46)的侧壁上,所述第二滑块(49)上固定连接有清洁板(50),所述清洁板(50)的下表面固定连接有清洁毛(51);所述侧板(42)的侧壁上开设有用于滑移板(44)滑动连接的第二滑槽(62)。8.根据权利要求7所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述侧板(42)上固定连接有连接块(52),所述连接块(52)上开设有收纳槽,所述收纳槽的侧壁上固定连接有第二弹簧(53),所述第二弹簧(53)的一端固定连接有活动杆(54),所述活动杆(54)的一端固定连接有装料盒(55)。9.根据权利要求8所述的一种玉米秸秆收获圆捆打捆机,其特征在于,所述装料盒(55)的底端通过螺钉连接有载料板(63),所述载料板(63)的上表面竖直固定连接有隔板(56),所述装料盒(55)的内侧壁上固定连接有第三U形板(57),所述第三U形板(57)上固定连接有第五驱动电机(58),所述第五驱动电机(58)的输出轴上固定连接有限料板(59);所述限料板(59)的上表面固定连接有软质板(60)。
