专利号: 2020108168720
申请人: 富裕县环之宇新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-07-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

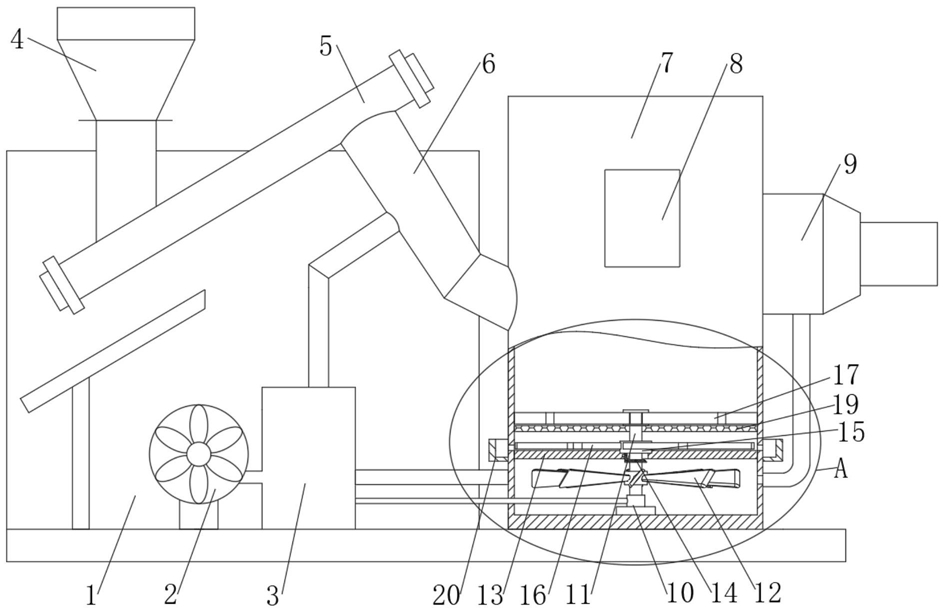

1.一种提高燃烧率的生物质颗粒燃烧机,包括设备主体(1),所述设备主体(1)的底部依次安装有风机(2)、气箱(3)、燃烧炉(7),所述设备主体(1)的上部固定安装有进料斗(4),所述进料斗(4)的底部固定连接有送料螺杆(5),所述送料螺杆(5)一端的底部固定连接有进料管(6),所述进料管(6)的另一端与燃烧炉(7)固定连接,所述燃烧炉(7)正面的上部设置有观察窗(8),所述燃烧炉(7)的一侧固定连接有喷火口(9),其特征在于:所述燃烧炉(7)内腔的底部固定安装有旋转接头(10),所述旋转接头(10)的上端固定连接有空心轴(11),所述空心轴(11)的底部固定连接有扇叶(12),所述空心轴(11)的中部固定连接有减速设备(14),所述减速设备(14)的上部固定连接有套筒(15),所述套筒(15)的侧面固定连接有若干组等圆周排列的螺旋叶(16),所述螺旋叶(16)的下方设置有与燃烧炉(7)固定连接的隔板(13),所述燃烧炉(7)的外侧固定安装有与隔板(13)相适配的集料槽(20),所述空心轴(11)的上端固定连接有清洁板(17),所述清洁板(17)的上端设置有送风装置(18),所述清洁板(17)的底部设置有空心轴(11)活动套接的滤网(19);

所述旋转接头(10)的一侧固定连接有气箱(3)连通的通气管道,所述旋转接头(10)的上端出气口与空心轴(11)内部开设的气体通道连通;

所述送风装置(18)包括开设在清洁板(17)内部的送风通道(181),所述送风通道(181)的上端开设有若干组出风孔(182),所述出风孔(182)的两侧均固定安装有弹簧(183),两个所述弹簧(183)的内侧均固定连接有楔形块(184);

所述滤网(19)为单层通孔式微滤金属滤网,且燃烧炉(7)的侧壁上开设有与隔板(13)相适配的排渣孔;

所述减速设备(14)包括第一斜齿轮(141),所述第一斜齿轮(141)的一侧啮合有第二斜齿轮(142),所述第二斜齿轮(142)的中部与隔板(13)活动套接,所述第二斜齿轮(142)的上端啮合有锥齿轮(143),所述空心轴(11)从锥齿轮(143)的中部穿过且不接触,所述第一斜齿轮(141)的齿数大于第二斜齿轮(142)的齿轮,所述第二斜齿轮(142)的齿数大于锥齿轮(143)的齿数;

从气箱(3)冲向扇叶(12)的气体带动清洁板(17)转动,将金属滤网(19)上方的燃烧灰烬打碎,达到对燃烧灰烬结焦前进行粉碎的目的,防止结焦,而通过旋转接头(10)和空心轴(11)的气体进入送风通道(181),在气体压力下将楔形块(184)顶开进行通风,风力将打碎的灰烬吹向喷火口进行二次燃烧,提高燃烧效率的同时防止结焦,并且楔形块(184)在弹簧(183)作用下,在不通风情况下为密闭状态,不会有燃烧颗粒、杂质等物进入送风通道(181),造成送风通道阻塞;

燃烧后产生的灰尘在打碎充分燃烧后,通过金属滤网(19),掉落在隔板(13)上,同时隔板(13)和金属滤网(19)之间形成空腔气室,使得颗粒燃料氧气充足,能够充分燃烧,提高燃烧效率;

通过减速设备(14)的设置,可以减缓螺旋叶(16)的旋转速度,使得螺旋叶(16)能够以相对缓和的速度进行旋转,将隔板(13)上方充分燃烧的灰尘扫向四周并通过燃烧炉(7)上开设的通孔进入集料槽(20)中,便于对灰尘的清理。
