专利号: 2020108197992
申请人: 杭州曼泊网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种垃圾桶加工方法,其特征在于,包括以下步骤:(1) 取新鲜剑麻,利用纤维提取器制取粗剑麻纤维;

(2)将步骤(1)得到的粗剑麻纤维进行烘干处理,并粉碎成末,得烘干剑麻纤维末, 其中,具体烘干处理包括以下三个阶段: 第一阶段:风速1‑3m/s的冷风处理2h,每隔10min翻动一次; 第二阶段:以2℃/min升温至115‑120℃,保温24h,加热处理过程中,保证粗剑麻纤维处于翻动状态; 第三阶段:以降温速率3℃/min将温度降低至4℃,保持30min,以降温速率1℃/min降 至‑14℃,保持28min,将固化后的物料取出,置于真空度为100KPa的真空装置中,利用波长为30μm的红外线进行加热干燥处理;

(3)取100‑120重量份混合纤维、40‑50重量份干燥苔藓、30‑40重量份柿子皮、20‑30重量份干燥柚子皮以及10‑20重量份橘子皮混合,粉碎为碎屑,投入牛奶树汁液中浸泡 24h,牛奶树汁液的使用量为浸没碎屑,并且保证该浸泡过程处于超声环境中,得到混合浆料;

(4)将1重量份酚醛树脂加热至熔融状态,以留备用; 按质量比2:1混合步骤(3)得到的混合浆料、步骤(2)得到的烘干剑麻纤维末以及2重量份 硼酸锌,投入熔融的酚醛树脂中,搅拌,得剑麻原料浆;

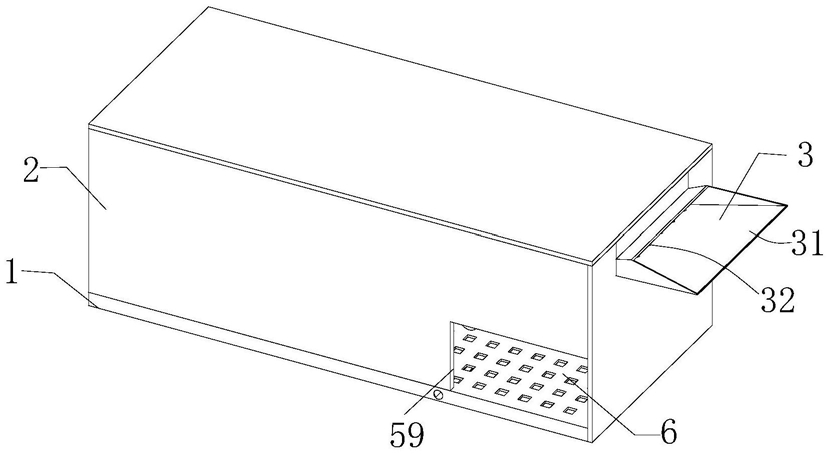

(5)将步骤(4)得到的剑麻原料浆倒入模具中,得到垃圾桶;其中,步骤(1)中的纤维提取器包括底座(1)、工作仓(2)、设于所述工作仓(2)的上料机构(3)、可转动连接于所述工作仓(2)的夹取传送机构(4)、设于所述夹取传送机构(4)下方的纤维提取机构(5)、设于所述工作仓(2)前方的渣料回收机构(6)、固定连接于所述工作仓(2)的安装架(21)、设于所述夹取传送机构(4)后侧的变距切断机构(7)、设于所述变距切断机构(7)下方的出料机构(8)和驱动机构(9);

所述夹取传送机构(4)包括可转动连接于所述工作仓(2)的取料辊(41)、设于所述取料辊(41)后方的卸料辊(42)、设于所述工作仓(2)下部的过渡辊(43)、可转动连接于所述卸料辊的多组传动带(44)、沿所述传动带(44)紧密阵列且固定连接的夹取组件(45);所述夹取组件(45)包括夹取支架(451)、固定连接于所述夹取支架(451)的紧固螺栓(452)、设于所述夹取支架(451)后侧的支架后缘(453)、设于所述夹取支架(451)前侧的支架前缘(454)、设于所述支架前缘(454)的滑槽(455)、与所述滑槽(455)滑动连接的夹板(456)、设于所述夹板(456)上的咬合齿(457)、固定连接于所述夹板的传动齿条(458)、可转动连接于所述夹取支架(451)的第一转轴(459)、固定连接于所述第一转轴(459)的小齿轮(4510)、套设于所述第一转轴的复位扭簧(4511)和固定安装于所述第一转轴的方块(4512);所述支架前缘(454)与支架后缘(453)实现扣合;取料辊(41)、卸料辊和过渡辊(43)在驱动机构(9)的带动下转动,传动带(44)被带动转动,夹取组件(45)沿着传送带的轨迹运动,前后位置相邻的两个夹取组件(45)在取料辊(41)处产生夹角,支架前缘(454)与支架后缘(453)打开,剑麻端部进入支架前缘(454)和支架后缘(453)的缝隙中,夹取组件(45)继续运动,完全经过取料辊(41),相邻两个夹取组件(45)间的夹角消失,支架前缘(454)与支架后缘(453)扣合,咬合齿(457)扣入剑麻叶肉部分,夹板(456)沿着滑槽(455)后退,带动传动齿条(458)向后移动,小齿轮(4510)旋转,带动第一转轴(459)转动,方块(4512)发生旋转,夹取组件(45)运动到卸料辊处,相邻两个夹取组件(45)重新产生夹角,支架前缘(454)和支架后缘(453)打开,复位扭簧(4511)带动第一转轴(459)旋转,夹板(456)沿着滑槽(455)前进至最前端,方块(4512)旋转。

2.根据权利要求1所述的一种垃圾桶加工方法,其特征在于:所述变距切断机构(7)包括固定安装于所述安装架(21)的若干固定块(71)、固定安装于所述固定块(71)的刀架盒(72)、固定连接于所述刀架盒(72)的滑动轴(73)、与所述滑动轴(73)滑动连接的若干滑动块(74)、设于所述滑动块(74)上的圆柱轴(75)、与所述圆柱轴(75)可转动连接的左摆臂(76)、与所述左摆臂(76)可转动连接的右摆臂(77)、固定连接于所述固定块(71)的母切板(78)、设于所述母切板(78)上的母刃(781)、与所述母切板(78)滑动连接的子切板(782)、设于所述子切板(782)上的子刃(783)、设于所述母切板(78)的推动槽(784)、固定连接于所述子切板(782)并与所述推动槽(784)滑动连接的推块(785)、固定连接于所述推动槽(784)与所述推块(785)的挤压弹簧(786)、滑动连接于所述刀架盒(72)的调节杆(787)、设于所述调节杆(787)的调节销(788)、固定连接于所述安装架(21)与所述调节杆(787)的气压杆(789)、设于所述刀架盒(72)的母挤压齿(7810)、滑动连接于所述母挤压齿(7810)的子挤压齿(7811);所述左摆臂(76)与右摆臂(77)端部铰接于所述调节销(788);所述子刃(783)与母刃(781)均为梯形且侧边锋利,所述母挤压齿(7810)与所述子挤压齿(7811)为梳状,无锋利侧边;所述滑动块中最右侧的一个固定连接于所述滑动轴(73);气压杆(789)收缩,带动调节杆(787)沿着气压杆(789)方向滑动,调节杆(787)远离滑动轴(73),左摆臂(76)与所述右摆臂(77)的夹角缩小,滑动块(74)带动母切板(78)、子切板(782)沿着滑动轴(73)滑动。

3.根据权利要求2所述的一种垃圾桶加工方法,其特征在于:所述变距切断机构(7)还包括设于所述刀架盒(72)上的落料口(721)、设于所述母切板(78)上的滑孔(7813)、可转动连接于所述滑孔(7813)的轴套(79)、与所述轴套(79)固定连接的凸轮(791)、设于所述轴套(79)上的滑动齿(792)、与所述轴套(79)滑动连接的驱动轴(793)、设于所述驱动轴(793)的止转槽(794)、与所述驱动轴(793)固定连接的第一调节齿轮(795)、固定连接于所述刀架盒(72)的固定轴(796)、可转动连接于所述固定轴(796)的推进蜗轮(797)、与所述推进涡轮(797)可转动连接的第一传动齿(798)、固定连接于所述刀架盒(72)的转杆安装座(799)、与所述转杆安装座(799)可转动连接的转杆(7910)、与所述转杆(7910)固定连接的旋转臂(7911)、套设于所述转杆(7910)末端的蜗杆(7912)、可转动连接于所述工作仓(2)的第一驱动轴(7916)、与所述第一驱动轴(7916)固定连接的第一伞齿轮(7913)、套设于所述卸料辊(42)与所述第一驱动轴(7916)的第一皮带(7914)、固定安装于所述工作仓(2)的安装台(7915)、可转动连接于所述安装台(7915)的第二驱动轴(7917)、与所述第二驱动轴(7917)固定连接的第二伞齿轮(7918)、可转动连接于所述刀架盒(72)的第二传动齿(7919)、套设于所述第二传动齿(7919)与所述第二伞齿轮(7918)的第二皮带(7920);所述滑动齿(792)在所述止转槽(794)内滑动;所述旋转臂(7911)为弧形,设于相邻传动带(44)的中间位置;

所述蜗杆(7912)与所述推进蜗轮(797)始终处于啮合关系;所述固定轴(796)末端和蜗轮内壁设有螺纹;卸料辊通过第一皮带(7914)带动第一伞齿轮(7913)旋转,通过第二伞齿轮(7918)和第二皮带带动第二传动齿(7919)旋转,所述方块(4512)的底部触碰到旋转臂(7911),旋转臂(7911)带动转杆(7910)发生旋转,带动推进蜗杆(7912)旋转,蜗轮发生旋转,并沿着固定轴(796)上升,第一传动齿(798)、第一调节齿轮(795)与第二传动齿(7919)啮合,第一传动齿(798)带动驱动轴(793)旋转,凸轮(791)旋转,子切板(782)侧壁受到挤压,沿着母切板(78)发生滑动,子刃(783)与母刃(781)交错,方块(4512)复位,旋转臂(7911)复位,转杆(7910)旋转,蜗杆(7912)带动蜗轮旋转,并沿着固定轴(796)下降,第一传动齿(798)分别与第一调节齿轮(795)和第二传动齿(7919)失去啮合,挤压弹簧(786)伸长,推块(785)向左移动,子刃(783)与母刃(781)对齐,凸块复位。

4.根据权利要求3所述的一种垃圾桶加工方法,其特征在于:所述纤维提取机构(5)包括固定连接于所述工作仓(2)的钢轴(51)、可转动连接于所述钢轴(51)的若干剖刀组(52)、套设于所述钢轴(51)的扭簧(53)、可转动连接于所述工作仓(2)的转辊(54)、设于所述转辊(54)的刮刀(541)、设于所述过渡辊(43)下方的毛刷辊(55)、设于所述毛刷辊(55)后侧的挡板(56)、设于所述工作仓(2)底部的多孔板(57)、位于所述多孔板(57)下方的集液槽(58)、与所述集液槽(58)连通的出水孔(581)和位于所述工作仓(2)侧壁的第一出料孔(59);所述剖刀组(52)设多个刀片,且刀尖位置位于靠近夹取组件(45)外侧;被夹取组件(45)夹取的剑麻叶被带动经过剖刀组(52)被切成条状,旋转的转辊(54)将叶肉从剑麻叶上刮下,落在多孔板(57)上,毛刷辊(55)将裸露纤维上的残留果肉刷下,纤维被带动进入刀架盒(72),汁液从多孔板(57)渗入集液槽(58),从出水孔(581)流出。

5.根据权利要求1所述的一种垃圾桶加工方法,其特征在于:所述上料机构(3)包括固定连接于所述工作仓(2)的进料斗(31)、固定连接于所述进料斗(31)的分流板(32)、滑动连接于所述进料斗的整形筛(34)、设于所述整形筛的沙漏孔(341)、固定连接于所述整形筛的第一轴块(342)、固定连接于所述第一轴块的牵引轴(343)、套设于所述牵引轴的牵引弹簧(344)、滑动连接于所述牵引轴且固定连接于所述进料斗的第二轴块(345)、设于所述牵引轴末端的波形槽(346)、可转动连接于所述牵引轴的转子(347)、固定连接于所述转子(347)的驱动销(348)、与所述驱动销连接的直流电机(349)、套设于所述转子(347)的油封套(3410)和设于所述进料斗(31)后侧的多组挤压辊(33);鲜剑麻叶从进料斗(31)进入整形筛,直流电机(349)带动转子(347)转动,驱动销转动,牵引轴被推动左右往复运动,整形筛左右往复运动,剑麻叶通过分流板(32),被挤压辊(33)夹取,经过挤压,尾部进入夹取组件(45),被带动随着夹取组件(45)一起运动。

6.根据权利要求5所述的一种垃圾桶加工方法,其特征在于:所述出料机构(8)包括固定安装于所述工作仓(2)的卸料板(81)和设于所述卸料板(81)口下方的出料皮带(82);被切断的剑麻纤维从落料口(721)落下,被出料皮带(82)送出,被夹取组件(45)夹取的残料从落料斜面落下被回收。

7.根据权利要求4所述的一种垃圾桶加工方法,其特征在于:所述驱动机构(9)包括固定连接于所述工作仓(2)的工作电机(91),套设于所述工作电机(91)与所述毛刷辊(55)的第一工作带(92)、套设于所述毛刷辊(55)与所述过渡辊(43)的第二工作带(93)、套设于所述转辊(54)和过渡辊(43)的第三工作带(94)。
