专利号: 202010819875X
申请人: 杭州绿中游智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

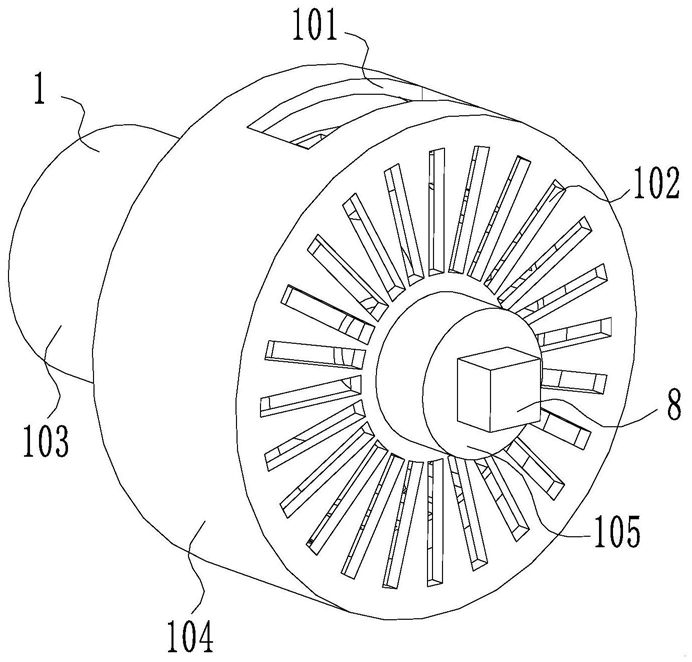

1.一种超声波除油抽油烟机内芯,其特征在于:包括壳体(1)、旋转电机(2)、输出爪头杆(3)、输入爪头杆(4)、活塞壳体(5)、活塞杆(6)、叶轮(7)和超声波发生器(8)壳体(1)包括从左至右依序分布的电机腔(103)、叶轮腔(104)和振动腔(105);输出爪头杆(3)包括连接杆(301)和多个爪齿(302);连接杆(301)两端分别为连接端和爪齿端,爪齿端具有多个爪齿(302);多个爪齿(302)沿爪齿端周外侧均匀分布,每相邻爪齿(302)间为爪槽,爪槽宽度大于爪齿(302)的宽度;输出爪头杆(3)与输入爪头杆(4)结构相同;活塞壳体(5)内部开设有活塞腔;活塞杆(6)包括振动杆(601)和活塞(602);活塞(602)开设有阻尼孔(603);振动杆(601)左端与活塞(602)右端可拆卸连接;

振动杆(601)右端贯穿活塞壳体(5)右侧壁,振动杆(601)与活塞壳体(5)之间具有动密封;旋转电机(2)左端与电机腔(103)左侧内壁固定连接;叶轮(7)位于叶轮腔(104)内;输出爪头杆(3)的连接端与旋转电机(2)的输出端固定连接;输出爪头杆(3)的每个爪齿(302)均嵌于输入爪头杆(4)的爪槽内,输入爪头杆(4)的每个爪槽单独容纳输出爪头杆(3)的一个爪齿(302);输入爪头杆(4)的连接杆(301)贯穿叶轮腔(104)左壁,输入爪头杆(4)的连接端与活塞壳体(5)左端固定连接;活塞杆(6)位于活塞腔内,活塞(602)与活塞腔内壁滑动连接;振动杆(601)右端贯穿振动腔(105)与超声波发生器(8)输出端固定连接;叶轮(7)套设在活塞壳体(5)外侧,叶轮(7)与活塞壳体(5)固定连接。

2.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:电机腔(103)右端与叶轮腔(104)左端可拆卸连接,叶轮腔(104)右端与振动腔(105)左端可拆卸连接,叶轮腔(104)上端开设有出气孔(101),叶轮腔(104)右端开设有多个进气口(102),多个进气口(102)沿叶轮腔(104)轴线呈圆周均匀分布。

3.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:叶轮(7)周外侧设有均匀分布的多个叶片(701),叶轮(7)中心开设有活塞壳孔(702)。

4.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:活塞壳体(5)内充满阻尼液。

5.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:阻尼孔(603)数量为两个。

6.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:壳体(1)、旋转电机(2)、输出爪头杆(3)、输入爪头杆(4)、活塞壳体(5)、活塞杆(6)、叶轮(7)和超声波发生器(8)的轴线均位于同一直线上。

7.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:阻尼孔(603)的轴线与活塞(602)轴线共面。

8.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:叶轮腔(104)下端开设有出油口。

9.根据权利要求7所述的一种超声波除油抽油烟机内芯,其特征在于:叶轮腔(104)下端可拆卸连接有集油盒,集油盒与出油口连通。

10.根据权利要求1所述的一种超声波除油抽油烟机内芯,其特征在于:输出爪头杆的

每个爪齿与相邻的输入爪头杆的爪齿之间固定连接有弹簧。
