1.一种半固态聚合物电解质的制备方法，其特征在于，包括：

将4,4'-二羟基二苯砜溶解于溶剂中，然后加入硼氢化锂，反应后得到第一产物；

将第一产物与聚苯并咪唑溶解在N,N二甲基乙酰胺中制备得到浇铸液，将浇铸液流延在基板上，然后将基板浸入乙酸乙酯中除去N,N二甲基乙酰胺，干燥后得到聚合物电解质膜，备用；

将丙烯酸酯类单体与引发剂溶解在电解液中，制备得到前驱液；

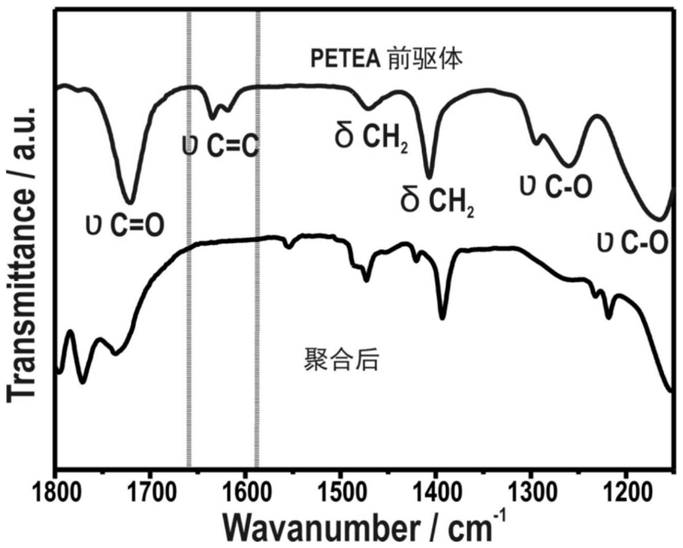

将聚合物电解质膜浸泡在前驱液中，进行聚合反应及制备得到半固态聚合物电解质。

2.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，所述溶剂包括四氢呋喃。

3.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，所述丙烯酸酯类单体包括季戊四醇四丙烯酸酯，所述引发剂包括偶氮二异丁腈。

4.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，加入硼氢化锂之前将硼氢化锂使用溶剂稀释。

5.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，加入硼氢化锂后于氩气保护下，且控制温度为42～47℃反应5～7h，然后将反应产物干燥后使用无水乙腈洗脱，继续干燥即得第一产物。

6.如权利要求4所述的半固态聚合物电解质的制备方法，其特征在于，然后将反应产物干燥后使用无水乙腈洗脱，继续干燥即得第一产物具体包括：将反应产物于55～65℃下鼓风干燥后，将干燥后的产物使用无水乙腈洗脱，然后于75～85℃下继续干燥即得第一产物。

7.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，聚苯并咪唑与第一产物的质量比为0.5～3。

8.如权利要求1所述的半固态聚合物电解质的制备方法，其特征在于，然后将基板浸入乙酸乙酯中除去N,N二甲基乙酰胺，干燥后得到聚合物电解质膜，其中，干燥具体包括：先于室温下干燥10～14h，然后于90～110℃的真空烘箱中干燥24h。

9.一种半固态聚合物电解质，其特征在于，根据权利要求1～8任一所述的制备方法制备得到。

10.一种锂金属电池，其特征在于，包括权利要求9所述的半固态聚合物电解质。
