专利号: 2020108227790
申请人: 安徽鸿韵彩印包装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

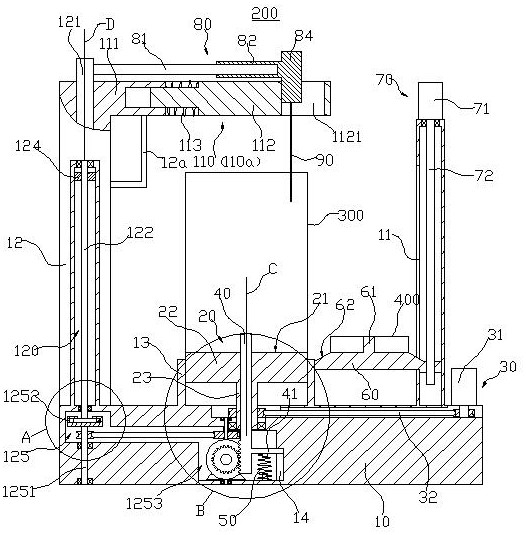

1.一种缠绕包装机,其特征在于,包括:基座,固定设有间隔布置的第一立柱和第二立柱;

转台,可转动地设置于所述基座上,所述转台具有用于放置工件的放置面;

第一驱动装置,连接于所述转台与所述基座之间,用于驱动所述转台相对所述基座绕第一竖轴线转动;

触发杆,竖向可移动地插设于所述转台的中心位置,所述触发杆的顶端超出所述放置面;

第一弹性件,连接于所述触发杆与所述基座之间,用于使所述触发杆竖向向上移动复位;

活动架,竖向可移动地设置于所述第一立柱,用于放置薄膜卷;

第二驱动装置,连接于所述活动架与所述第一立柱之间,用于驱动所述活动架竖向移动;

摆臂,可摆动地连接于所述第二立柱的顶端,所述摆臂能够绕第二竖轴线在第一位置与第二位置之间往返摆动;

刀具,安装于所述摆臂;

第二弹性件,连接于所述摆臂与所述第二立柱之间;

锁定机构,连接于所述第二立柱,用于将摆动至所述第一位置的摆臂可释放地锁定;以及

传动机构,所述摆臂与所述触发杆通过所述传动机构传动连接;

当所述第二驱动装置驱动所述活动架竖向向上移动时,所述活动架能够触发所述锁定机构,以将位于所述第一位置的所述摆臂释放,使所述摆臂在所述第二弹性件的作用下摆动至所述第二位置,以使所述刀具将位于所述工件与所述薄膜卷之间的薄膜割断;

当触发杆在所述工件的重力作用下竖向向下移动时,所述传动机构能够带动所述摆臂从所述第二位置摆动至所述第一位置;

所述锁定机构包括伸缩臂;所述伸缩臂包括固定臂、限位臂和第一弹性复位件,所述固定臂固定于所述第二立柱,所述限位臂可移动地设置于所述固定臂,所述第一弹性复位件连接于所述固定臂与所述限位臂之间,所述第一弹性复位件具有使所述伸缩臂伸长的趋势;所述限位臂上设有限位槽,所述限位槽包括沿所述伸缩臂的伸缩方向布置的第一水平槽和垂直于所述第一水平槽的第二水平槽;

所述摆臂包括第一摆动臂、第二摆动臂和第二弹性复位件,所述第一摆动臂可摆动地连接于所述第二立柱,所述第二摆动臂可移动地设置于所述第一摆动臂,所述第二弹性复位件连接于所述第一摆动臂与所述第二摆动臂之间,所述第二弹性复位件具有使所述摆臂缩短的趋势;所述第二摆动臂上设有卡于所述限位槽内的限位轴;

所述第二弹性件连接于所述第一摆动臂与所述第二立柱之间,用于在所述限位轴从所述第一水平槽进入所述第二水平槽后驱动所述摆臂从所述第一位置摆动至所述第二位置;

当所述摆臂从所述第二位置摆动至所述第一位置时,所述摆臂的伸缩方向与所述伸缩臂的伸缩方向一致,所述限位轴在所述第二弹性复位件的作用下从所述第二水平槽卡入所述第一水平槽内;

当所述活动架竖向向上移动时,所述活动架能够推动所述限位臂相对所述固定臂移动使所述伸缩臂缩短,以使所述限位轴从所述第一水平槽进入第二水平槽内;

所述传动机构包括第一转轴、第二转轴、第一齿轮、不完全齿轮和传动组件;所述第一转轴和所述第二转轴均竖向布置并可转动地设置于所述第二立柱,所述第一摆动臂固定于所述第一转轴;所述第一齿轮固定于所述第一转轴,所述不完全齿轮固定于所述第二转轴,所述不完全齿轮用于与所述第一齿轮啮合;所述触发杆与所述第二转轴通过所述传动组件传动连接,所述传动组件被构造成在所述触发杆竖向向下移动时带动所述第二转轴转动,使所述不完全齿轮与所述第一齿轮啮合后脱离,以使所述摆臂从所述第二位置摆动至所述第一位置,所述传动组件还被构造成在所述触发杆竖向向上移动时将所述触发杆带动所述第二转轴转动的动力中断;

所述传动组件包括第三转轴、棘轮机构和传动单元;所述第三转轴可转动地设置于所述基座,所述第三转轴与所述第二转轴同轴布置;所述第三转轴与所述第二转轴通过所述棘轮机构连接;所述触发杆与所述第三转轴通过所述传动单元传动连接。

2.根据权利要求1所述的缠绕包装机,其特征在于,所述活动架具有推动所述限位臂相对所述固定臂移动的引导面。

3.根据权利要求2所述的缠绕包装机,其特征在于,所述引导面为圆锥面。

4.根据权利要求1所述的缠绕包装机,其特征在于,所述传动单元包括第二齿轮、第一圆锥齿轮、第二圆锥齿轮、第四转轴、第五转轴、第一带轮、第二带轮和皮带;

所述第四转轴和第五转轴均可转动地设置于所述基座,所述第四转轴水平布置,所述第五转轴竖向布置,所述第二齿轮和所述第一圆锥齿轮均固定于所述第四转轴,所述第二圆锥齿轮和所述第一带轮均固定于所述第五转轴,所述第二带轮固定于所述第三转轴,所述第一圆锥齿轮与所述第二圆锥齿轮啮合,所述第一带轮与所述第二带轮通过所述皮带传动连接;

所述触发杆具有齿条部,所述齿条部与所述第二齿轮啮合。

5.根据权利要求1‑4任一项所述的缠绕包装机,其特征在于,所述触发杆上设有限位部;

所述基座上设有竖向布置的卡槽,所述限位部卡于所述卡槽内,以限制所述触发杆周向转动。
