专利号: 2020108230276
申请人: 台州锐祥机械设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-10-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种新能源汽车充电桩防损坏报警方法,其特征在于,该防损坏报警方法具体包括以下步骤:

步骤一:汽车充电桩的顶部防护盖(3)上端铺设的太阳能板(10)在白天吸收太阳能,并将太阳能转化为电能存储在蓄电池组(11)中,在夜晚的时候蓄电池组(11)对照明灯(13)进行供电,照明灯(13)工作对汽车充电桩进行照明,防止夜晚光线不足撞到汽车充电桩;

步骤二:在用户对汽车进行充电或者有人靠近汽车充电桩时,通过红外传感器(30)感应到人们靠近汽车充电桩,控制监控摄像头(14)对靠近汽车充电桩的人进行拍摄录像,用户通过充电操控面板(6)对汽车充电桩进行操控,打开充电头盖(5)取出充电接头(21)对新能源汽车进行充电,报警装置(17)上设置的烟雾传感器(29)对汽车充电桩内部进行监测,当检测到汽车充电桩内部烟雾浓度升高并且达到一定的阈值后,烟雾传感器(29)将信号发送到中央处理器(38)处,中央处理器(38)将信号处理并控制报警器(12)发出警报,报警器(12)的现场报警模块(47)利用声光报警器实现,远程报警模块(48)通过无线通讯模块(40)与远程控制室相连实现信号报警;

步骤三:取出充电接头(21)对新能源汽车进行充电,充电桩充电器(18)供电发出热能,温湿度传感器(28)感应充电桩外壳(2)内的温度和湿度,当温度和湿度超过预设阈值时,第一电动伸缩杆(24)带动立板(26)和挡板(25)移动,使第一风扇(27)移动到充电桩外壳(2)上设置的进风口处,第一风扇(27)工作向充电桩外壳(2)内进行吹风散热除湿,密封组件(32)上设置的第二电动伸缩杆(36)工作带动密封挡板(37)移动,将第一隔板(15)上设置的散热通孔(151)开启,第二风扇(31)工作将充电桩外壳(2)内的热空气或潮湿空气排出,并通过排气孔(34)排出充电桩外壳(2);

步骤四:当温湿度传感器(28)检测到充电桩外壳(2)内的温度或湿度超过警戒值时,信号采集模块(41)收到高温或高湿危险信号并发送到中央处理器(38)中,中央处理器(38)将信号处理并控制报警器(12)发出警报,报警器(12)的现场报警模块(47)利用声光报警器实现预警,远程报警模块(48)通过无线通讯模块(40)与远程控制室相连实现信号预警。

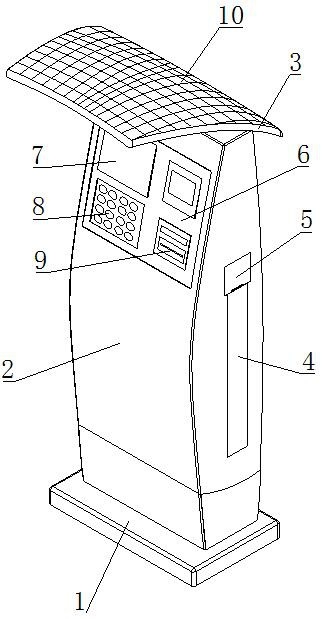

2.根据权利要求1所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述汽车充电桩包括充电桩底座(1)和固定设置在充电桩底座(1)上的充电桩外壳(2),所述充电桩外壳(2)上端固定安装有顶部防护盖(3),所述充电桩外壳(2)前端设置有充电操控面板(6),所述充电操控面板(6)包括显示屏(7)、控制按钮(8)和插卡槽(9);

所述充电桩外壳(2)内部水平固定连接有第一隔板(15)和第二隔板(16),所述第一隔板(15)位于第二隔板(16)下方,所述第一隔板(15)上端固定安装有充电桩充电器(18),所述第二隔板(16)上端安装有报警装置(17),所述报警装置(17)包括中央处理器(38)和与中央处理器(38)相连的BDS定位模块(39)、信号采集模块(41)、存储模块(42)、云服务器模块(43)、供电模块(44)和报警器(12),所述报警器(12)固定安装在充电桩外壳(2)上;

所述充电桩外壳(2)左右两侧均设置有充电接头放置柜(19),所述充电接头放置柜(19)内设置有放置架(20),所述放置架(20)上放置有充电接头(21),所述充电接头(21)上设置有连接导线(22),所述连接导线(22)伸入到充电桩外壳(2)内与充电桩充电器(18)相连,所述充电接头放置柜(19)下部设置有充电检修盖(4),所述充电接头放置柜(19)上部转动连接有充电头盖(5)。

3.根据权利要求2所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述顶部防护盖(3)上表面铺设有太阳能板(10),所述顶部防护盖(3)下端设置有蓄电池组(11),所述蓄电池组(11)与太阳能板(10)电性连接。

4.根据权利要求3所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述供电模块(44)包括充电桩供电(45)和蓄电池供电(46),所述充电桩供电(45)与充电桩充电器(18)相连,所述蓄电池供电(46)与蓄电池组(11)相连。

5.根据权利要求2所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述报警装置(17)包括有无线通讯模块(40),所述无线通讯模块(40)与远程控制室通讯连接,所述报警器(12)包括现场报警模块(47)和远程报警模块(48),所述现场报警模块(47)通过声光报警器实现,所述远程报警模块(48)通过无线通讯模块(40)与远程控制室相连。

6.根据权利要求2所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述信号采集模块(41)包括温湿度传感器(28)、烟雾传感器(29)和红外传感器(30),所述温湿度传感器(28)、烟雾传感器(29)和红外传感器(30)均安装在充电桩外壳(2)内。

7.根据权利要求6所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述顶部防护盖(3)下端设置有照明灯(13)和监控摄像头(14),所述监控摄像头(14)与红外传感器(30)相连。

8.根据权利要求2所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述充电桩外壳(2)后侧壁上设置有进风口,所述进风口位于第一隔板(15)和第二隔板(16)之间,所述充电桩外壳(2)内固定设置有两组导向杆(23),所述充电桩外壳(2)内水平安装有第一电动伸缩杆(24),所述第一电动伸缩杆(24)输出端连接有立板(26),所述立板(26)上设置有与导向杆(23)相配合的导向孔(261),所述立板(26)远离第一电动伸缩杆(24)的一端固定连接有挡板(25),所述挡板(25)滑动设置在充电桩外壳(2)的进风口处,所述挡板(25)一端设置有通风孔(251),所述通风孔(251)外周设置有安装孔(252),所述挡板(25)上安装有第一风扇(27),所述第一风扇(27)安装在安装孔(252)处。

9.根据权利要求8所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述第一隔板(15)上设置有两组散热通孔(151),所述第一隔板(15)上安装有两组第二风扇(31),所述第二风扇(31)位于散热通孔(151)上方,所述充电桩外壳(2)后侧壁上设置有排气孔(34),所述排气孔(34)位于第一隔板(15)下方。

10.根据权利要求9所述的一种新能源汽车充电桩防损坏报警方法,其特征在于,所述第一隔板(15)下端设置有密封组件(32),所述密封组件(32)包括固定板(35),所述固定板(35)固定安装在第一隔板(15)下端中心位置,所述固定板(35)两侧对称安装有第二电动伸缩杆(36),所述第二电动伸缩杆(36)输出端连接有密封挡板(37),所述密封挡板(37)滑动贴合连接在第一隔板(15)下端,所述密封挡板(37)位于散热通孔(151)正下方。
