专利号: 2020108230492
申请人: 泰州市津达电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

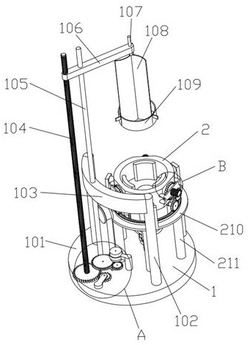

1.一种条状植物垂直剥皮系统,包括切割模块(1)、夹持模块(2)和除尘模块(3),其特征在于:所述的切割模块(1)包括底板(101)、滑板稳定板支架(102)、滑杆稳定板(103)、升降丝杠(104)、滑杆(105)、切割支撑板(106)、切割刀片连接杆(107)、切割刀片(108)、切割刀环(109)、切割电机(110)、切割电机支架(111)、切割主动齿轮(112)、切割中间主动齿轮(113)、切割中间从动齿轮支架(114)、切割执行齿轮(115)和切割中间从动齿轮(116),所述底板(101)的正上方设置有切割刀环(109),切割刀环(109)的内侧固定连接有切割刀片(108),切割刀片(108)的顶端通过切割刀片连接杆(107)固定连接有切割支撑板(106),所述切割支撑板(106)与底板(101)通过滑杆(105)滑动连接,所述滑杆(105)外表面的中部转动连接有滑杆稳定板(103),滑杆稳定板(103)与底板(101)通过滑板稳定板支架(102)固定连接,所述滑杆(105)的侧方设置有升降丝杠(104),升降丝杠(104)与切割支撑板(106)螺纹连接,所述升降丝杠(104)的底端固定连接有切割执行齿轮(115),切割执行齿轮(115)与底板(101)转动连接,所述切割执行齿轮(115)的外表面齿轮连接有切割中间主动齿轮(113),切割中间主动齿轮(113)的上方通过连接轴固定连接有切割中间从动齿轮(116),切割中间从动齿轮(116)与底板(101)通过切割中间从动齿轮支架(114)转动连接,所述切割中间从动齿轮(116)的外表面齿轮连接有切割主动齿轮(112),切割主动齿轮(112)的上方设置有切割电机(110),切割电机(110)的输出轴与切割主动齿轮(112)固定连接,所述切割电机(110)与底板(101)通过切割电机支架(111)固定连接;

所述的夹持模块(2)包括夹持框(201)、夹持片(202)、夹持螺母齿轮(203)、夹持丝杠

204、夹持螺母齿轮限位板(205)、夹持中间从动齿轮支架(206)、夹持中间主动齿轮(207)、夹持主动齿轮支架(208)、夹持联动齿轮环(209)、夹持齿轮环滑动板(210)、滑动板支架(211)、夹持主动齿轮(212)、夹持电机支架(213)、夹持电机(214)、夹持从动齿轮(215)和夹持框支架(216),夹持框(201)的内侧设置有夹持片(202),夹持片(202)的侧面固定连接有夹持丝杠(204),所述夹持丝杠(204)延伸至夹持框(201)的外侧,所述夹持丝杠(204)的外表面螺纹连接有夹持螺母齿轮(203),夹持螺母齿轮(203)的侧面转动连接有夹持螺母齿轮限位板(205),夹持螺母齿轮限位板(205)与夹持框(201)固定连接,夹持螺母齿轮(203)的外表面齿轮连接有夹持中间主动齿轮(207),夹持中间主动齿轮(207)的侧方通过连接轴固定连接有夹持从动齿轮(215),夹持从动齿轮(215)与夹持框(201)通过夹持中间从动齿轮支架(206)固定连接,所述夹持从动齿轮(215)的外表面齿轮连接有夹持主动齿轮(212),夹持主动齿轮(212)的侧方设置有夹持电机(214),夹持电机(214)的输出轴与夹持主动齿轮(212)固定连接,所述夹持电机(214)与底板(101)通过夹持电机支架(213)固定连接,所述夹持主动齿轮(212)与夹持框(201)的下表面通过夹持主动齿轮支架(208)转动连接,所述夹持主动齿轮(212)的下表面齿轮连接有夹持联动齿轮环(209),夹持联动齿轮环(209)的下表面转动连接有夹持齿轮环滑动板(210),夹持齿轮环滑动板(210)与底板(101)通过滑动板支架(211)固定连接,所述夹持齿轮环滑动板(210)与夹持框(201)的外表面通过夹持框支架(216)固定连接;

所述的除尘模块(3)包括除尘罩(301)、除尘齿轮环(302)、除尘齿轮环连接板(303)、除尘主动齿轮(304)、除尘电机(305)、除尘电机支架(306)、除尘联动轴(307)、齿轮环连接板支架(308)、除尘扇(309)和除尘扇支架(310),所述夹持框(201)的下表面固定连接有除尘罩(301),除尘罩(301)的内侧通过除尘扇支架(310)转动连接有除尘扇(309),除尘扇(309)的下方通过除尘联动轴(307)固定连接有除尘齿轮环(302),除尘齿轮环(302)的上表面转动连接有除尘齿轮环连接板(303),除尘齿轮环连接板(303)与夹持框(201)的下表面通过齿轮环连接板支架(308)固定连接,所述除尘齿轮环(302)的内侧齿轮连接有除尘主动齿轮(304),除尘主动齿轮(304)的下方设置有除尘电机(305),除尘电机(305)的输出轴与除尘主动齿轮(304)固定连接,所述除尘电机(305)与除尘齿轮环连接板(303)通过除尘电机支架(306)固定连接。

2.根据权利要求1所述的一种条状植物垂直剥皮系统,其特征在于:所述滑杆(105)的底端与底板(101)固定连接,所述滑杆(105)的外表面与切割支撑板(106)滑动连接。

3.根据权利要求1所述的一种条状植物垂直剥皮系统,其特征在于:所述夹持片(202)为三个,三个夹持片(202)圆形阵列在夹持框(201)的内侧,并且所述夹持片(202)内壁的底面与夹持片(202)滑动连接。

4.根据权利要求1所述的一种条状植物垂直剥皮系统,其特征在于:所述夹持主动齿轮(212)为三个,并且三个夹持主动齿轮(212)之间通过夹持联动齿轮环(209)齿轮连接。

5.根据权利要求1所述的一种条状植物垂直剥皮系统,其特征在于:所述夹持框(201)的内部与除尘罩(301)的内部连通。
