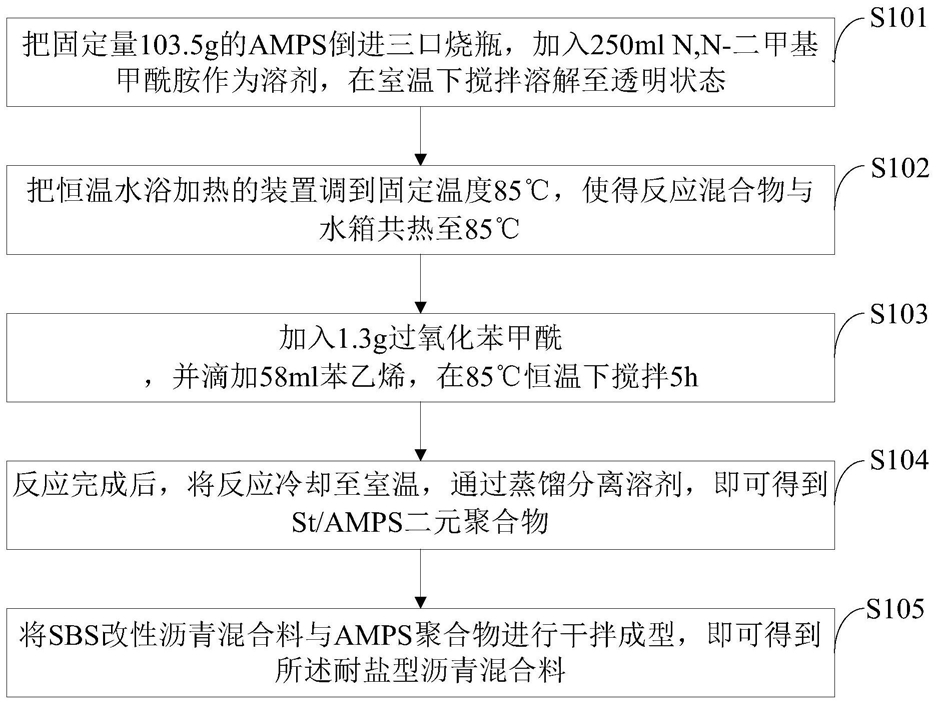

1.一种耐盐型沥青混合料的制备方法，其特征在于，所述耐盐型沥青混合料的制备方法包括以下步骤：步骤一，将AMPS倒进三口烧瓶，加入N,N-二甲基甲酰胺作为溶剂，在室温下搅拌溶解至透明状态；

步骤二，把恒温水浴加热的装置加热，使反应混合物与水箱共热；

步骤三，加入过氧化苯甲酰，并滴加苯乙烯，在恒温下搅拌；

步骤四，反应完成后，将反应冷却至室温，通过蒸馏分离溶剂，得到St/AMPS二元聚合物；

步骤五，将SBS改性沥青混合料与AMPS聚合物进行干拌成型，得到所述耐盐型沥青混合料。

2.如权利要求1所述的耐盐型沥青混合料的制备方法，其特征在于，步骤二具体包括，把恒温水浴加热的装置加热调到固定温度85℃，使得反应混合物与水箱共热至85℃。

3.如权利要求1所述的耐盐型沥青混合料的制备方法，其特征在于，所述步骤三中，在

85℃恒温下搅拌5h。

4.如权利要求1所述的耐盐型沥青混合料的制备方法，其特征在于，步骤三中，所述苯乙烯和AMPS的配合比为1:1。

5.如权利要求1所述的耐盐型沥青混合料的制备方法，其特征在于，所述AMPS二元聚合物合成所需仪器包括：TENSOR27傅里叶红外光谱仪；SYC-15B超级恒温水浴箱；D971-60搅拌器；702-40滚筒加热器。

6.一种利用权利要求1～5任意一项所述耐盐型沥青混合料的制备方法制备的耐盐型沥青混合料。
