专利号: 2020108254497
申请人: 陈红
专利类型:发明专利
专利状态:已下证
专利领域: 生物化学;啤酒;烈性酒;果汁酒;醋;微生物学;酶学;突变或遗传工程
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

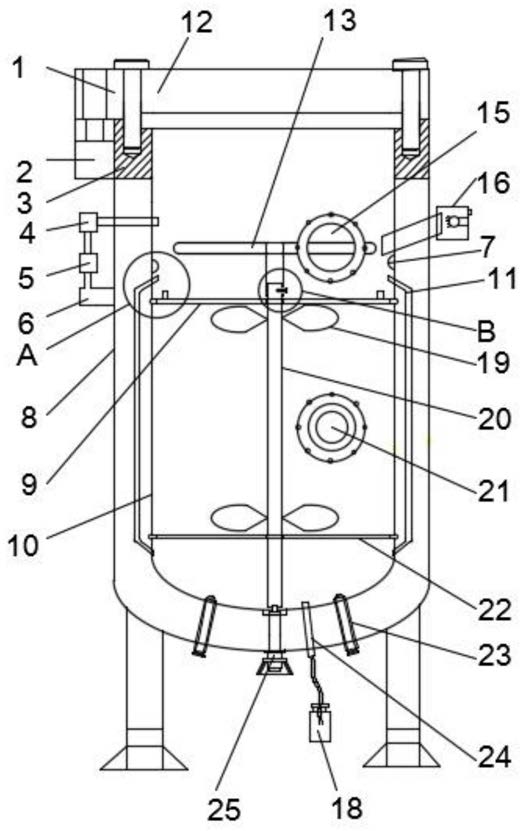

1.一种贴壁细胞培养发酵罐,其特征在于,包括发酵罐保护壳体(8)、发酵罐本体(10)和细胞计数机构(21),所述细胞计数机构(21)位于发酵罐保护壳体(8)的前端靠近中间的位置,所述细胞计数机构(21)贯穿腔室至发酵罐本体(10)的内部,所述发酵罐本体(10)位于发酵罐保护壳体(8)的内部;

所述发酵罐本体(10)和发酵罐保护壳体(8)之间设置有腔室,所述细胞计数机构(21)包含有底板(211)、挡板(212)、套筒(213)和电容传感器(214),所述挡板(212)位于底板(211)和套筒(213)之间,所述电容传感器(214)均贯穿底板(211)、挡板(212)和套筒(213)的内部,所述发酵罐本体(10)的上端安装有发酵罐盖板(12)和橡胶密封圈,所述橡胶密封圈位于发酵罐本体(10)和发酵罐盖板(12)之间,所述腔室靠近上端的位置安装有固定块(3),所述发酵罐保护壳体(8)的一侧安装有抬升座(2)和循环管(6),所述抬升座(2)位于循环管(6)的上方,所述发酵罐保护壳体(8)的另一侧靠近上端的位置连接有照明壳体(16),所述发酵罐保护壳体(8)的下端对称安装有若干组支撑腿,所述腔室的内部靠近下方的位置连接有两组连接柱(23)和取样柱(24),两组所述连接柱(23)位于若干组支撑腿之间,所述发酵罐保护壳体(8)的下端靠近中间的位置安装有下伸轴轴体(25),所述取样柱(24)和下伸轴轴体(25)位于两组连接柱(23)之间,所述取样柱(24)位于下伸轴轴体(25)的一侧,所述取样柱(24)和两组连接柱(23)均贯穿腔室至发酵罐本体(10)的内部;

所述发酵罐本体(10)的外表面靠近两侧的位置对称安装有两组输送管(11),所述输送管(11)的上下端均贯穿至发酵罐本体(10)的内部,所述发酵罐本体(10)的内部靠近中间的位置对称设置有若干个固定环(7),所述发酵罐保护壳体(8)的前端靠近上端的位置安装有观察镜(15),所述观察镜(15)贯穿腔室至发酵罐本体(10)的内部,所述发酵罐本体(10)的内部靠近中间的位置安装有搅拌轴(20),所述搅拌轴(20)的上端连接有连接杆(17),所述连接杆(17)的上端焊接有搅拌棒(13),所述搅拌轴(20)靠近上方的位置连接有第一隔板(9),所述搅拌轴(20)靠近下方的位置连接有第二隔板(22),所述搅拌轴(20)的外表面安装有若干组搅拌叶片(19),若干组所述搅拌叶片(19)均位于第一隔板(9)和第二隔板(22)之间,所述搅拌轴(20)均贯穿第一隔板(9)和第二隔板(22)的内部;

所述循环管(6)的一侧水平连接有回流管(14),所述回流管(14)呈半圆形,所述回流管(14)竖直连接有若干组第一阀门(4)和第二阀门(5),所述第一阀门(4)位于第二阀门(5)的上方;

所述发酵罐盖板(12)的一侧安装有加强块(1),所述发酵罐盖板(12)的内部设置有若干个螺孔,所述发酵罐盖板(12)通过螺栓与固定块(3)相连,两组所述连接柱(23)和取样柱(24)均贯穿腔室至发酵罐本体(10)的内部,所述取样柱(24)的下端连接有取样瓶(18)。

2.根据权利要求1所述的一种贴壁细胞培养发酵罐,其特征在于,所述第一阀门(4)的一侧连接有第一导管,所述照明壳体(16)的内部安装有照明灯,所述照明壳体(16)靠近发酵罐本体(10)的一侧连接有第二导管,所述第一导管和第二导管均贯穿腔室至发酵罐本体(10)的内部。

3.根据权利要求1所述的一种贴壁细胞培养发酵罐,其特征在于,所述连接杆(17)和搅拌轴(20)的外表面均设置有螺孔,所述连接杆(17)和搅拌轴(20)通过螺栓连接,所述第一隔板(9)和第二隔板(22)的外表面均连接有密封圈,所述第一隔板(9)和第二隔板(22)上均设置有筛孔,所述第一隔板(9)的上表面靠近两侧的位置设置有若干个中空的套管柱。

4.根据权利要求1所述的一种贴壁细胞培养发酵罐,其特征在于,所述抬升座(2)的上方连接有第一活塞杆和第二活塞杆,所述第一活塞杆位于第二活塞杆的上方,所述加强块(1)靠近中间的位置设置有圆柱形通孔,所述第一活塞杆插接在圆柱形通孔的内部,且所述第一活塞杆的上表面和加强块(1)的上表面处于同一水平面。
