1.一种Boost功率因数校正变换器，其特征在于，包括相互连接的Boost变换器和控制电路；

所述控制电路，包括电压采样电路、误差放大电路和混合模式驱动电路；

所述电压采样电路与所述Boost变换器的负载并联、用于采集所述Boost变换器的输出电压；

所述误差放大电路的输入端与所述电压采样电路的输出端相连，所述误差放大电路的输出端与所述混合模式驱动电路的第一输入端连接，所述误差放大电路的基准电压端接地，所述误差放大电路，用于输出所述Boost变换器的输出电压的误差信号；

所述Boost变换器的变压器的副边绕组的输出端与所述混合模式驱动电路第二输入端连接；

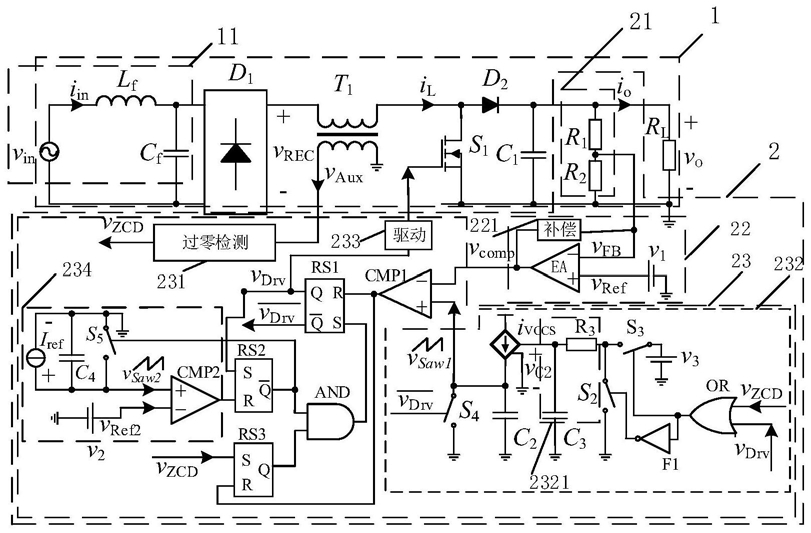

所述混合模式驱动电路包括第一比较器、第一RS触发器、第二RS触发器、第三RS触发器、与门电路、过零检测电路、变斜率锯齿波产生电路、转折频率信号产生电路和用于驱动所述Boost变换器中主开关的驱动电路；

所述过零检测电路的输入端作为所述混合模式驱动电路的第二输入端与所述Boost变换器的变压器的副边绕组的输出端相连，所述过零检测电路的输出端、所述第三RS触发器的S端和所述变斜率锯齿波产生电路的第一输入端相互连接，所述第一比较器的负端作为所述混合模式驱动电路的第一输入端与所述误差放大电路的输出端连接，所述第一比较器的正端与所述变斜率锯齿波产生电路的输出端连接，所述第一比较器的输出端与所述第一RS触发器的R端和所述第三RS触发器的R端连接，所述第一RS触发器的S端与所述与门电路的输出端连接，所述与门电路的第一输入端、所述第二RS触发器的 端和所述转折频率信号产生电路的输入端相互连接，所述与门电路的第二输入端与所述第三RS触发器的Q端连接，所述第二RS触发器的R端与所述转折频率信号产生电路的输出端连接，所述第二RS触发器的S端、所述第一RS触发器的Q端、所述驱动电路的输入端和所述变斜率锯齿波产生电路的第二输入端相互连接，所述第一RS触发器的 端与所述变斜率锯齿波产生电路的第三输入端连接，所述驱动电路的输出端与所述主开关的控制端连接。

2.根据权利要求1所述的Boost功率因数校正变换器，其特征在于，所述误差放大电路包括环路补偿电路、误差放大器和第一基准电源；其中，所述环路补偿电路并联在所述误差放大器的负端和输出端，所述误差放大器的正端与所述第一基准电源的正极相连，所述第一基准电源的负极作为所述误差放大电路的基准电压端接地，所述误差放大器的输出端作为所述误差放大电路的输出端，所述误差放大器的负端作为所述误差放大电路的输入端。

3.根据权利要求1所述的Boost功率因数校正变换器，其特征在于，所述电压采样电路包括串联的第一分压电阻和第二分压电阻；

所述第一分压电阻和第二分压电阻并联在所述Boost变换器的负载两端作为所述电压采样电路的输入端，所述第一分压电阻和所述第二分压电阻的公共端作为所述电压采样电路的输出端。

4.根据权利要求1所述的Boost功率因数校正变换器，其特征在于，所述主开关为全控型开关器件。

5.根据权利要求1至4任一项所述的Boost功率因数校正变换器，其特征在于，所述转折频率信号产生电路包括第一开关、电流源、第一电容、第二基准电源和第二比较器；

所述电流源的负极、所述第一电容的一端和所述第一开关的第一端接地，所述电流源的正极、所述第一电容的另一端、所述第一开关的第二端和所述第二比较器的正端相互连接，所述第二比较器的负端与所述第二基准电源的正极连接，所述第二基准电源的负极接地，所述第二比较器的输出端与所述第二RS触发器的R端连接输出所述转折频率信号。

6.根据权利要求5所述的Boost功率因数校正变换器，其特征在于，所述第一开关为三极管或者MOSFET。

7.根据权利要求1至4任一项所述的Boost功率因数校正变换器，其特征在于，所述变斜率锯齿波产生电路包括电压源、第二开关、第三开关、第四开关、低通滤波器、电压控制电流源、或门电路、反相器和第二电容；

所述电压源正极与所述第三开关的第一端连接，所述第三开关的控制端、所述或门电路的输出端和所述反相器的输入端相互连接，所述或门电路的第一输入端作为所述变斜率锯齿波产生电路的第一输入端，所述或门电路的第二输入端作为所述变斜率锯齿波产生电路的第二输入端，所述第三开关的第二端、所述低通滤波器的输入端和所述第二开关的第一端相互连接，所述第二开关的控制端与所述反相器的输出端连接，所述低通滤波器的输出端与所述电压控制电流源的电压控制端正极相连，所述电压控制电流源输出端、所述第二电容的一端、所述第四开关的第一端作为所述变斜率锯齿波产生电路的输出端，所述第四开关的控制端作为所述变斜率锯齿波产生电路的第三输入端，所述电压源的负极、所述第二开关的第二端、所述低通滤波器的第三端、所述第二电容的另一端、所述电压控制电流源的电压控制端负极和所述第四开关的第二端接地。
