专利号: 2020108270790
申请人: 苏州巴涛信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种推轮式振幅调控振动电机,包括基础组件、散热组件、隔振组件、偏心组件、中和组件、供油组件、锁定组件,所述基础组件位于整套装置的最外侧,是电机的基础组成部分,所述基础组件一侧设置有散热组件,所述散热组件起到为电机散热的作用,所述基础组件内部设置有隔振组件,所述隔振组件起到将定子与壳体进行隔振的作用,所述基础组件一端设置有偏心组件,所述偏心组件起到使电机产生偏心振动的作用,所述偏心组件内设置有中和组件,所述中和组件起到中和离心力的作用,所述偏心组件侧方设置有供油组件,所述供油组件起到改变偏心组件偏心程度的作用,所述供油组件侧方设置有锁定组件,所述锁定组件起到锁定偏心组件偏心程度的作用;

所述隔振组件包括油膜槽(301)、橡胶密封条(302)、滑动限位条(303)、稳固圆片(304)、注油孔(305),所述基础组件包括电机壳体(101),所述电机壳体(101)内侧壁上开设有若干个油膜槽(301),所述油膜槽(301)内设置有橡胶密封条(302),所述橡胶密封条(302)远离油膜槽(301)内部一侧固定安装有滑动限位条(303),所述定子(102)两侧固定安装有稳固圆片(304),所述稳固圆片(304)边缘与滑动限位条(303)连接固定,所述油膜槽(301)侧方开设有注油孔(305);

所述偏心组件包括偏心振动轮(401)、偏心槽(402)、橡胶膨胀囊(403),所述基础组件包括传动轴(104),所述传动轴(104)远离散热扇叶(201)一端固定安装有偏心振动轮(401),所述偏心振动轮(401)一端内部开设有偏心槽(402),所述偏心槽(402)靠近传动轴(104)一端固定安装有橡胶膨胀囊(403);

所述中和组件包括轻质弹簧(501)、离心中和顶板(502),所述偏心槽(402)远离传动轴(104)一端固定安装有轻质弹簧(501),所述轻质弹簧(501)靠近传动轴(104)一端固定安装有离心中和顶板(502),所述离心中和顶板(502)与橡胶膨胀囊(403)相接触;

所述供油组件包括供油槽(601)、导油槽(602)、横向滑动块(603)、滑块槽(604)、滑块(605)、密封顶块(606)、橡胶密封块(607),所述传动轴(104)靠近偏心振动轮(401)一端中部开设有供油槽(601),所述供油槽(601)侧方开设有导油槽(602),所述导油槽(602)与橡胶膨胀囊(403)内部连通,所述偏心振动轮(401)靠近电机壳体(101)一端设置有横向滑动块(603),所述横向滑动块(603)套设安装在传动轴(104)上,所述横向滑动块(603)能够在转子(103)上横向滑动,所述供油槽(601)靠近电机壳体(101)一侧开设有滑块槽(604),所述横向滑动块(603)中央固定安装有滑块(605),所述滑块(605)贯穿滑块槽(604),所述滑块(605)能够在滑块槽(604)内横向滑动,所述滑块(605)靠近供油槽(601)一侧固定安装有密封顶块(606),所述密封顶块(606)靠近供油槽(601)一侧伸入供油槽(601)内部,所述密封顶块(606)靠近供油槽(601)一端固定安装有橡胶密封块(607),所述橡胶密封块(607)与供油槽(601)侧壁紧密贴合;

所述锁定组件包括限位滑槽(701)、限位滑块(702)、横向限位槽(703),所述传动轴(104)外侧壁上开设有若干个限位滑槽(701),所述限位滑槽(701)内部滑动安装有限位滑块(702),所述横向滑动块(603)靠近限位滑槽(701)外侧壁区域开设有横向限位槽(703)。

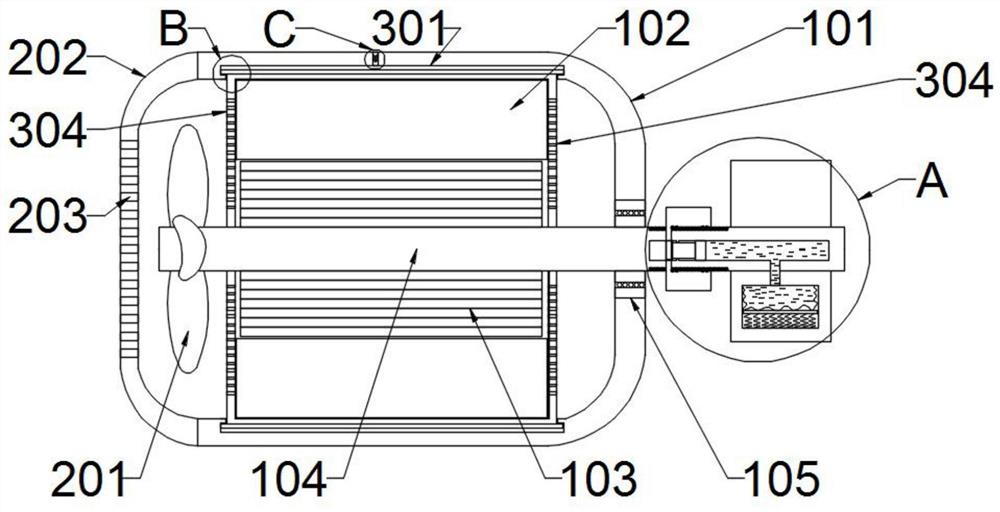

2.根据权利要求1所述的一种推轮式振幅调控振动电机,其特征在于:所述基础组件还包括定子(102)、转子(103)、轴承(105),所述电机壳体(101)位于整套装置的最外侧,所述电机壳体(101)内部设置有定子(102),所述定子(102)内部设置有转子(103),所述转子(103)中央固定安装有传动轴(104),所述电机壳体(101)一侧固定安装有轴承(105)。

3.根据权利要求2所述的一种推轮式振幅调控振动电机,其特征在于:所述散热组件包括散热扇叶(201)、电机后盖板(202)、后盖板散热孔(203),所述传动轴(104)远离轴承(105)一端固定安装有散热扇叶(201),所述电机壳体(101)远离轴承(105)一端固定安装有电机后盖板(202),所述电机后盖板(202)上开设有若干个后盖板散热孔(203)。

4.根据权利要求1所述的一种推轮式振幅调控振动电机,其特征在于:所述限位滑块(702)靠近横向限位槽(703)一端为弧面状,弧面状便于横向滑动块(603)将限位滑块(702)压入限位滑槽(701)内。

5.根据权利要求1所述的一种推轮式振幅调控振动电机,其特征在于:所述稳固圆片(304)上开设有若干个通气孔。
