专利号: 2020108279719
申请人: 安徽华升项目管理有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

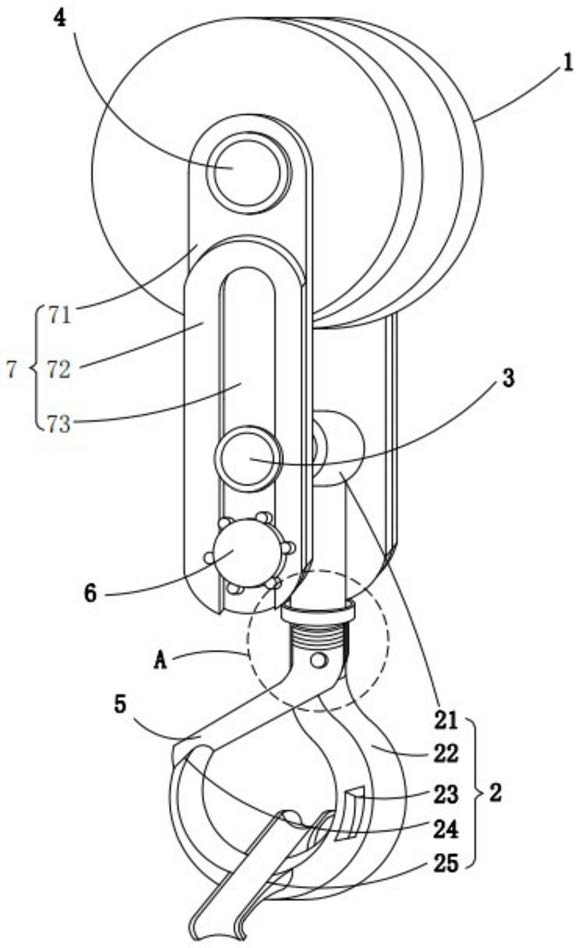

1.一种可有效防止掉落的塔吊吊钩,其特征在于,包括:

挡板(1);

滑轮结构(4),所述滑轮结构(4)固定于所述挡板(1)的内部,所述滑轮结构(4)包括第二固定轴(41)和滑轮(42),所述第二固定轴(41)贯穿所述挡板(1)的侧壁,所述滑轮(42)固定于所述第二固定轴(41)的居中处;

固定结构(7),所述固定结构(7)固定于所述挡板(1)的侧壁,所述固定结构(7)包括固定板(71)、卡板(72)和卡槽(73),所述固定板(71)固定于所述挡板(1)的侧壁,所述卡板(72)安装于所述固定板(71)的侧壁,所述卡槽(73)设于所述卡板(72)的一端;

第一固定轴(3),所述第一固定轴(3)贯穿固定于所述固定板(71)的侧壁;

限位结构(6),所述限位结构(6)安装于所述固定板(71)的一端,所述限位结构(6)包括转头(61)、固定套(62)和螺柱(63),所述固定套(62)固定于所述固定板(71)的内侧壁,所述螺柱(63)贯穿所述固定套(62),所述转头(61)固定于所述螺柱(63)的一端;

吊钩结构(2),所述吊钩结构(2)安装在所述第一固定轴(3)上,所述吊钩结构(2)包括固定头(21)、吊钩(22)、把手槽(23)、吊钩头(24)、固定槽(25)和螺孔(26),所述固定头(21)安装于所述第一固定轴(3)的侧壁,所述吊钩(22)固定于所述固定头(21)的底端,所述把手槽(23)设于所述吊钩(22)两端的侧壁,所述吊钩头(24)设于所述吊钩(22)的一端,所述固定槽(25)固定于所述吊钩(22)的内侧壁,所述螺孔(26)设于所述吊钩(22)一端侧壁的两端;所述第一固定轴(3)穿透所述吊钩头(24);

防脱结构(5),所述防脱结构(5)安装于所述吊钩(22)的侧壁,所述防脱结构(5)包括固定环(51)、螺纹(52)、卯件(53)和防脱挡板(54),所述卯件(53)贯穿所述吊钩(22)的侧壁,所述防脱挡板(54)安装于所述卯件(53)的两端,所述螺纹(52)设于所述防脱挡板(54)一端的侧壁,所述固定环(51)套在所述吊钩(22)的侧壁;

所述卡槽(73)的宽度小于所述转头(61)的直径,且所述螺柱(63)与所述固定板(71)之间螺纹连接;

所述固定头(21)与所述第一固定轴(3)之间转动连接,所述第一固定轴(3)与所述螺柱(63)之间的距离等于所述第一固定轴(3)与所述螺孔(26)之间的距离,所述螺柱(63)与所述螺孔(26)之间螺纹连接;

所述固定槽(25)的形状呈三角体状,且所述固定槽(25)嵌入于所述吊钩(22)的内部侧壁,所述固定槽(25)与所述吊钩(22)组成的整体形状呈+状,所述卡槽(73)卡合所述固定槽(25)的两端;

所述防脱挡板(54)与所述吊钩(22)之间转动连接,所述防脱挡板(54)的一端侧壁抵触所述吊钩头(24)的侧壁。

2.根据权利要求1所述一种可有效防止掉落的塔吊吊钩,其特征在于,所述固定板(71)和所述卡板(72)分别有两个,且所述卡板(72)与所述固定板(71)之间滑动连接。

3.根据权利要求1所述一种可有效防止掉落的塔吊吊钩,其特征在于,所述防脱挡板(54)的侧壁呈弧形,且所述固定环(51)与两个所述防脱挡板(54)之间螺纹连接。
