专利号: 2020108282675
申请人: 河南沪江电缆有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

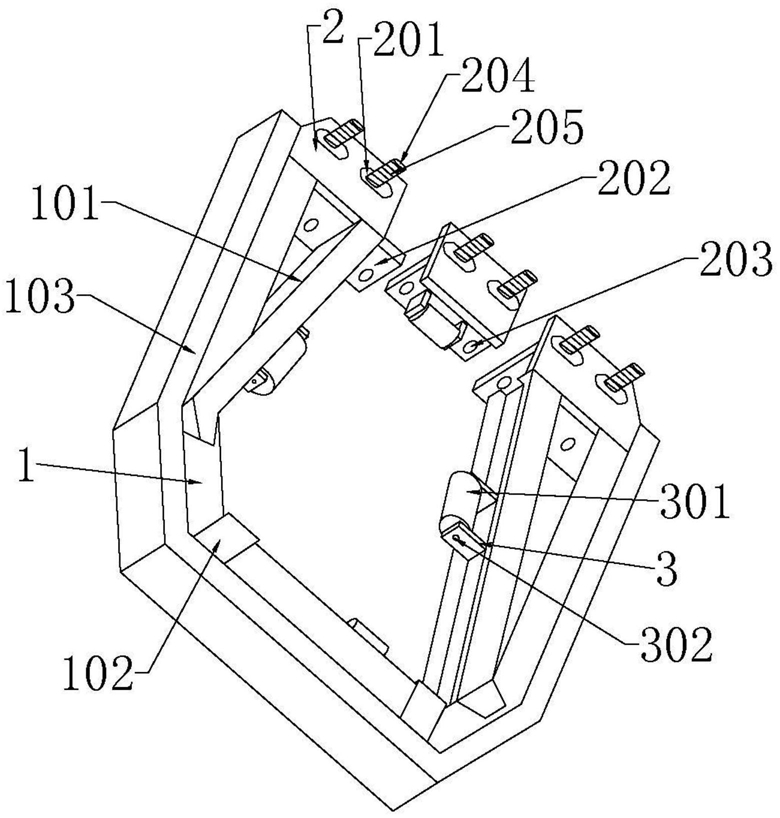

1.土木施工用桩基固定装置,其特征在于:包括支撑架(1)、连接板(2)和固定块(3),所述支撑架(1)的内侧壁焊接有固定块(3),所述支撑架(1)的上表面固定连接有连接板(2),所述支撑架(1)的上方安装有支撑杆(101),所述支撑架(1)的上方设置有加固块(102),所述支撑架(1)的外表面设置有防护壁(103),所述支撑架(1)的上表面设置有弹性垫层(104),所述弹性垫层(104)的上表面设置有板件柔性防护垫(105),所述连接板(2)的上表面设置有限位孔(201),所述连接板(2)的底部安装有挡板(202),所述挡板(202)的外表面设置有固定孔(203),所述限位孔(201)的内部设置有连接杆(205),所述连接杆(205)的外表面固定连接有螺纹槽(204),所述固定块(3)的中部安装有固定轮(301),所述固定轮(301)的外表面设置有胶层(303),所述胶层(303)的上表面设置有橡胶垫层(304),所述固定轮(301)的外表面两侧设置有防护层(305),所述弹性垫层(104)粘黏在支撑架(1)上,所述板件柔性防护垫(105)固定连接在弹性垫层(104)上,所述弹性垫层(104)设置在支撑架(1)与板件柔性防护垫(105)之间,所述固定块(3)的中部设置有固定轮(301),且固定轮(301)通过横杆(302)固定连接在固定块上,并且固定轮(301)设有四个,所述橡胶垫层(304)固定连接在固定轮(301)上,所述橡胶垫层(304)的外表面设有凸起小圆点,所述橡胶垫层(304)粘接在固定轮(301)上,且防护层(305)固定连接在固定轮(301)上。

2.根据权利要求1所述的土木施工用桩基固定装置,其特征在于:所述支撑杆(101)的一端焊接在支撑架(1)上,且另一端固定连接在挡板(202)上,并且支撑杆(101)设有两个。

3.根据权利要求1所述的土木施工用桩基固定装置,其特征在于:所述加固块(102)固定连接在支撑架(1)上,且加固块(102)设有四个。

4.根据权利要求1所述的土木施工用桩基固定装置,其特征在于:所述限位孔(201)贯穿连接在连接板(2)上,且限位孔(201)设有六个,并且限位孔(201)呈“圆形”结构。

5.根据权利要求1所述的土木施工用桩基固定装置,其特征在于:所述连接杆(205)贯穿连接在限位孔(201)中,且连接杆(205)设有六个。
