专利号: 2020108292643
申请人: 温州砼程维禹科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

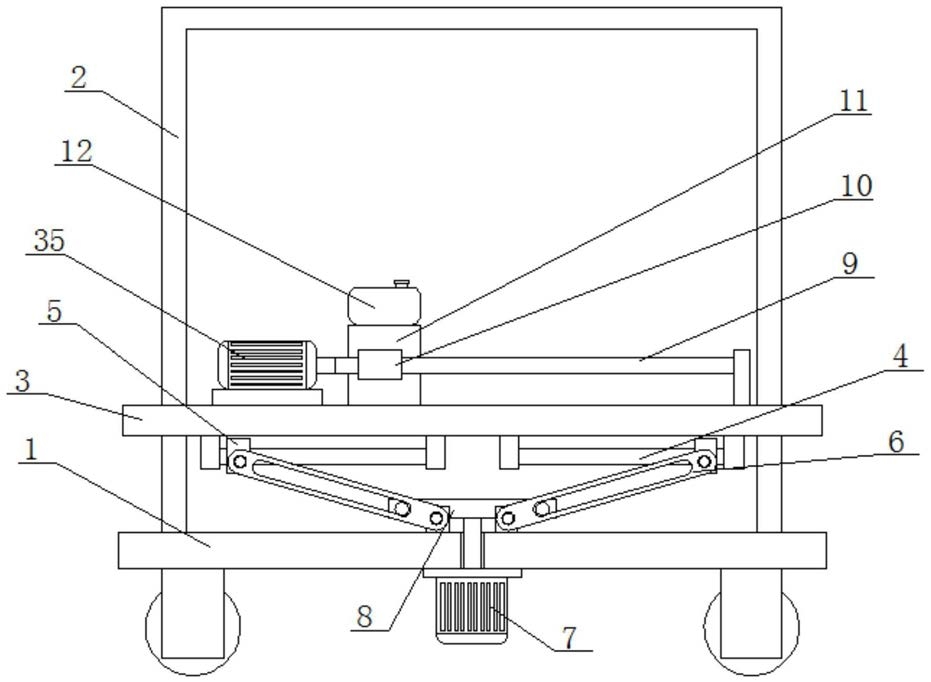

1.一种建筑施工用墙皮铲皮清理装置,包括移动底座(1),其特征在于,所述移动底座(1)的顶部固定安装有安装架(2),且安装架(2)上滑动连接有支撑板(3),所述支撑板(3)的顶部滑动连接有移动罩(11),且支撑板(3)的顶部固定安装有转动电机(35),转动电机(35)的输出轴与移动罩(11)传动连接,所述移动罩(11)的一侧固定安装有驱动电机(13),所述驱动电机(13)的输出轴延伸至移动罩(11)内并固定安装有转轴(14),所述移动罩(11)的内壁上分别转动连接有转动杆(16)和滚轴(21),且转动杆(16)位于滚轴(21)的一侧,转动杆(16)与滚轴(21)均与转轴(14)传动连接,所述移动罩(11)内滑动连接有连接板(18),所述转动杆(16)与连接板(18)传动连接,所述连接板(18)的一侧延伸至移动罩(11)的外侧并固定安装有刮刀(20),所述移动罩(11)的底部内壁上滑动连接有位于连接板(18)一侧安装板(27),所述安装板(27)与滚轴(21)传动连接,所述安装板(27)上滑动连接有固定板(29),且固定板(29)位于移动罩(11)的外侧,所述固定板(29)的一侧等间距固定安装有多个铲刀(30)。

2.如权利要求1所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述转轴(14)上固定套设有蜗杆(15),且转动杆(16)上固定套设有蜗轮(17),所述蜗杆(15)与蜗轮(17)相啮合,所述连接板(18)的另一侧固定安装有连接罩(19),且转动杆(16)的一端固定安装有传动杆(32),所述传动杆(32)的一侧顶部固定安装有挡轴,且挡轴的一端延伸至连接罩(19)内并与连接罩(19)的内壁传动连接。

3.如权利要求1所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述转轴(14)的一端与滚轴(21)的一端均固定安装有伞齿轮(22),且两个伞齿轮(22)相啮合。

4.如权利要求1所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述滚轴(21)上固定安装有曲型滑环(23),且安装板(27)的一侧对称固定安装有两个连接杆(26),两个连接杆(26)的一端固定安装有同一个移动环(24),且移动环(24)的两侧内壁上均固定安装有滑板(25),两个滑板(25)均与曲型滑环(23)滑动连接。

5.如权利要求4所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述安装板(27)上对称滑动连接有两个限位杆(28),且两个限位杆(28)的一端均与固定板(29)的另一侧固定连接,所述限位杆(28)上套设有压缩弹簧(31),且压缩弹簧(31)的两端分别与固定板(29)的另一侧和安装板(27)的另一侧固定连接。

6.如权利要求1所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述移动罩(11)的内壁上等间距固定安装有多个喷管(36),且多个喷管(36)的一端固定连通有同一个连接箱(33),所述移动罩(11)的一侧内壁上固定安装有水泵(34),且水泵(34)的出水端延伸至连接箱(33)内并与连接箱(33)的一侧内壁密封固定连接,且移动罩(11)的顶部固定安装有水箱(12),所述水泵(34)吸水端延伸至水箱(12)内并与水箱(12)的底部内壁固定连接。

7.如权利要求1所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述转动电机(35)的输出轴上固定安装有螺杆(9),且螺杆(9)与支撑板(3)的顶部转动连接,所述螺杆(9)上螺纹连接有螺纹环(10),所述螺纹环(10)与移动罩(11)的一侧固定连接。

8.如权利要求7所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述移动底座(1)的底部固定安装有电动推杆(7),且移动底座(1)的顶部对称转动连接有两个转动环(6),两个转动环(6)的顶部均与支撑板(3)的底部传动连接,所述电动推杆(7)的输出轴贯穿移动底座(1)并分别与两个转动环(6)传动连接。

9.如权利要求8所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述支撑板(3)的底部对称固定安装有两个滑杆(4),且滑杆(4)上滑动套设有连接环(5),两个转动环(6)分别与两个连接环(5)转动连接。

10.如权利要求9所述的一种建筑施工用墙皮铲皮清理装置,其特征在于,所述电动推杆(7)的输出轴上固定安装有支撑杆(8),且支撑杆(8)的一侧对称固定安装有两个挡杆,两个挡杆分别贯穿两个转动环(6)并分别与两个转动环(6)传动连接。
