专利号: 2020108302185
申请人: 陈忠喜
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

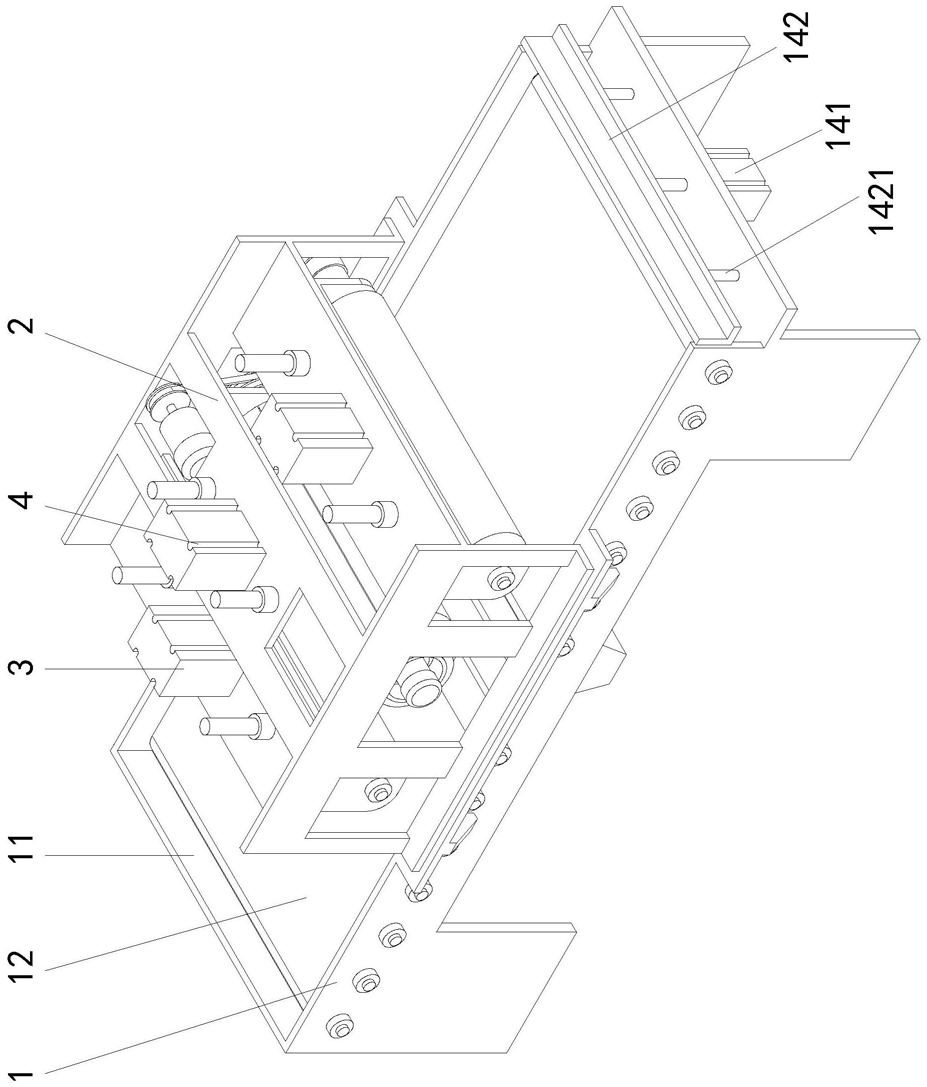

1.一种金属板材拉丝加工装置,包括拉丝输送机构(1)、支撑架(2)、拉丝机构(3)和清灰机构(4),其特征在于:所述拉丝输送机构(1)包括支撑台(11)和两个同向并列设置在所述支撑台(11)上的带式输送机(12),两个所述带式输送机(12)之间留有的空隙为清灰避位区(13),所述支撑架(2)位于两个所述带式输送机(12)的上方且固定在所述支撑台(11)上,所述支撑架(2)上设置有两个所述拉丝机构(3),两个所述拉丝机构(3)一一对应分布在两个所述带式输送机(12)的上方,所述清灰机构(4)设置在所述支撑架(2)上,所述清灰机构(4)位于两个所述拉丝机构(3)之间且分布在所述清灰避位区(13)的正上方;其中:所述清灰机构(4)包括三号升降气缸(41)、二号旋转支承梁(42)、驱动电机(43)、转动辊(44)、传动带(45)、抖灰机构(46)和清灰辊面组件(47),所述三号升降气缸(41)竖直固定安装在所述支撑架(2)的顶端,所述二号旋转支承梁(42)固定连接在所述三号升降气缸(41)的底部输出端,所述驱动电机(43)固定安装在所述二号旋转支承梁(42)的顶端,所述驱动电机(43)的输出轴上设有驱动带轮(431),所述转动辊(44)轴向与所述带式输送机(12)输送方向垂直,所述转动辊(44)包括中空辊筒(441)、一号转动端头(442)和二号转动端头(443),所述一号转动端头(442)和所述二号转动端头(443)一一对应固定在所述中空辊筒(441)的两端,所述转动辊(44)通过所述一号转动端头(442)和所述二号转动端头(443)与所述二号旋转支承梁(42)水平转动连接,所述二号旋转端头上设有从动带轮(4431),所述传动带(45)套设在所述驱动带轮(431)和所述从动带轮(4431)之间;

所述抖灰机构(46)包括清灰电机(461)、旋转轴(462)和花型驱动块(463),所述清灰电机(461)固定在所述一号转动端头(442)外侧壁上,所述旋转轴(462)与所述清灰电机(461)输出轴连接且转动安装在所述一号转动端头(442)和所述二号转动端头(443)之间,所述旋转轴(462)从所述中空辊筒(441)中心轴位置穿过,所述花型驱动块(463)位于所述中空辊筒(441)内且固定在所述旋转轴(462)上,所述花型驱动块(463)上关于所述旋转轴(462)周向均匀分布有四个转动设置的驱动接触辊(4631);

所述中空辊筒(441)上关于所述旋转轴(462)圆周等距分布有四个所述清灰辊面组件(47),所述清灰辊面组件(47)包括半圆结构的半圆板(471)、两个沿径向滑动设置在所述中空辊筒(441)上的滑动销(472)、两个一一对应套设在两个所述滑动销(472)上的弹簧(473)、固定在两个所述滑动销(472)外侧端的扇环板(474)和固定在所述扇环板(474)外端面上呈扇环状的清灰绵(475),所述半圆板(471)的半圆面面向所述中空辊筒(441)的中心轴,两个所述滑动销(472)与所述半圆板(471)的平面端连接,所述弹簧(473)两端连接在所述半圆板(471)的平面端和所述中空辊筒(441)内壁之间,所述扇环板(474)的扇环圆心位于所述中空圆筒的中心轴上,所述驱动接触辊(4631)随所述旋转轴(462)转动时顶触所述半圆板(471)并可使所述弹簧(473)压缩。

2.根据权利要求1所述的一种金属板材拉丝加工装置,其特征在于:所述拉丝机构(3)包括竖直固定在所述支撑架(2)顶端的二号升降气缸(31)、固定在所述二号升降气缸(31)底部输出端的一号旋转支承梁(32)、固定在所述二号旋转支承梁(42)侧壁端的拉丝电机(33)和水平转动在所述一号旋转支承梁(32)上的拉丝辊(34),所述拉丝辊(34)轴端与所述拉丝电机(33)输出轴固定连接且轴向与所述带式输送机(12)的输送方向垂直。

3.根据权利要求1所述的一种金属板材拉丝加工装置,其特征在于:所述支承台上在靠近其中一个所述带式输送机(12)输送末端位置设有活动挡板组件(14),所述支撑台(11)上在靠近另一个所述带式输送机(12)输送末端位置设有固定挡板(15),金属板材将在所述活动挡板组件(14)和所述固定挡板(15)之间进行拉丝加工。

4.根据权利要求3所述的一种金属板材拉丝加工装置,其特征在于:所述活动挡板组件(14)包括竖直固定在所述支撑台(11)上的一号升降气缸(141)和固定在所述一号升降气缸(141)顶部输出端的活动挡板(142),所述活动挡板(142)位于所述带式输送机(12)输送末端前侧位置,所述活动挡板(142)的底端设有两个竖直滑动设置在所述支撑台(11)上的一号导杆(1421)。

5.根据权利要求1所述的一种金属板材拉丝加工装置,其特征在于:所述支撑台(11)底部在位于所述清灰避位区(13)下方位置设有收集仓(131)。

6.根据权利要求2所述的一种金属板材拉丝加工装置,其特征在于:所述一号旋转支承梁(32)顶端设有两个竖直滑动设置在所述支撑架(2)上的二号导杆(321),所述二号旋转支承梁(42)的顶端设有两个竖直滑动设置在所述支撑架(2)上的三号导杆(421)。
