专利号: 2020108311841
申请人: 徐州工业职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

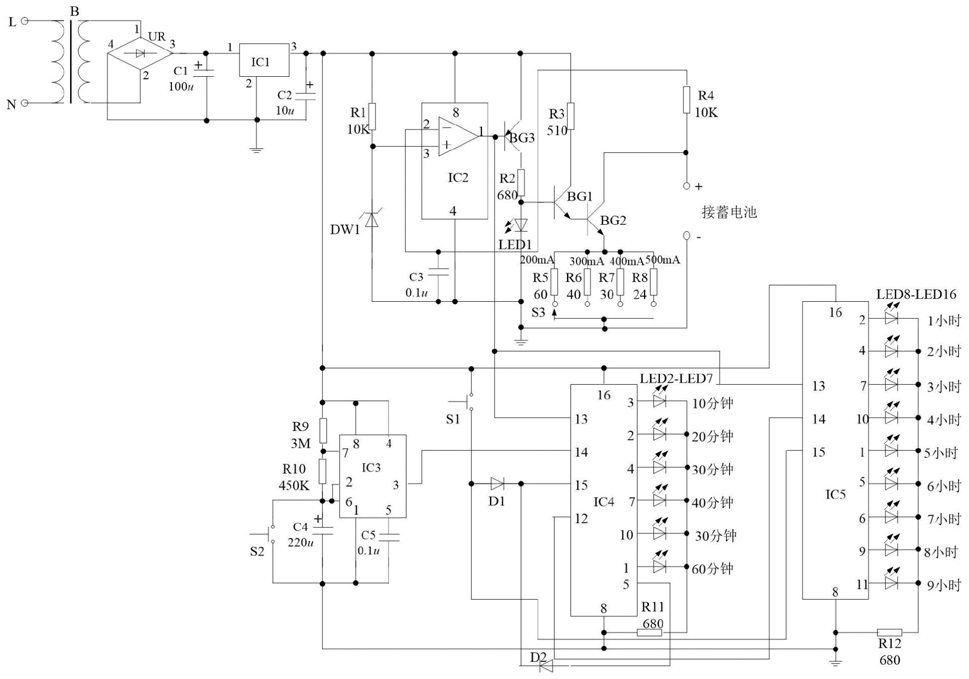

1.一种蓄电池容量测试电路,其特征在于,包括电阻R1~R12、电解电容C1~C2、电容C3、电解电容C4、电容C5、二极管D1~D2、三极管BG1~BG3、三端稳压集成电路IC1、双运算放大器IC2、8脚时基集成电路IC3、计数器IC4、计数器IC5、变压器B、整流堆UR、稳压二极管DW1、发光二极管LED1~LED16、开关S1、开关S2、电流开关S3;

220V输入电压的火线L、零线N分别连接变压器B输入端口的两端,变压器B输出端口的两端分别连接整流堆UR的1脚、2脚,整流堆UR的3脚分别连接电解电容C1的正极、三端稳压集成电路IC1的1脚,三端稳压集成电路IC1的3脚分别连接电解电容C2的正极、电阻R9的一端、8脚时基集成电路IC3的4脚、8脚时基集成电路IC3的8脚、开关S1的一端、计数器IC4的16脚、计数器IC5的16脚、电阻R1的一端、双运算放大器IC2的8脚、三极管BG3的发射极、电阻R3的一端,双运算放大器IC2的2脚分别连接电容C3的一端、电阻R4的一端,双运算放大器IC2的3脚分别连接电阻R1的另一端、稳压二极管DW1的负极,双运算放大器IC2的1脚分别连接三极管BG3的基极、计数器IC4的13脚、计数器IC5的13脚,三极管BG3的集电极串联电阻R2后分别连接三极管BG1的基极、发光二极管LED1的正极,三极管BG1的集电极连接电阻R3的另一端,三极管BG1的发射极连接三极管BG2的基极,三极管BG2的集电极分别连接电阻R4的另一端、被测蓄电池接口的正极,三极管BG2的发射极分别连接电阻R5的一端、电阻R6的一端、电阻R7的一端、电阻R8的一端,电流开关S3为选择开关,其固定端口接地,选择端口根据被测蓄电池选择性的与电阻R5的另一端、电阻R6的另一端、电阻R7的另一端、电阻R8的另一端连接,整流堆UR的4脚、电解电容C1的负极、三端稳压集成电路IC1的2脚、电解电容C2的负极、稳压二极管DW1的正极、电容C3的另一端、双运算放大器IC2的4脚、发光二极管LED1的负极、被测蓄电池接口的负极均接地;

8脚时基集成电路IC3的7脚分别连接电阻R9的另一端、电阻R10的一端,8脚时基集成电路IC3的6脚分别连接电阻R10的另一端、8脚时基集成电路IC3的2脚、开关S2的一端、电解电容C4的正极,8脚时基集成电路IC3的5脚连接电容C5的一端,8脚时基集成电路IC3的3脚连接计数器IC4的14脚,计数器IC4的15脚分别连接二极管D1的负极、二极管D2的负极,二极管D2的正极连接计数器IC4的5脚,二极管D1的正极分别连接开关S1的另一端、计数器IC5的15脚,计数器IC4的12脚连接计数器IC5的14脚,计数器IC4的3脚、2脚、4脚、7脚、10脚、1脚分别对应连接发光二极管LED2~LED7的正极,发光二极管LED2~LED7的负极连接后连接电阻R11的一端,计数器IC5的2脚、4脚、7脚、10脚、1脚、5脚、6脚、9脚、11脚分别对应连接发光二极管LED8~LED16的正极,发光二极管LED8~LED16的负极连接后连接电阻R12的一端,开关S2的另一端、电解电容C4的负极、8脚时基集成电路IC3的1脚、电容C5的另一端、电阻R11的另一端、计数器IC4的8脚、电阻R12的另一端、计数器IC5的8脚均接地。

2.根据权利要求1所述的一种蓄电池容量测试电路,其特征在于,开关S1、开关S2之间的关系是联动控制。

3.根据权利要求2所述的一种蓄电池容量测试电路,其特征在于,三端稳压集成电路IC1的型号为7805;双运算放大器IC2的型号为LM358;8脚时基集成电路IC3的型号为NE555;

计数器IC4的型号为CD4017;计数器IC5的型号为CD4017。

4.根据权利要求1或2所述的一种蓄电池容量测试电路,其特征在于,二极管D1~D2的型号为IN4148。

5.根据权利要求4所述的一种蓄电池容量测试电路,其特征在于,三极管BG1为NPN管,型号为9014;三极管BG2为NPN管,型号为D882;三极管BG3为PNP管,型号为9015。

6.根据权利要求4所述的一种蓄电池容量测试电路,其特征在于,稳压二极管DW1的稳压值为蓄电池的额定电压的70%。
