1.一种负载型金属双原子催化剂的制备方法，其特征在于，包括以下步骤：将铂族金属的氯化物或硝酸盐溶于水或醇溶剂中，得到金属前驱体溶液，控制所述金属前驱体溶液的温度为20 40℃，通过加入酸液调节溶液的等电点为1 8，使所述前驱体溶~ ~

液中的铂族金属形成2元配位构型；

将氧化物载体分散于水或醇溶剂中配制成载体溶液，通过超声振动的方式使所述氧化物载体均匀分散于所述载体溶液中，其中所述氧化物载体为CeO2、Ga2O3、In2O3、ZnO中的一种；以及

将所述金属前驱体溶液加入到所述载体溶液中，使所述金属前驱体均匀分散于氧化物载体的表面；经过滤、干燥之后，于空气或氧气中焙烧，即得所述负载型金属双原子催化剂。

2.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述铂族金属为Pd、Pt、Rh或Ir。

3.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述醇溶剂包括乙醇、乙二醇。

4.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述金属前驱体溶液的浓度为0.15  0.5mmol/L。

~

5.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述酸液为盐酸。

6.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述氧化物载体的合成方法为：

将载体金属的硝酸盐或醋酸盐与沉淀剂碳酸钠进行反应，生成碱式碳酸盐；将所述碱式碳酸盐干燥后，在N2和O2气氛下，于350℃~450℃下进行焙烧，即得所述氧化物载体。

7.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，以

0.5 1.5ml/min的加样速率将所述金属前驱体溶液加入到所述载体溶液中。

~

8.根据权利要求1所述的一种负载型金属双原子催化剂的制备方法，其特征在于，所述焙烧温度为200℃   400 ℃，焙烧时间为4h。

~

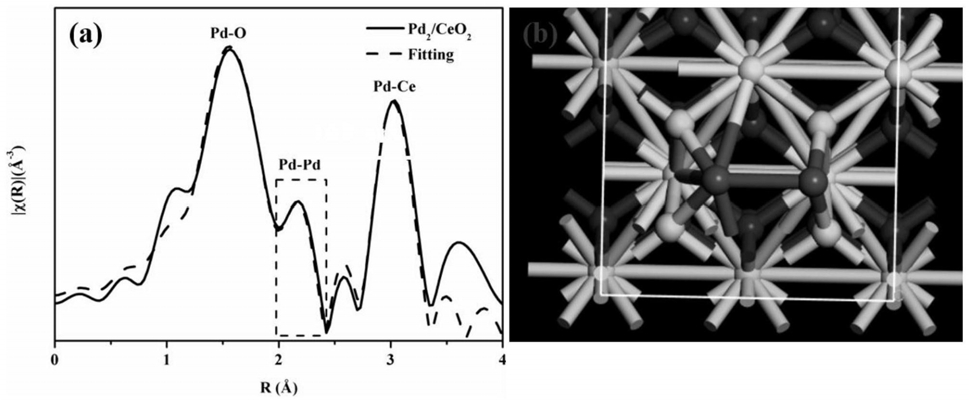

9.根据权利要求1 8任一项所述的方法制备得到的负载型金属双原子催化剂。

~

10.权利要求9所述的负载型金属双原子催化剂在催化CO2加氢生成乙醇中的应用。
