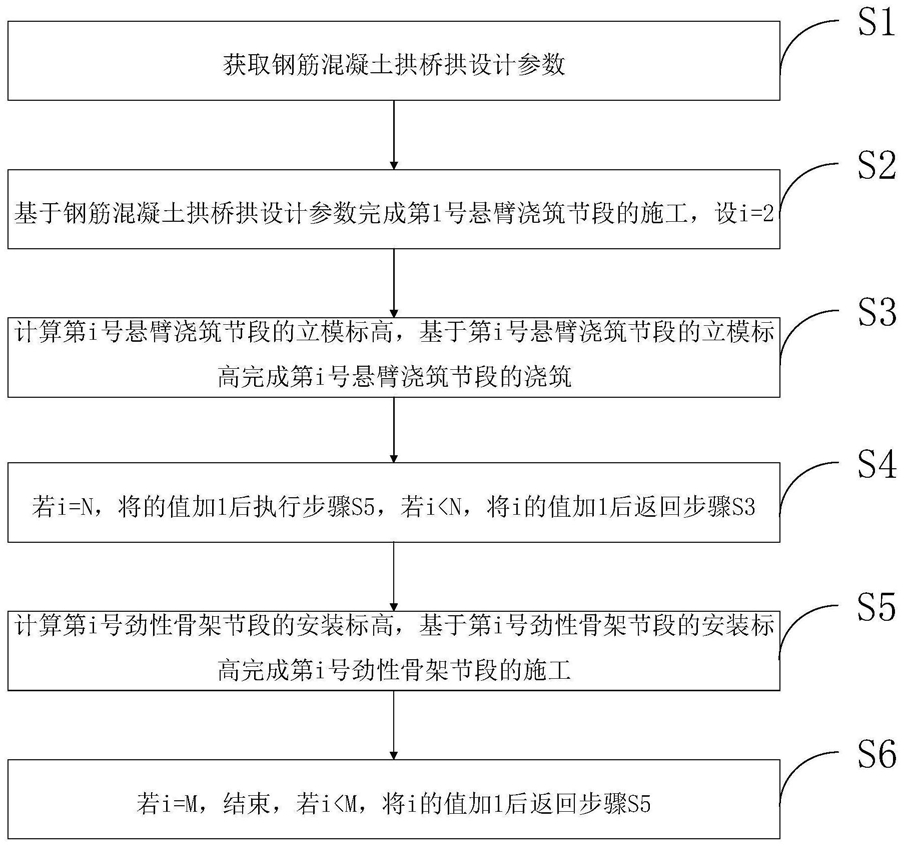

1.一种钢筋混凝土拱桥拱圈线形控制方法，其特征在于，本方法适用于斜拉扣挂悬臂浇筑结合劲性骨架施工的钢筋混凝土拱桥，所述钢筋混凝土拱桥的拱圈的中部为外包混凝土的劲性骨架节段，两侧为悬臂浇筑节段，悬臂浇筑节段由拱脚向中间方向的编号依次为1至N，劲性骨架节段由拱脚向中间方向的编号依次为N+1至M；所述钢筋混凝土拱桥拱圈线形控制方法包括：S1、获取钢筋混凝土拱桥拱设计参数；

S2、基于钢筋混凝土拱桥拱设计参数完成第1号悬臂浇筑节段的施工，设i＝2；

S3、计算第i号悬臂浇筑节段的立模标高，基于第i号悬臂浇筑节段的立模标高完成第i号悬臂浇筑节段的浇筑；

S4、若i＝N，将i的值加1后执行步骤S5，若i＜N，将i的值加1后返回步骤S3；

S5、计算第i号劲性骨架节段的安装标高，基于第i号劲性骨架节段的安装标高完成第i号劲性骨架节段的施工；

S6、若i＝M，结束，若i＜M，将i的值加1后返回步骤S5。

2.如权利要求1所述的钢筋混凝土拱桥拱圈线形控制方法，其特征在于，步骤S3中，第i号悬臂浇筑节段的立模标高 按下式计算：式中， 表示第i号悬臂浇筑节段悬臂端的拱圈截面形心设计标高， 表示第i号悬臂浇筑节段悬臂端拱圈截面的设计预拱度值， 表示浇筑第i号悬臂浇筑节段时的主拱圈变形修正值， 表示浇筑第i号悬臂浇筑节段时的挂篮变形值，h表示主拱圈高度， 表示第i号悬臂浇筑节段悬臂端拱圈拱轴线水平倾角。

3.如权利要求2所述的钢筋混凝土拱桥拱圈线形控制方法，其特征在于，钢筋混凝土拱桥的设计预拱度值获取方法包括：建立Midas/civil模型，求取拱圈跨中设计预拱度值，拱圈其余位置设计预拱度值按拱脚水平推力影响线成比例分布。

4.如权利要求2所述的钢筋混凝土拱桥拱圈线形控制方法，其特征在于， 包括浇筑第i号悬臂浇筑节段时主拱圈变形混凝土时变效应修正值 和浇筑第i号悬臂浇筑节段时现场实测温度修正值

5.如权利要求2所述的钢筋混凝土拱桥拱圈线形控制方法，其特征在于，表示基于挂篮预压荷载试验结果得到

的第i号悬臂浇筑节段的挂篮变形预测值， 表示浇筑拱圈第i号悬臂浇筑节段工况下挂篮有限元仿真结果值， 表示第i-1号悬臂浇筑节段的挂篮实测变形值；

基于挂篮预压荷载试验结果，记录各分级荷载下挂篮实测变形值，获取分级荷载与挂篮变形映射关系，采用线形拟合即可获得第i号悬臂浇筑节段的挂篮变形预测值其中，a和b均为常数项，G2表示拱圈第2号悬臂浇筑节段的重量，Gi表示第i号悬臂浇筑节段拱圈的重量；

建立浇筑第i号悬臂浇筑节段工况下挂篮有限元仿真模型，第i号悬臂浇筑节段拱圈混凝土湿重荷载采用线荷载模拟，拱圈横隔板采用集中力进行模拟，可得采用第i-1号悬臂浇筑节段的挂篮实测变形值 作为

6.如权利要求1所述的钢筋混凝土拱桥拱圈线形控制方法，其特征在于，步骤S5中，第i号劲性骨架节段的安装标高 按下式计算：式中， 表示第i号劲性骨架节段悬臂端的拱圈截面形心设计标高， 表示第i号劲性骨架节段悬臂端拱圈截面的设计预拱度值， 表示安装第i号劲性骨架节段时现场实测温度修正值，h'表示型钢劲性骨架节段桁高， 表示第i号劲性骨架节段悬臂端拱圈拱轴线水平倾角，δ'阶段/步骤实际总位移表示主拱圈分阶段施工有限元仿真模型中安装第i号劲性骨架节段施工阶段劲性骨架节段悬臂端控制点的阶段/步骤实际总位移值。
