专利号: 2020108335117
申请人: 杨永奇
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

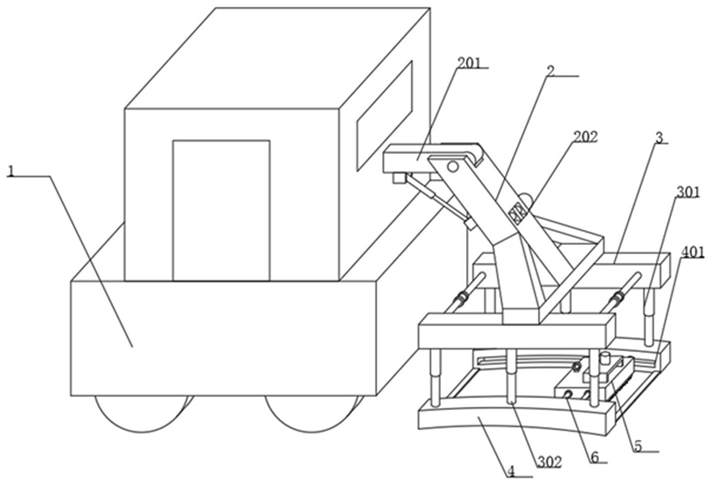

1.一种道路桥梁维修凿毛装置,包括车体,其特征在于:所述车体的右侧连接有一号连接架,所述一号连接架的底部固定安装有固定框体,所述固定框体的底部固定安装有可改变弧度的弹性板,两个所述弹性板相面对的一侧滑动连接有滑动杆,所述滑动杆的外表面固定安装有凿毛机构;所述凿毛机构的上表面固定安装有拉环,所述凿毛机构的表面开设有穿孔,所述凿毛机构的底部固定安装有洒水喷头,所述凿毛机构的上表面且位于拉环的右侧固定安装有二号连接架,所述二号连接架的上表面固定安装有驱动电机,所述驱动电机的输出端固定安装有螺纹杆,所述螺纹杆的底端穿过凿毛机构的外壳,所述凿毛机构的内部开设有二号滑槽,所述二号滑槽的底部固定安装有限位块,所述限位块的上表面固定安装有滑杆,所述滑杆的上端与二号滑槽的上沿固定连接,所述滑杆的中部的外表面滑动连接有套环,所述二号滑槽的内部设置有驱动组件,所述驱动组件的上表面固定安装有连接框架,所述连接框架的中部固定安装有螺帽,所述螺帽的内表面与螺纹杆的底端螺纹连接;

所述驱动组件的底部固定安装有切割头,所述切割头的侧面的底部固定安装有多个大小不同的凸块,所述凸块的表面均为弧形,所述切割头的底部固定安装有固定块,所述固定块的底部固定安装有切割刀片,两个所述切割刀片之间的距离相同,所述切割刀片的外表面为弧形。

2.根据权利要求1所述的一种道路桥梁维修凿毛装置,其特征在于:所述一号连接架包括连接杆和固定架,所述连接杆的左端与车体固定连接,所述固定架的上端与连接杆转动连接,所述固定架的表面开设有拉绳槽,两个所述拉绳槽的内部设置有转动辊,所述固定架的外表面固定安装有转动电机,所述转动电机的输出端与转动辊传动连接,所述转动辊通过钢丝带动凿毛机构前后运动以对桥梁进行凿毛。

3.根据权利要求2所述的一种道路桥梁维修凿毛装置,其特征在于:所述固定框体包括固定板,所述固定板的上表面与固定架的底部固定连接,所述固定板的底部固定安装有固定杆和液压杆,所述液压杆位于固定板的两端,所述固定杆位于固定板的中部,两个所述固定板相面对的一侧的两端分别安装有二号转杆和一号转杆,所述二号转杆的中部固定安装有二号线盘,所述一号转杆的中部固定安装有一号线盘,缠绕在所述转动辊的外表面的左侧的钢丝与二号线盘转动后与拉环固定连接,缠绕在所述转动辊的外表面的右侧的钢丝与一号线盘转动后与拉环固定连接,这样驱动电机可带动凿毛机构稳定前后滑动。

4.根据权利要求3所述的一种道路桥梁维修凿毛装置,其特征在于:所述弹性板的上表面中部与固定杆固定连接,所述弹性板的上表面的两端与液压杆的底端固定连接,这样可随桥面的弧度改变弹性板的弧度,进而使弹性板的底面紧贴桥面,两个所述弹性板相面对的一侧开设有一号滑槽,两个所述弹性板相面对的一侧的端部固定安装有挡板,两个所述弹性板的端部通过挡板连接。

5.根据权利要求4所述的一种道路桥梁维修凿毛装置,其特征在于:所述滑动杆的两端的端部固定安装有滑块,所述滑块的内部转动连接有转动轮,所述滑动杆的外表面螺纹连接有固定螺栓,所述滑动杆的两端延伸入一号滑槽的内部,所述滑块的外表面与一号滑槽滑动连接,所述转动轮的外表面在一号滑槽的内部滚动。

6.根据权利要求5所述的一种道路桥梁维修凿毛装置,其特征在于:所述滑动杆的中部与穿孔固定插接,位于所述凿毛机构两端且位于滑动杆外表面的固定螺栓与滑动杆螺纹连接以固定凿毛机构。

7.根据权利要求5所述的一种道路桥梁维修凿毛装置的维修方法,其特征在于:维修方法如下:

A:先使用切割设备将损坏的路面或桥面表面的沥青层切割,然后使用钻机和挖掘设备将路面的损坏部位挖去,开启此装置的车体,将车体通过连接杆将一号连接架、固定框体、弹性板、凿毛机构和滑动杆移动至路面的损坏的部位,将适应大小的凿毛机构的穿孔插接在滑动杆上,并通过固定螺栓将凿毛机构固定在滑动杆上,这样可适用于不同宽度的路面维修,洒水喷头与外部水源接口连接,以防止在凿毛时出现扬尘,缠绕在转动辊的外表面的左侧的钢丝与二号线盘转动后与拉环固定连接,缠绕在转动辊的外表面的右侧的钢丝与二号转杆转动后与拉环固定连接,这样驱动电机可带动凿毛机构稳定前后滑动;

B:完成A步骤后,将弹性板放置在地面上,操作固定板底部的液压杆和固定杆工作,将弹性板压弯使弹性板的底部紧贴地面,这时弹性板的弧度与桥面的弧度相同,这时开启二号连接架上表面的驱动电机,驱动电机带动螺纹杆转动,同时由于套环和滑杆的作用,螺帽和连接框架带动驱动组件上下移动,同时驱动组件带动切割头工作,固定块带动切割刀片转动,将切割头钻入至混凝土层的内部;

C:完成B步骤后,转动电机工作带动拉绳槽内部的转动辊转动从而带动拉环前后移动,由于穿孔固定在滑动杆上,滑块在一号滑槽的内部滑动,转动轮在一号滑槽的内部滚动,这样带动凿毛机构沿着一号滑槽的轨迹运动,同时驱动组件带动切割头转动对路面和桥面进行凿毛,切割头表面的不同大小的凸块对凿毛的侧面进行进一步凿毛,且凿出的轨迹是不规则的,这样可有效增大混凝土与凿毛口的接触面积,防止混凝土在浇筑后脱落,在进行凿毛的同时,洒水喷头对路面进行洒水作用,以防止在凿毛过程中发生扬尘;

D:完成C步骤后,待路面的积水蒸发完成后,在切割槽的内部灌入混凝土,并将修复王薄层平铺入切割槽中,修复王薄层的底部进入凿毛机构凿出的不规则槽中,盖上防护网待修复王薄层凝结后,维修完成,这样可对有弧度的桥面进行快速维修,且可有效防止注射的修复王薄层和路面凝结不牢固导致修复王薄层整体脱落。
