专利号: 2020108340308
申请人: 卢美华
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

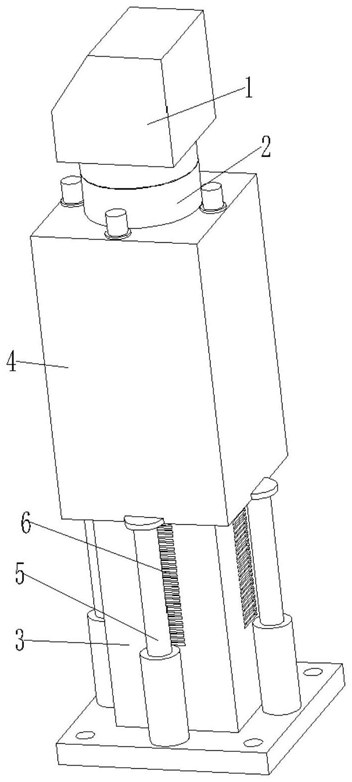

1.一种电梯式升降的塔吊操作室,其特征在于:包括操作室(1)、转动座(2)、支撑体(3)、升降体(4)和升降辅助定位机构(14);

所述操作室(1)底端连接设置有转动座(2),转动座(2)底端连接设置有升降体(4),升降体(4)活动连接设置在支撑体(3)上,支撑体(3)的底端设置有连接固定座,并且连接固定座与施工支撑架连接固定;

所述支撑体(3)底端设置的连接固定座上对称设置有液压杆(5),并且支撑体(3)的边侧等距设置有定位槽(6),支撑体(3)中对称设置有第一转动齿轮(7),第一转动齿轮(7)啮合连接设置在传动齿轮(8)的一侧,传动齿轮(8)的另一侧啮合连接设置有活动支撑齿条(9),活动支撑齿条(9)对称活动连接设置在升降体(4)中;

所述活动支撑齿条(9)的上端设置有第一辅助支撑板(10),第一辅助支撑板(10)中活动连接设置有第二辅助支撑板(11),并且第二辅助支撑板(11)的一侧等距连接设置有连接弹簧(12),连接弹簧(12)另一端连接设置在第一辅助支撑板(10)中;

所述升降体(4)的内侧壁对称设置有固定齿条(13),并且升降体(4)中对称设置有升降辅助定位机构(14);

所述第一转动齿轮(7)与所述固定齿条(13)啮合连接;

所述升降辅助定位机构(14)包含有转轴(1401)、活动圆块(1402)、第二转动齿轮(1403)、传动齿条(1404)、挤压斜面(1405)、第一活动挤压块(1406)、第二活动挤压块(1407)、T型活动卡块(1408)、T型锁紧块(1409)、辅助固定槽(1410)、弧形挤压斜槽(1411)、第一活动挤压杆(1412)、第二活动挤压杆(1413),所述转轴(1401)对称插接设置在升降体(4)中,并且转轴(1401)的一端连接设置有电机、另一端连接设置有活动圆块(1402),所述活动圆块(1402)的一端设置有第二转动齿轮(1403),所述第二转动齿轮(1403)啮合连接设置有传动齿条(1404),所述传动齿条(1404)的一端连接设置有第一复位弹簧,并且传动齿条(1404)的另一侧有挤压斜面(1405),传动齿条(1404)的边侧位置活动设置有第一活动挤压块(1406),所述第一活动挤压块(1406)的一端设置有第二活动挤压块(1407),第二活动挤压块(1407)在与第一活动挤压块(1406)同一端连接设置有第二复位弹簧,所述第二活动挤压块(1407)的另一端边侧位置活动设置有T型活动卡块(1408),T型活动卡块(1408)上对称设置有第三复位弹簧,所述T型活动卡块(1408)另一端活动设置有T型锁紧块(1409),所述T型锁紧块(1409)上对称连接设置有第四复位弹簧,并且T型锁紧块(1409)的一侧等距设置有辅助固定槽(1410),所述活动圆块(1402)的底端等距设置有弧形挤压斜槽(1411),所述弧形挤压斜槽(1411)中活动设置有第一活动挤压杆(1412),第一活动挤压杆(1412)另一端设置在圆盘上,圆盘另一侧设置有第二活动挤压杆(1413),并且圆盘在与第二活动挤压杆(1413)同一端连接设置有第五复位弹簧。

2.根据权利要求1所述的一种电梯式升降的塔吊操作室,其特征在于:所述活动支撑齿条(9)、传动齿轮(8)、第一转动齿轮(7)三者齿形角系数、模数相同。

3.根据权利要求1所述的一种电梯式升降的塔吊操作室,其特征在于:所述T型锁紧块(1409)和定位槽(6)设置位置相对应,并且T型锁紧块(1409)的厚度和定位槽(6)的槽口截面宽度相等。

4.根据权利要求1所述的一种电梯式升降的塔吊操作室,其特征在于:所述第一活动挤压杆(1412)和弧形挤压斜槽(1411)设置位置相对应、设置组数相同,并且在弧形挤压斜槽(1411)中的斜槽顶端设置有平槽。
