专利号: 2020108349463
申请人: 莆田市城厢区宸意美贸易有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

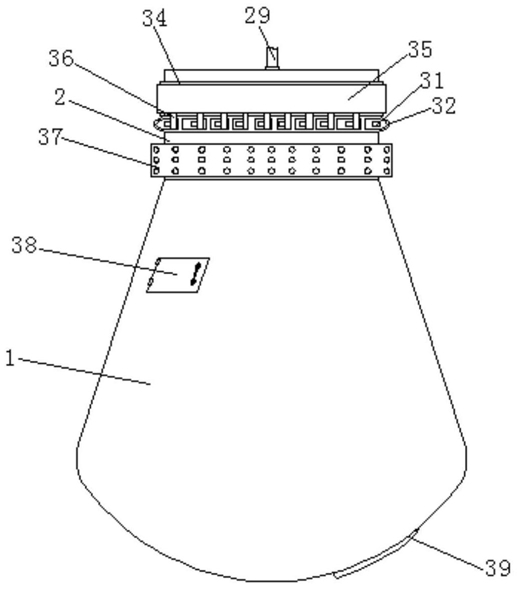

1.情绪宣泄用训练装置,包括沙袋(1),其特征在于:所述沙袋(1)的顶部固定连接有连接壳(2),所述沙袋(1)的内部固定连接有支撑框(3),所述支撑框(3)的内表面固定连接有连接板(4),且连接板(4)内部的前后两侧均转动连接有转动珠(5),所述连接板(4)的左右两侧均开设有转动槽(6),所述转动珠(5)的底部固定连接有转动板(7),所述转动板(7)的底部固定连接有海绵包(8),所述转动珠(5)的顶部固定连接有转动杆(9),所述支撑框(3)内表面的前后两侧且位于连接板(4)的上方分别固定连接有第一固定板(10)和第二固定板(11),所述第一固定板(10)与第二固定板(11)相对的一侧之间通过连接杆(12)固定连接,所述第一固定板(10)的内部固定连接有电源(13),所述连接壳(2)的内部固定连接有隔板(21),所述连接壳(2)的内部且位于隔板(21)的下方从左往右依次固定连接有第一发声器(22)、第二发声器(23)和第三发声器(24),所述隔板(21)的顶部转动连接有转动柱(25),所述转动柱(25)的外表面固定连接有圆板(26),且圆板(26)的顶部固定连接有绕线柱(27),所述绕线柱(27)的顶部固定连接有锥形壳(28),所述绕线柱(27)的外表面转动连接有拉绳(29),所述拉绳(29)的一端贯穿连接壳(2)并延伸至连接壳(2)的上方,所述圆板(26)的外表面固定连接有圆环板(30),所述圆环板(30)的外表面固定连接有转动齿(31),所述连接壳(2)的外表面固定连接有连接凸圈(32),且连接凸圈(32)的顶部开设有限位孔(33),所述连接壳(2)的外表面通过滑动圈(34)滑动连接有外圈(35),所述外圈(35)的底部固定连接有与限位孔(33)相适配的限位柱(36),利用滑动圈( 34) 可带动外圈( 35) 上的限位柱(

36) 将转动齿( 31) 卡住,所述连接壳(2)的外表面且位于连接凸圈(32)的下方固定连接有扩音器(37),所述连接壳(2)的外表面开设有第一箱门(38),且连接壳(2)的底部开设有第二箱门(39), 所述第一固定板(10)和第二固定板(11)相对的一侧均固定连接有弹簧块(14),所述弹簧块(14)的一侧固定连接有金属片(15),所述第一固定板(10)的一侧且位于弹簧块(14)的前后两侧均开设有连接槽(16),所述连接槽(16)的内表面设置有滚珠(17),且滚珠(17)的外表面滚动连接有滑板(18),所述滑板(18)表面的一侧与金属片(15)的一侧固定连接。

2.根据权利要求1所述的情绪宣泄用训练装置,其特征在于:所述转动杆(9)的一侧固定连接有与金属片(15)相适配的铜片(19),且转动杆(9)表面的一侧通过弹簧(20)与第一固定板(10)的一侧固定连接。
