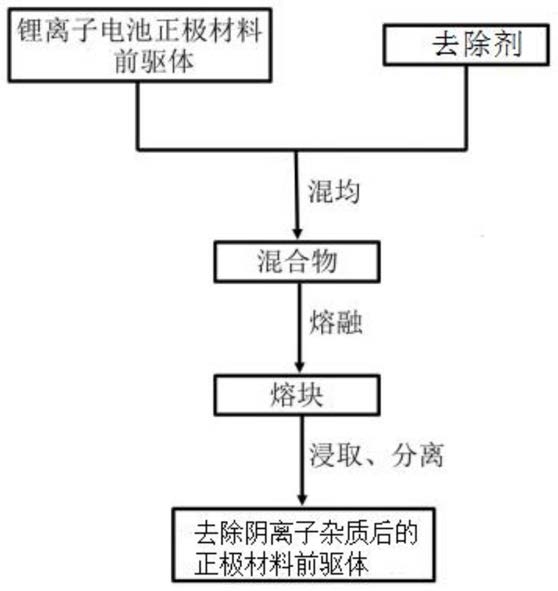

1.一种去除锂离子电池正极材料前驱体中阴离子杂质的方法，包括以下步骤：(1)将锂离子电池正极材料前驱体与去除剂混合，得到混合物；所述锂离子电池正极材料前驱体与去除剂的质量比为(0.1～5)：1；

(2)将所述步骤(1)得到的混合物进行煅烧，得到混合物熔块；所述煅烧的温度为300～

500℃；

(3)将所述步骤(2)得到的混合物熔块进行浸取，去除所述锂离子电池正极材料前驱体中的阴离子杂质。

2.根据权利要求1所述的方法，其特征在于，所述步骤(1)中的去除剂包括碳酸钾、碳酸钠、碳酸锂、碳酸铷、硝酸钠、硝酸钾、硝酸锂、硝酸铷、氢氧化锂、氢氧化钠、氢氧化钾、氢氧化铷、过氧化钾、过氧化钠、四甲基氢氧化铵、四乙基氢氧化铵、四丙基氢氧化铵和四丁基氢氧化铵中的一种或多种。

3.根据权利要求1所述的方法，其特征在于，所述步骤(2)中煅烧的时间为1～20h。

4.根据权利要求1所述的方法，其特征在于，所述步骤(2)中煅烧的气氛包括氮气、氩气、氦气和氖气中的一种或多种。

5.根据权利要求1所述的方法，其特征在于，所述步骤(3)中浸取所用溶剂包括去离子水、硝酸、醋酸、草酸或酒石酸。

6.根据权利要求1或5所述的方法，其特征在于，所述步骤(3)中浸取所用溶剂的pH值为

1～7。

7.根据权利要求1所述的方法，其特征在于，所述步骤(3)中锂离子电池正极材料前驱体的质量与浸取所用溶剂的体积比为(0.1～20)g：(0.5～200)mL。
