专利号: 2020108364020
申请人: 林阳辉
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

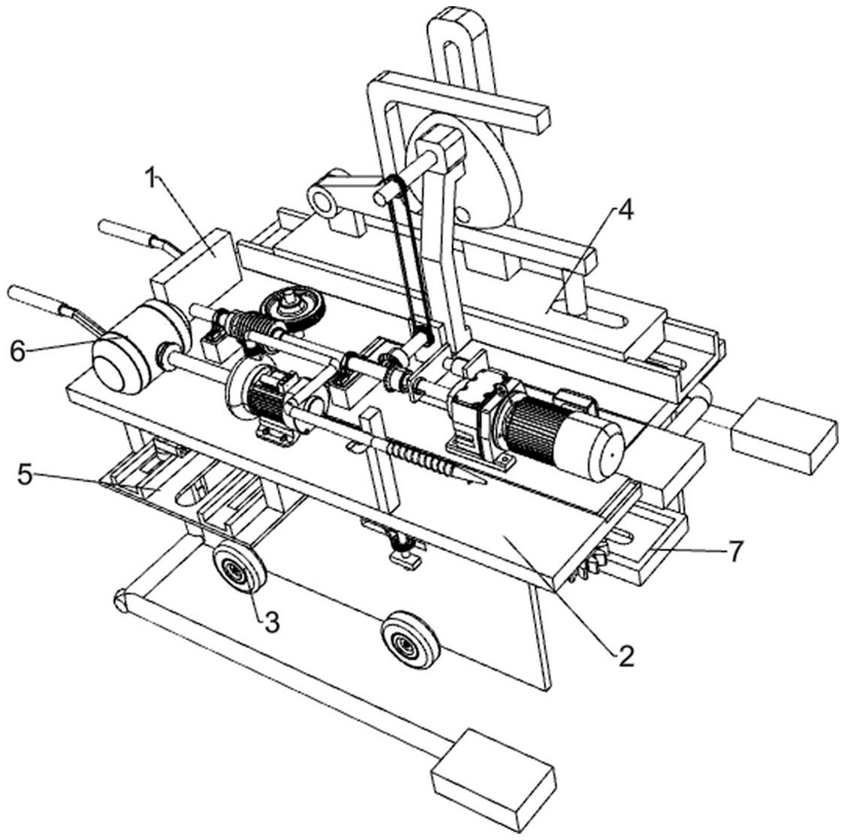

1.一种装饰装潢地板修补装置,包括有显示屏、车体和车轮,其特征是:还包括有清洁机构、紧固机构、人工填充蜡机构和上色抛光机构;显示屏与车体相连接;车体与车轮相连接;车体与清洁机构相连接;车体与紧固机构相连接;车体与人工填充蜡机构相连接;车体与上色抛光机构相连接;清洁机构与紧固机构相连接;紧固机构与上色抛光机构相连接。

2.如权利要求1所述的一种装饰装潢地板修补装置,其特征在于:清洁机构还包括有电机、第一传动杆、第一锥齿轮、第一滑套架、第一电动推杆、第一支撑架、第二锥齿轮、第二传动杆、第一传动轮、第二传动轮、第三传动杆、凸轮、第一滑块、套框架、第二电动推杆、第一连杆、清洁毛巾、第二支撑架、第一滑轨、第二滑块、第三支撑架、第二滑轨和第四传动杆;电机的输出轴与第一传动杆进行转动连接;第一传动杆与第一滑套架进行转动连接;第一锥齿轮与第一滑套架进行转动连接;第一滑套架与第一电动推杆进行插接;第一电动推杆与第一支撑架进行插接;第一锥齿轮与第二锥齿轮相啮合;第二锥齿轮与第二传动杆进行转动连接;第二传动杆与第一传动轮进行转动连接;第一传动轮外环面通过皮带与第二传动轮进行传动连接;第二传动轮与第三传动杆进行转动连接;第三传动杆与凸轮进行插接;第三传动杆与第二支撑架进行转动连接;凸轮与第一滑块进行插接;凸轮外环面设置有套框架;第一滑块与第二滑轨进行滑动连接;套框架与第二电动推杆进行插接;套框架与第四传动杆进行转动连接;第二电动推杆与第一连杆进行焊接;第一连杆与清洁毛巾进行插接;第二支撑架与第一滑轨进行焊接;第一滑轨与第二滑块进行滑动连接;第一滑轨与第二滑块均有一长条通孔内设置有第二电动推杆,第二滑块与第三支撑架进行插接;第二滑块与第二滑轨进行焊接;第三支撑架与第四传动杆进行转动连接;电机与车体进行螺栓连接;第一传动杆与车体进行转动连接;第一支撑架与车体进行螺栓连接;第二传动杆与车体进行转动连接;第一滑轨与车体进行螺栓连接;第一传动杆与紧固机构进行转动连接。

3.如权利要求2所述的一种装饰装潢地板修补装置,其特征在于:紧固机构还包括有蜗杆、蜗轮、第五传动杆、第一直齿轮、第二滑套架、第三电动推杆、第四支撑架、第一齿条、第二齿条、第五支撑架、第四电动推杆、第二连杆、第一紧压块、第五电动推杆、第三连杆、第二紧压块、第三传动轮和第四传动轮;蜗杆与蜗轮相啮合;蜗轮与第五传动杆进行转动连接;

第五传动杆与第二滑套架进行转动连接;第一直齿轮与第二滑套架进行转动连接;第二滑套架与第三电动推杆进行插接;第三电动推杆与第四支撑架进行插接;第一直齿轮一侧与第一齿条相啮合,第一直齿轮另一侧与第二齿条相啮合;第五支撑架一侧与第一齿条进行滑动连接,第五支撑架另一侧与第二齿条进行滑动连接;第一齿条与第四电动推杆进行插接;第四电动推杆与第二连杆进行焊接;第二连杆与第一紧压块进行插接;第二齿条与第五电动推杆进行插接;第五电动推杆与第三连杆进行焊接;第三连杆与第二紧压块进行插接;

第三传动轮与第五传动杆进行转动连接;第三传动轮外环面通过皮带与第四传动轮进行传动连接;第五传动杆与车体进行转动连接;第五支撑架与车体相连接;蜗杆与第一传动杆进行转动连接;第四传动轮与上色抛光机构相连接。

4.如权利要求3所述的一种装饰装潢地板修补装置,其特征在于:人工填充蜡机构还包括有固体蜡、第一管道、泵、第二管道、第三管道、喷头和喷涂开关;固体蜡与第一管道进行套接;第一管道与泵进行套接;泵与第二管道进行套接;第二管道与第三管道进行螺栓连接;第三管道与喷头进行螺栓连接;喷头外环面设置有喷涂开关;固体蜡与车体相连接;泵与车体相连接;第二管道与车体相互卡套。

5.如权利要求4所述的一种装饰装潢地板修补装置,其特征在于:上色抛光机构还包括有第六传动杆、第五传动轮、第六传动轮、第七传动杆、第二直齿轮、第三直齿轮、第八传动杆、电动滑轨、第三滑块、第四直齿轮、第五直齿轮、机体盖、第一机体外壳、第二机体外壳、机体滚动轮、第九传动杆、颜料盖、颜料外壳、海绵和地板刷;第六传动杆与第五传动轮进行转动连接;第五传动轮外环面通过皮带与第六传动轮进行传动连接;第六传动轮与第七传动杆进行转动连接;第七传动杆与第二直齿轮进行转动连接;第三直齿轮与第八传动杆进行转动连接;第八传动杆与第三滑块进行转动连接;第八传动杆与第四直齿轮进行转动连接;第八传动杆与第一机体外壳进行套接;电动滑轨与第三滑块进行滑动连接;第四直齿轮与第五直齿轮相啮合;第五直齿轮与第二机体外壳进行转动连接;机体盖与第二机体外壳进行螺栓连接;第一机体外壳上方设置有第四直齿轮;第一机体外壳上方设置有第五直齿轮;第一机体外壳与第二机体外壳进行套接;第一机体外壳与第九传动杆进行转动连接;第九传动杆与机体滚动轮进行转动连接;第二机体外壳与颜料盖进行套接;第二机体外壳与颜料外壳进行插接;第二机体外壳与海绵进行插接;第二机体外壳与地板刷进行插接;第六传动杆与车体相连接;第六传动杆与第四传动轮进行传动连接;第七传动杆与车体相连接;

电动滑轨与车体相连接。

6.如权利要求5所述的一种装饰装潢地板修补装置,其特征在于:第一滑套架由推板、凸块和滑套组成,第一滑套架的凸块与第一传动杆进行插接,滑套通过凸块与第一传动杆进行转动连接,推板与滑套进行插接。

7.如权利要求6所述的一种装饰装潢地板修补装置,其特征在于:套框架呈“ュ”型,其内环面可与凸轮外环面进行配合。

8.如权利要求7所述的一种装饰装潢地板修补装置,其特征在于:电动滑轨呈滑梯状,可以实现第三滑块斜向下的移动,并且电动滑轨中间有一个长条形的通孔,用来配合第八传动杆的移动。

9.如权利要求8所述的一种装饰装潢地板修补装置,其特征在于:地板刷的材料为马毛。
