1.一种基于喹吖啶酮‑联二噻吩的橙红色‑绿色显示电致变色材料，其特征在于，其单体如式(I)所示：

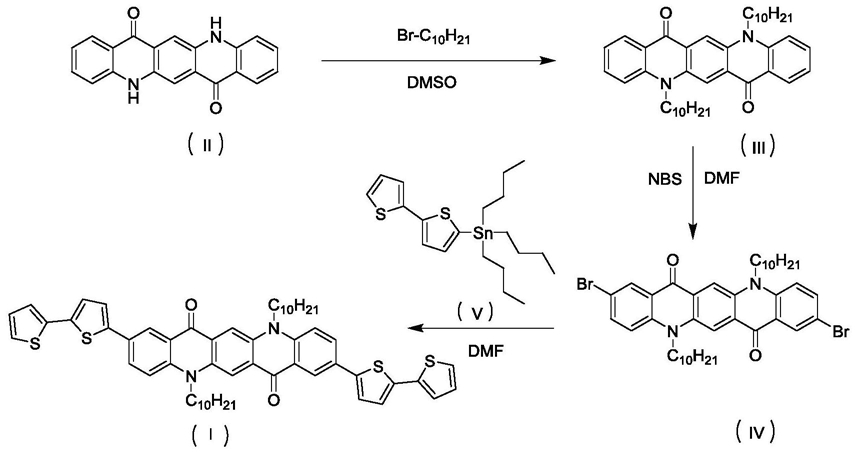

2.如权利要求1所述喹吖啶酮‑联二噻吩的橙红色‑绿色显示电致变色材料的制备方法，其特征在于，所述的制备方法包括以下步骤：

(1)喹吖啶酮(II)通过烷基化反应，得到喹吖啶酮衍生物C10QA(III)，所述结构式分别如下：

(2)C10QA(III)与N‑溴代丁二酰亚胺(NBS)发生溴化反应，得到溴化产物C10QA‑2Br(IV)，所述C10QA‑2Br结构式如下：(3)联二噻吩与三丁基氯化锡发生反应，生成锡化联二噻吩(V)，所述锡化联二噻吩结构式如下：

(4)C10QA‑2Br(IV)与锡化联二噻吩(V)经stille偶联反应生成目标产物C10QA‑2DT(I)；

(5)以C10QA‑2DT(I)为单体，采用电化学聚合制备基于喹吖啶酮‑联二噻吩的新型电致变色材料。

3.如权利要求2所述的制备方法，其特征在于，所述步骤(1)的操作过程如下：

将喹吖啶酮、1‑溴癸烷、氢氧化钠、四丁基溴化铵、二甲亚砜依次加入单口瓶中，常温搅拌24小时，后处理得到C10QA；所述喹吖啶酮、1‑溴癸烷、氢氧化钠、四丁基溴化铵的投料物质的量之比为1:3.5～4:3.5～4:0.4；所述二甲亚砜的加入体积以喹吖啶酮的质量计为8～

12mL/g；所述反应后处理方法为：反应结束后，用水和二氯甲烷萃取三次，萃取液浓缩后用无水硫酸钠除水，进行柱层析纯化，以硅胶为固定相，二氯甲烷和石油醚为流动相，二氯甲烷和石油醚的体积之比为2～2.5:1，收集含目标化合物的洗脱液，旋蒸除溶剂并干燥。

4.如权利要求2所述的制备方法，其特征在于，所述步骤(2)的操作过程如下：氮气保护下，将C10QA、NBS、N,N‑二甲基甲酰胺DMF依次加入到反应瓶中，加热回流，避光反应24小时，后处理得到溴化产物C10QA‑2Br；所述C10QA、NBS的投料物质的量之比为1:3.5～4；所述DMF加入体积以C10QA的质量计为10～15mL/g；所述反应后处理方法为：反应结束后，用水和二氯甲烷萃取三次，萃取液浓缩后用无水硫酸钠除水，进行柱层析纯化，以硅胶为固定相，二氯甲烷和石油醚为流动相，二氯甲烷和石油醚的体积之比为1～1.2:1，收集含目标化合物的洗脱液，旋蒸除溶剂并干燥。

5.如权利要求2所述的制备方法，其特征在于，所述步骤(3)的操作过程如下：氮气保护下，将联二噻吩溶解于无水无氧的四氢呋喃THF中，然后于‑78℃下滴加正丁基锂的正己烷溶液，保温搅拌1小时，之后加入三丁基氯化锡，继续保温搅拌1小时，接着自然升至常温，搅拌12小时，反应液经后处理，得到锡化联二噻吩；所述联二噻吩、正丁基锂、三丁基氯化锡的投料物质的量之比为1:1.05～1.1:1.3；所述THF的加入量以联二噻吩的质量计为9～12mL/g；所述反应后处理方法为：反应结束后，以三氧化二铝为固定相，二氯甲烷为流动相，收集含目标化合物的洗脱液，蒸除溶剂。

6.如权利要求2所述的制备方法，其特征在于，所述步骤(4)的操作过程如下：氮气保护下，将溴化产物C10QA‑2Br、锡化联二噻吩、四(三苯基膦)钯、DMF加入到反应瓶，加热回流12小时，后处理得到目标产物C10QA‑2DT；所述C10QA‑2Br、锡化二联噻吩的投料物质的量之比为1:3.5～4；所述DMF加入体积以C10QA‑2Br的质量计为20～30mL/g；所述反应后处理方法为：反应结束后，用水和氯仿萃取三次，萃取液浓缩后用无水硫酸钠除水，进行柱层析纯化，以硅胶为固定相，氯仿和石油醚为流动相，氯仿和石油醚的体积之比为0.9～1:1，收集含目标化合物的洗脱液，旋蒸除溶剂并干燥。

7.如权利要求2所述的制备方法，其特征在于，所述步骤(5)的操作过程如下：将式(I)所示的C10QA‑2DT溶解于氯仿和乙腈混合液中，加入四丁基六氟磷酸铵作为支撑电解质，扫速为100mV/s，经循环伏安法电化学聚合成膜，电压范围为0～1.3V，循环圈数为4～12圈；所述C10QA‑2DT浓度为0.1～2mmol/L；所述混合溶液中，体积比氯仿：乙腈＝9:1；所述四丁基六氟磷酸铵的浓度为0.05～0.5mol/L。
