专利号: 202010836891X
申请人: 西伯瀚(泰兴)传动技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

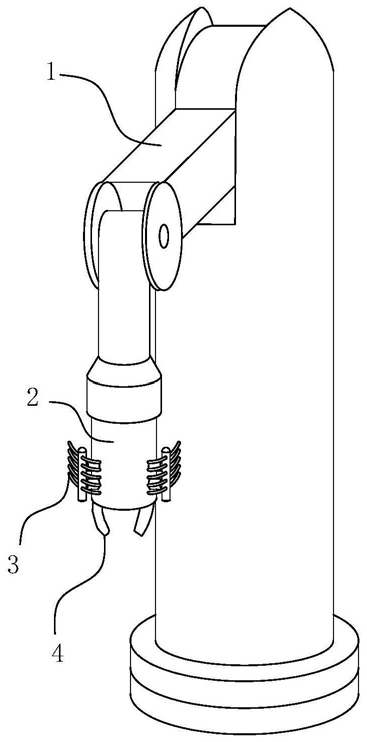

1.一种气爪式机械手,其特征在于,包括:机械臂(1),所述机械臂(1)的底部安装有安装筒(2),所述安装筒(2)的内部安装有气缸(5);

防护机构,所述防护机构安装于安装筒(2)的外壁周向,且防护机构设置有三个;

张紧机构(4),所述张紧机构(4)包括两个对称设置的L形臂(41),两个所述L形臂(41)的上部通过销轴(43)转动配合,所述L形臂(41)的折弯处通过转轴(42)转动配合在安装筒(2)上,所述气缸(5)的活塞端朝下并安装在销轴(43)上,当气缸(5)运行带动活塞端向下运动时,所述L形臂(41)的上部向下运动,L形臂(41)的下部向外运动;当气缸(5)运行带动活塞端向上运动时,所述L形臂(41)的上部向上运动,L形臂(41)的下部向内运动;及橡胶套(6),所述橡胶套(6)滑动配合在两个L形臂(41)的下部外壁上,所述安装筒(2)的外壁上还安装有安装板(7),所述安装板(7)的底部铰接有弹性伸缩杆,所述弹性伸缩杆的下端铰接在橡胶套(6)的顶部,所述橡胶套(6)的外壁下部设置有滑槽(68),所述滑槽(68)上滑动配合有滑套(62);

所述弹性伸缩杆包括中空杆(81),所述中空杆(81)的内壁上固定有第三弹簧件(82),所述第三弹簧件(82)的另一端固定有活动杆,所述活动杆的一端处于中空杆(81)的内部;

所述橡胶套(6)的前、后内壁上均设置有防滑部(61),所述防滑部(61)采用防滑涂层;

所述橡胶套(6)呈方形结构;

所述L形臂(41)的上部设置有腰形孔(44),所述销轴(43)活动贯穿两个L形臂(41)上的腰形孔(44),且销轴(43)的两端设置有防脱盖;

所述防护机构包括主防护杆(31),所述主防护杆(31)的两侧固定有若干个辅防护杆(34),所述主防护杆(31)的内侧固定有T形活塞杆(35),所述安装筒(2)的外壁上安装有活塞筒(32),所述T形活塞杆(35)的活塞筒(32)活动密封设置在活塞筒(32)中,所述活塞筒(32)中还设置有第一弹簧件(33);

所述橡胶套(6)的内壁上固定有环形气囊(63),所述活塞筒(32)上连接有管道,所述管道的另一端与环形气囊(63)相连通,所述管道上设置有单向出气阀,所述活塞筒(32)上设置有进气管,所述进气管上设置有单向进气阀;

所述滑槽(68)的顶部设置有弹簧腔(66),所述弹簧腔(66)的内顶壁固定有第二弹簧件(67),所述第二弹簧件(67)的下端固定在滑套(62)的顶部,当第二弹簧件(67)处于初始状态时,所述滑套(62)完全处于滑槽(68)中;

所述橡胶套(6)的上部内部设置有储油腔(65),所述橡胶套(6)的外壁上配合设置有进油嘴(64),且进油嘴(64)与储油腔(65)相连通,所述储油腔(65)的下部设有导油通道(69),且导油通道(69)向下延伸至滑套(62)的侧面,所述导油通道(69)与滑槽(68)之间设置有细孔。
