专利号: 2020108389189
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

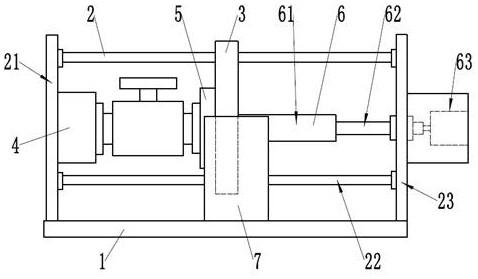

1.一种阀门静液压试验机紧固装置,包括底座(1)、立架(2)、滑动压板(3)、固定连接块(4)、压紧连接块(5)和压紧机构(6),其特征在于,还包括一对辅助压紧机构(7),一对辅助压紧机构(7)对称设置在所述滑动压板(3)的两侧,以用于辅助压紧所述滑动压板(3),所述辅助压紧机构(7)包括支座(71)、驱动块(72)、第一楔形块(73)、第二楔形块(74)、弹性助推组件(75)、压块(76)、驱动组件(77)和复位组件(79),所述支座(71)固设在所述底座(1)上,所述驱动块(72)横向活动设置在所述支座(71)上,所述第一楔形块(73)固装在所述驱动块(72)上,所述弹性助推组件(75)纵向滑动设置在所述支座(71)上,所述第二楔形块(74)与所述弹性助推组件(75)连接,且所述第二楔形块(74)外侧的第二斜面(741)与所述第一楔形块(73)内侧的第一斜面(731)相配合,所述压块(76)的外侧与所述弹性助推组件(75)连接,所述驱动组件(77)设置在所述支座(71)上,所述驱动组件(77)驱使所述驱动块(72)移动时,所述驱动块(72)通过所述第一楔形块(73)和所述第二楔形块(74)推动所述弹性助推组件(75),使得所述压块(76)内侧的斜压面(761)抵压在所述滑动压板(3)的侧缘上,所述复位组件(79)用于驱使所述弹性助推组件(75)带动所述压块(76)复位。

2.根据权利要求1所述的阀门静液压试验机紧固装置,其特征在于,所述弹性助推组件(75)包括移动块(751)、助推座(752)和助推弹簧(754),所述移动块(751)滑动设置在所述支座(71)上,所述助推座(752)活动设置在所述移动块(751)的内侧,所述助推弹簧(754)设置在所述移动块(751)与所述助推座(752)之间。

3.根据权利要求2所述的阀门静液压试验机紧固装置,其特征在于,所述移动块(751)的内侧面上连接设置有导杆(753),所述助推座(752)上设置有导向孔(7521),所述导杆(753)滑动设置在所述导向孔(7521)内。

4.根据权利要求3所述的阀门静液压试验机紧固装置,其特征在于,所述弹性助推组件(75)还包括一限位杆(713),所述限位杆(713)包括大径杆部(7131)和小径杆部(7132),所述小径杆部(7132)的一端连接在所述支座(71)上,所述小径杆部(7132)的另一端穿过所述助推座(752)上的穿孔(7522)与所述大径杆部(7131)连接,所述大径杆部(7131)容置在所述压块(76)上的收容孔(762)内。

5.根据权利要求4所述的阀门静液压试验机紧固装置,其特征在于,所述驱动组件(77)包括驱动电机(771)、凸轮(772)、驱动杆(773)、第一复位弹簧(775)和第二复位弹簧(776),所述驱动电机(771)固设在所述支座(71)上,所述凸轮(772)转动设置在所述支座(71)上,所述驱动电机(771)的输出轴与所述凸轮(772)传动连接,所述驱动杆(773)滑动设置在所述支座(71)上,且所述驱动杆(773)的一端抵靠在所述凸轮(772)的外周上,所述驱动杆(773)的另一端抵靠在所述驱动块(72)上,所述第一复位弹簧(775)设置在所述支座(71)与所述驱动杆(773)之间以能够驱使所述驱动杆(773)复位,所述第二复位弹簧(776)设置在所述支座(71)与所述驱动块(72)之间以能够驱使所述驱动块(72)复位。

6.根据权利要求5所述的阀门静液压试验机紧固装置,其特征在于,所述复位组件(79)包括拉伸弹簧(791)、第一挂耳(792)和第二挂耳(793),所述第一挂耳(792)固设在所述助推座(752)上,所述第二挂耳(793)固设在所述支座(71)上,所述拉伸弹簧(791)的一端连接在所述第一挂耳(792)上,所述拉伸弹簧(791)的另一端连接在所述第二挂耳(793)上。

7.根据权利要求6所述的阀门静液压试验机紧固装置,其特征在于,所述辅助压紧机构(7)还包括导向组件(78),所述导向组件(78)包括延伸杆(781)和导向杆(782),所述延伸杆(781)连接设置在所述驱动块(72)上,所述导向杆(782)固接在所述支座(71)上,所述导向杆(782)与所述延伸杆(781)上的滑孔(7811)滑动配合。

8.根据权利要求7所述的阀门静液压试验机紧固装置,其特征在于,所述延伸杆(781)的端部设置有滚轮(783),所述支座(71)上设置有轨道(784),所述滚轮(783)在所述轨道(784)上滚动。

9.根据权利要求2所述的阀门静液压试验机紧固装置,其特征在于,所述移动块(751)的T形滑部(7511)滑动设置在所述支座(71)上的T形滑槽(7121)内。

10.根据权利要求5所述的阀门静液压试验机紧固装置,其特征在于,所述支座(71)的安装孔(7122)内安装有一导向套(774),所述驱动杆(773)与所述导向套(774)滑动配合,所述第一复位弹簧(775)设置在所述导向套(774)与所述驱动杆(773)之间。
