专利号: 2020108394365
申请人: 中科华控航天科技合肥有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

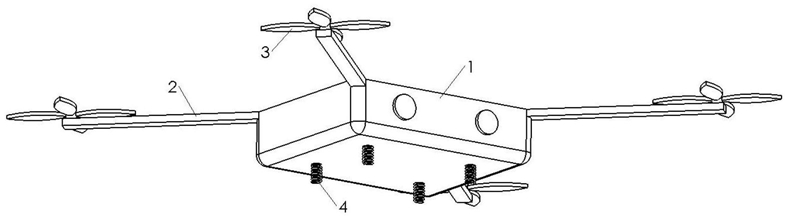

1.一种无人机紧急迫降落地缓冲装置,包括无人机本体(1),其特征在于,所述无人机本体(1)四角均设置有机翼(2),所述机翼(2)端部设置有螺旋桨(3),所述无人机本体(1)底部设置含有缓冲弹簧(4)的降落缓冲装置,所述缓冲弹簧(4)上设置有降落支撑装置;

所述降落缓冲装置包括第一转动槽(5)、第二转动槽(6)、落地缓冲板(12)和弹簧放置槽(13),所述第一转动槽(5)和第二转动槽(6)均设置在缓冲弹簧(4)上,所述弹簧放置槽(13)呈环形,且弹簧放置槽(13)开设在落地缓冲板(12)顶部;

所述降落支撑装置包括放置台(7)、限位管(8)、伸缩杆(9)、压缩弹簧(10)和落地支撑板(11),所述放置台(7)和限位管(8)均与缓冲弹簧(4)转动连接,所述放置台(7)与伸缩杆(9)同轴固定设置,所述伸缩杆(9)与限位管(8)滑动连接,所述压缩弹簧(10)套设在伸缩杆(9)外侧壁,所述压缩弹簧(10)两端分别与放置台(7)端面和限位管(8)固定连接,所述落地支撑板(11)设置在伸缩杆(9)端部;

所述放置台(7)包括放置筒(71)、第一转动环(72)和放置槽(73),所述放置槽(73)同轴设置在放置筒(71)上,所述第一转动环(72)设置在放置筒(71)端部;

所述限位管(8)包括第二转动管(81)和滑动管(82),所述第二转动管(81)和滑动管(82)轴线相互垂直,且第二转动管(81)和滑动管(82)外侧壁焊接。

2.根据权利要求1所述的一种无人机紧急迫降落地缓冲装置,其特征在于,所述第一转动槽(5)和第二转动槽(6)设置在不同圈数的缓冲弹簧(4)外侧壁上,且第一转动槽(5)和第二转动槽(6)在缓冲弹簧(4)外侧壁上相距最远的两端。

3.根据权利要求1所述的一种无人机紧急迫降落地缓冲装置,其特征在于,所述落地缓冲板(12)材质为具有弹性的聚丙烯。
