专利号: 2020108397452
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

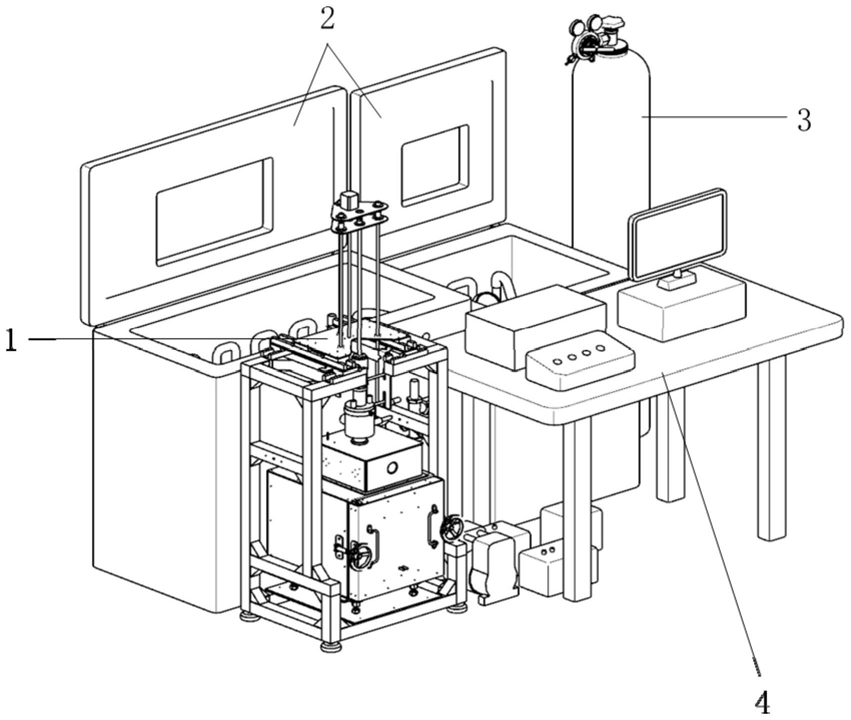

1.一种冷热冲击试验装置,用于试验试样(114)的冷热冲击试验,其特征在于,包括:试验机(1);以及

供气件(2),供气件(2)与试验机(1)连通并组成供气回路;

其中,试验机(1)包括冷却部、制热部和传送件,冷却部与供气件(2)连通,制热部用于加热试验试样(114),传送件用于试验试样(114)在冷却部与制热部之间的往复传送;

供气件(2)包括至少一个低温箱,低温箱制冷供气件(2)内气体;

试验试样(114)在制热部内加热后传送回冷却部,供气件(2)向冷却部供气,以进行冷热冲击试验。

2.根据权利要求1所述的冷热冲击试验装置,其特征在于:传送件包括第一电机(101)、上支撑板(102)、移动板(103)、第一导轨(104)、丝杠(105)、升降杆(106)和下支撑板(107);

上支撑板(102)位于下支撑板(107)上方,第一电机(101)固定设置在上支撑板(102)上;

移动板(103)上设有与丝杠(105)相匹配的丝杠(105)孔和与第一导轨(104)相匹配的导向孔,丝杠(105)穿过丝杠(105)孔与第一电机(101)的输出端相连,第一导轨(104)一端与上支撑板(102)相连,第一导轨(104)另一端穿过导向孔与下支撑板(107)相连;

且升降杆(106)一端与移动板(103)相连,升降杆(106)另一端设有用于夹持试验试样(114)的夹具(113),第一导轨(104)和导向孔均有若干个并一一对应设置;

其中,第一电机(101)驱动丝杠(105)转动,以使移动板(103)升降,以使升降杆(106)升降。

3.根据权利要求2所述的冷热冲击试验装置,其特征在于:传送件还包括微调机构,微调机构包括相互垂直设置的第一滑块导轨(108)和第二滑块导轨(109),第二滑块导轨(109)一端与第一滑块导轨(108)相连,第二滑块导轨(109)另一端与下支撑板(107)相连。

4.根据权利要求1所述的冷热冲击试验装置,其特征在于:冷却部包括冷却体(111)和位于冷却体(111)上的测温仪(112),冷却体(111)内设有冷却腔,冷却腔分别与供气件(2)和制热部连通。

5.根据权利要求1所述的冷热冲击试验装置,其特征在于:试验机(1)还包括分隔部,分隔部包括箱体(501)、第二电机(502)、第二导轨(503)、连接件(504)和堵头(505);

箱体(501)一端与冷却部相连,箱体(501)另一端与制热部相连,且箱体(501)上设有供传送件通过的通孔;

第二电机(502)固定在箱体(501)的侧壁上,且第二电机(502)的输出端与第二导轨(503)相连,堵头(505)通过连接件(504)滑动设置在第二导轨(503)上;

箱体(501)内设有与堵头(505)相匹配的封堵坡(507),通孔穿过封堵坡(507);箱体(501)上还设有第一冷却管(506),第一冷却管(506)位于箱体(501)的近制热部端;

其中,第二电机(502)驱动堵头(505)沿第二导轨(503)往复滑动,堵头(505)与封堵坡(507)抵接时封堵通孔。

6.根据权利要求1所述的冷热冲击试验装置,其特征在于:制热部包括加热炉(601)、第二冷却管(602)、机架(603)和调节支撑脚(604);

加热炉(601)放置在机架(603)上,且加热炉(601)的底面与调节支撑脚(604)相连;

第二冷却管(602)与加热炉(601)相连,以冷却加热炉(601)。

7.根据权利要求1所述的冷热冲击试验装置,其特征在于:低温箱包括相互连通的第一低温箱(201)和第二低温箱(204);

第一低温箱(201)内设有相互连通的第一盘管(202)和第一储气罐(203);

第二低温箱(204)内设有相互连通的第二盘管(205)和第二储气罐(207)。

8.根据权利要求7所述的冷热冲击试验装置,其特征在于:供气件(2)还包括第一气管、气压表(206)和泵体;

第一气管、低温箱和冷却部组成供气回路,气压表(206)和泵体均位于第一气管上,且泵体包括真空泵(208)和压力泵(209)。

9.根据权利要求1所述的冷热冲击试验装置,其特征在于:所述的冷热冲击试验装置还包括与供气件(2)连通的补气装置(3),补气装置(3)包括气瓶(302)、第二气管和减压阀(301),第二气管一端与气瓶(302)连通,第二气管另一端与供气件(2)连通,减压阀(301)位于第二气管上。

10.根据权利要求1所述的冷热冲击试验装置,其特征在于:所述的冷热冲击试验装置还包括控制件(4),控制件(4)控制试验机(1)和供气件(2)的工作;

控制件(4)包括控制台(401)、温度处理装置(402)、处理装置(403)和试验台(404);

温度处理装置(402)与冷却部电连接,控制台(401)、温度处理装置(402)、试验机(1)和供气件(2)均与处理装置(403)电连接;

控制台(401)、温度处理装置(402)和处理装置(403)均放置在试验台(404)上。
