专利号: 2020108420336
申请人: 山东工业职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

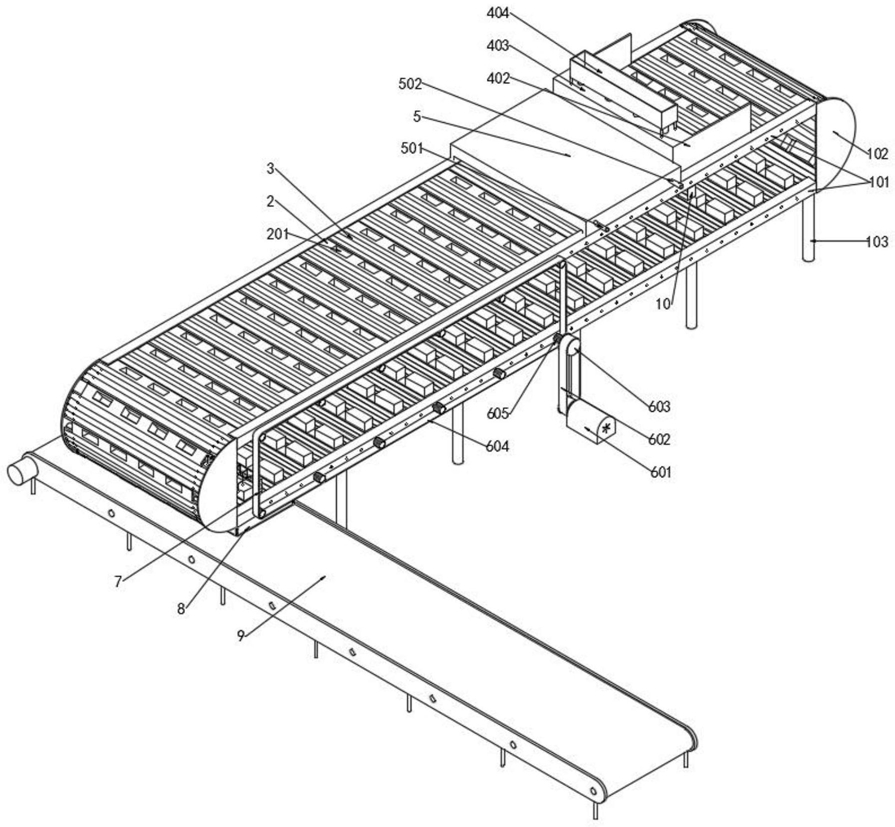

1.一种金属锭铸造生产线,其特征在于:包括框架(1)、金属锭铸造板(2)、连接板(3)、刮料盒(4)、驱动装置(6),所述的框架(1)包括上下各两根对称布置的横梁(101)、四块第一端板(102)、与下方横梁(101)底部固定连接的若干根支撑腿(103),所述的第一端板(102)设置于上下横梁(101)之间,并与两根横梁(101)端部固定连接,所述的横梁(101)内部设有内腔(1011),内腔(1011)上方内侧、外侧分别设有开口滑道(1012)、内滑道(1013),内腔(1011)内部设有若干个第一齿轮(104)以及支撑转轮(105),金属锭铸造板(2)、连接板(3)依次铰接成链状围绕成一个封闭的运载面,金属锭铸造板(2)、连接板(3)铰接形成的顶面为平整的平面,金属锭铸造板(2)上设有铸造模(201),铸造模(201)开口朝上,金属锭铸造板(2)两端底面设有第一齿条(202)、连接板(3)两端底面设有第二齿条(301),金属锭铸造板(2)、连接板(3)两端均穿过开口滑道(1012)搭放于内滑道(1013)上,若干个第一齿轮(104)分别与第一齿条(202)、第二齿条(301)啮合连接,刮料盒(4)包括刮料板(401)、刮料板(401)两侧固定连接的挡料板(402) ,刮料板(401)、挡料板(402)底面与运载面顶面接触,挡料板(402)侧壁与横梁(101)固定连接,所述的驱动装置(6)包括第一电机(601),第一电机(601)输出轴带动第一齿轮(104)旋转,上方横梁(101)下方固定有振动装置(10),所述的振动装置(10)包括固定板(1001)、底部拉板(10021)、电缸(1003)、振动棒(1004),固定板(1001)两端分别与上方两根横梁(101)固定连接,固定板(1001)顶面内凹有水平滑槽(10011),底部拉板(10021)、电缸(1003)、振动棒(1004)均设置于水平滑槽(10011)内部,底部拉板(10021)顶面设有第三齿条(10022),电缸(1003)活塞杆末端与底部拉板(10021)一端固定连接,振动棒(1004)包括第二击打头(10041)、第二垂直杆(10042)、第三齿轮(10043)、转轴(10044),两根转轴(10044)分别固定于第三齿轮(10043)轴向的两端,转轴(10044)转动插设于水平滑槽(10011)内壁中,第二垂直杆(10042)上下两端分别与第二击打头(10041)、第三齿轮(10043)齿面固定连接,第三齿轮(10043)与第三齿条(10022)啮合连接。2.根据权利要求1所述的一种金属锭铸造生产线,其特征在于:所述的第一端板(102)内侧设有导向转轮(1021),导向转轮(1021)插入至金属锭铸造板(2)、连接板(3)围绕成的运载面内部,使得运载面两端为弧形。3.根据权利要求1或2所述的一种金属锭铸造生产线,其特征在于:相邻两块金属锭铸造板(2)之间设有3~7块连接板(3),金属锭铸造板(2)、连接板(3)之间以及相邻两块连接板(3)之间均通过插设连接轴(302)进行铰接。4.根据权利要求3所述的一种金属锭铸造生产线,其特征在于:所述的刮料板(401)顶部设有防溅板(403),所述的防溅板(403)上插设有与铸造模(201)等同数量的下料管(405),下料管(405)上方贯通连接有上端开口的填料盒(404)或填料总管(4051),当下料管(405)上方贯通连接的是填料总管(4051)时,两块挡料板(402)之间架设有若干根气体保护支管(4061),气体保护支管(4061)上设有若干个开口朝下的出气孔,若干根气体保护支管(4061)共同与气体保护总管(406)贯通连接。

5.根据权利要求1或2或4所述的一种金属锭铸造生产线,其特征在于:运载面上方设有冷却装置(5),所述的冷却装置(5)位于刮料盒(4)的前端,所述的冷却装置(5)内部设有冷却内腔(503),冷却装置(5)外部设有与冷却内腔(503)贯通连接的进气口(501)、排气口(502),进气口(501)位于排气口(502)前方。6.根据权利要求5所述的一种金属锭铸造生产线,其特征在于:所述的驱动装置(6)包括第一电机(601)、第一同步带(602)、皮带轮(603)、第二同步带(604)、第二齿轮(605),若干个第二齿轮(605)通过连接轴与同一侧上方、下方横梁(101)内部的第一齿轮(104)固定连接,第二同步带(604)套设在所有的第二齿轮(605)上,第一电机(601)输出轴上的皮带轮与皮带轮(603)之间共同套设第一同步带(602),皮带轮(603)与一个第二齿轮(605)固定连接。7.根据权利要求4或6所述的一种金属锭铸造生产线,其特征在于:所述的振动装置(10)位于下料管(405)正下方,运载面向前移动,铸造模(201)移动至下料管(405)正下方时,第二击打头(10041)位于相邻两个铸造模(201)之间,且第二击打头(10041)高于铸造模(201)底面。8.根据权利要求4或6所述的一种金属锭铸造生产线,其特征在于:所述的下方的横梁(101)前端顶面固定有辅助下料装置(7),所述的辅助下料装置(7)包括两块第二端板(701)、水平杆(702)、侧位击打器(703)、转杆(704)、第二电机(705)、垂直击打器(706)、套筒(707)、推力弹簧(708),第二端板(701)与横梁(101)固定连接,水平杆(702)两端分别与两块第二端板(701)顶面固定连接,转杆(704)两端穿过第二端板(701),转杆(704)一端与第二电机(705)输出轴固定连接,侧位击打器(703)与转杆(704)固定连接,侧位击打器(703)包括一个或两个击打端,击打端通过杆与转杆(704)固定连接,垂直击打器(706)包括第一击打头(7061)、第一垂直杆(7062),第一击打头(7061)固定于第一垂直杆(7062)下端,第一垂直杆(7062)上设有垂直滑道(7063),转杆(704)穿过垂直滑道(7063),第一垂直杆(7062)上位于垂直滑道(7063)上方设有压板(7064),转杆(704)上固定有凸轮(7041),凸轮(7041)行线部与压板(7064)接触,水平杆(702)下方固定有套筒(707),第一垂直杆(7062)顶端插设于套筒(707)内部,套筒(707)内部设有推力弹簧(708),推力弹簧(708)位于第一垂直杆(7062)顶端与套筒(707)顶面之间。9.根据权利要求8所述的一种金属锭铸造生产线,其特征在于:下方横梁(101)底面固定有下料板(8),下料板(8)位于辅助下料装置(7)正下方,下料板(8)包括底板(801)、侧板(802)、连接杆(803)、第一固定杆(804)、拉力弹簧(805)第二固定杆(806),侧板(802)固定于底板(801)上方前后两侧,底板(801)左端两侧分别与连接杆(803)固定连接,连接杆(803)左端与第一固定杆(804)底部铰接,两根第一固定杆(804)顶部与左侧横梁(101)底面固定连接,两根第二固定杆(806)顶面与右侧横梁(101)底面固定连接,拉力弹簧(805)上下两端分别与第二固定杆(806)底面、底板(801)顶面固定连接,下料板(8)下方设有传送带(9),传送带(9)顶面从左向右移动。10.一种金属锭成型转运方法,其特征在于,包括以下步骤:A、金属锭铸造板(2)、连接板(3)组成的运载面移动,铸造模(201)移动到下料管(405)下方时,金属液通过下料管(405)倒入到铸造模(201)内部,运载面继续向前移动,如果倒入的金属液体积大于铸造模(201)内部的容积,多余的金属液被刮料板(401)阻拦,并流入到下一个铸造模(201)内部;B、装有金属液的铸造模(201)移动到冷却装置(5)下方,冷气通过进气口(501)进入,通过出气口(502)排出,持续对冷却装置(5)进行降温,进而加快铸造模(201)内部金属液的冷却;C、在向铸造模(201)内部灌入金属液时,电缸(1003)带动底部拉板(10021)往复运动,第三齿条(10022)带动第三齿轮(10043)往复旋转,使得第二击打头(10041)有频率的敲击铸造模(201)侧面,有利于将金属液灌入时内部携带的气泡敲碎排出,避免金属锭内部出现气孔的现象;D、铸造好的金属锭向前移动,通过前端第一挡板(102)的导向转轮(1021)转向后,铸造模(201)的开口朝下,金属锭掉落到下料板(8)上,在右侧金属锭重力的作用下,下料板(8)右端下拉拉力弹簧(805),使得下料板(8)右端向下倾斜,下料板(8)上的金属锭向右滑落到传送带(9)上,下料板(8)有效的避免了金属锭直接掉落对传送带(9)造成冲击;E、当带有金属锭的铸造模(201)移动到下料板(8)上方时,第二电机(705)带动转杆(704)转动,侧位击打器(703)对铸造模(201)一侧或两侧进行敲击,同时转杆(704)转动带动凸轮(7041)转动,在推力弹簧(708)的推动下第一击打头(7061)下移,敲击铸造模(201)底面,辅助铸造模(201)内部的金属锭掉落。
