专利号: 2020108425170
申请人: 江苏华淼电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

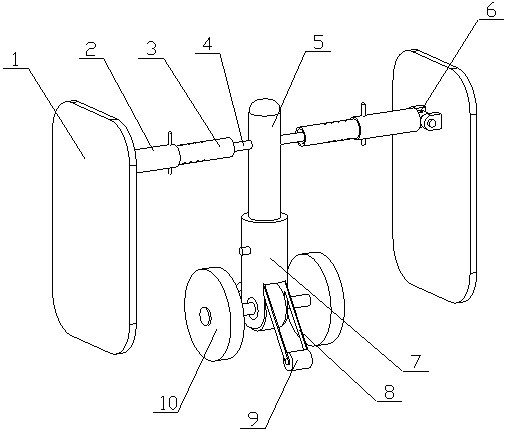

1.一种水利沟槽侧壁夯实机,其特征是:由一个主体装置和两个推压装置组成,主体装置位于两个推压装置之间,且和两个推压装置相连接,主体装置由支撑杆、支撑套、支撑架、辅撑轮、配重轮、安装座、高度限位销、步进电机、转动轴、安装槽、固定孔和贯穿孔组成,支撑套底部开有安装槽,步进电机置于安装槽内,所述步进电机为双轴电机,两个转动轴一端分别和两个电机轴相连接,转动轴另一端穿过支撑套上的轴承延伸至支撑套外,转动轴另一端上套置有配重轮,支撑套上靠近安装槽槽底处置有两个相对的支撑架,所述支撑架底部置有辅撑轮,支撑套上开有两个相对的固定孔,支撑杆一端置于支撑套内,支撑杆上开有多组贯穿孔,一组贯穿孔由两个相对的贯穿孔组成,高度限位销贯穿两个固定孔和一组贯穿孔,支撑杆另一端延伸至超出支撑套,支撑杆另一端内置有安装座,推压装置由夯实板、连接套筒、连接杆、电动推杆、连接耳、长度限位销、调节孔和通孔组成,电动推杆一端和安装座侧面相连接,电动推杆另一端穿过连接杆侧面向外延伸至一段距离,连接杆一端和电动推杆另一端相连接,连接杆靠近另一端处等距开有多组通孔,一组所述通孔由两个相对的通孔组成,连接套筒一端套置于连接杆另一端上,连接套筒上开有两个相对的调节孔,长度限位销贯穿调节孔和一组通孔,连接套筒另一端置有连接耳,夯实板侧面上同样置有连接耳,所述夯实板上的连接耳通过铰接轴和连接套筒上的连接耳相铰接。

2.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述夯实板、连接耳配合连接套筒的设计,能够通过夯实板和连接套筒上的连接耳的铰接关系,调整夯实板的倾斜角度,以适应不同侧壁的沟槽的夯实需求。

3.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述高度限位销和支撑套之间设置有连接绳。

4.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述长度限位销上置有限位帽的设计,能够对限位销进行固定,避免夯实板夯实沟槽槽壁过程中,限位销因震动里从连接套筒上脱落。

5.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述支撑杆和夯实板之间设置有伸缩杆。

6.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述连接耳上置有限扣的设计,调整好夯实板的倾斜角度后,能够进行限位,避免对沟槽两侧夯实过程中,夯实板角度发生倾斜。

7.根据权利要求5所述的一种水利沟槽侧壁夯实机,其特征在于所述支撑杆顶部置有推杆,沟槽侧壁夯实过程中,工人手持推杆,能够帮助调整夯实机的前进方向,避免夯实机前进过程中出现方向偏差。

8.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于使用时,当沟槽深度超过夯实板长度时,根据夯实板的长度,将沟槽侧壁分层,然后从上置下或从下至上逐层夯实,完成侧壁一层的夯实后,可以通过高度限位销,配合支撑杆、支撑套上的固定孔、贯穿孔进行高度的调节,进行侧壁下一层的夯实,进而实现对沟槽侧壁全面夯实。

9.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述夯实板底部向支撑套方向弧形折弯,当夯实板底部贴合槽底向两侧拍打时,使沟槽槽底与沟槽侧面能够弧形过度。

10.根据权利要求1所述的一种水利沟槽侧壁夯实机,其特征在于所述步进电机、配重轮配合电动推杆、夯实板的设计,能够通过步进电机的间隔时间,利用电动夯实板带动夯实板不断对沟槽的同一个位置进行重复挤压,同时,利用步进电机电机轴的转动,能够使装置间断性前进。
