专利号: 2020108444862
申请人: 杭州玉能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

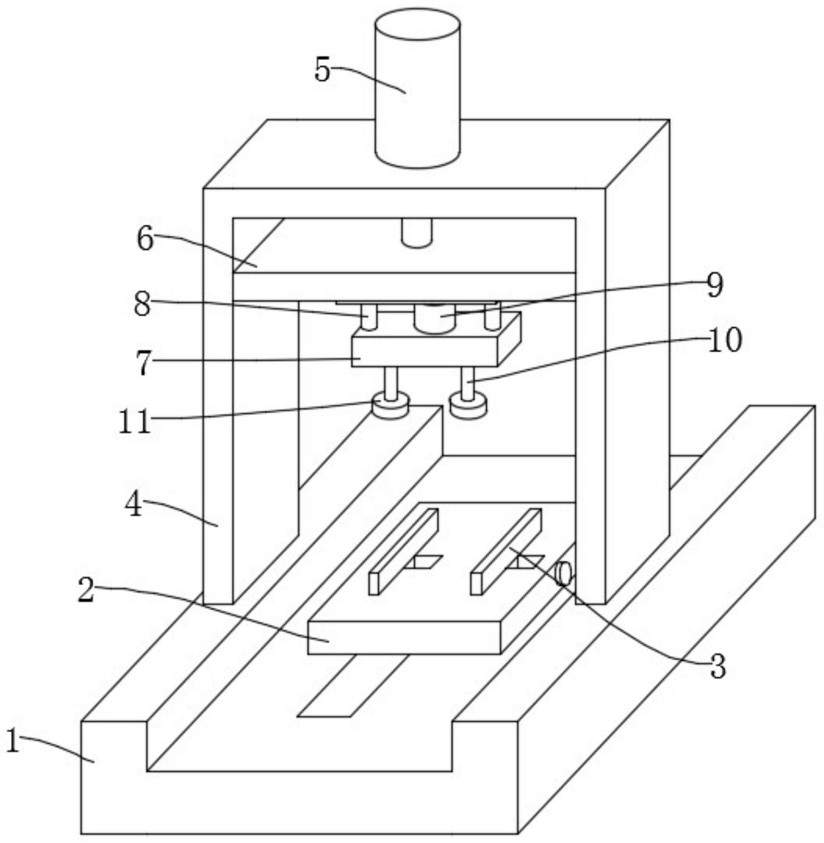

1.一种机械加工用钢构件磨削用自动化机床,包括工作台(1),其特征在于:所述工作台(1)上安装磁盘(2),所述磁盘(2)上安装定位机构(3),所述工作台(1)的顶面两侧安装固定架(4),所述固定架(4)的顶部固定安装液压顶杆(5),所述固定架(4)的内壁间滑动卡接压板(6),所述液压顶杆(5)的推杆固定连接压板(6)的顶部,所述压板(6)的底面设有传动箱(7),所述传动箱(7)顶部与压板(6)间安装调节机构(8),所述传动箱(7)的顶部固定安装电机(9),所述电机(9)的输出轴伸入传动箱(7)内并固定套接主动齿轮(12),所述传动箱(7)的底部两侧均转动套接转轴(10),所述转轴(10)的顶部均伸入传动箱(7)内并固定套接从动齿轮(13),所述从动齿轮(13)啮合主动齿轮(12),所述转轴(10)的底部均固定安装砂轮(11)。2.根据权利要求1所述的一种机械加工用钢构件磨削用自动化机床,其特征在于:所述磁盘(2)为T型结构,且磁盘(2)的底部滑动卡接工作台(1),所述磁盘(2)底部与工作台(1)间安装丝杠(14),且丝杠(14)的一端与工作台(1)间安装驱动电机。3.根据权利要求1所述的一种机械加工用钢构件磨削用自动化机床,其特征在于:所述定位机构(3)包括滑槽(32),所述磁盘(2)的顶部两侧均开有滑槽(32),所述滑槽(32)间转动套接双头螺柱(34),所述滑槽(32)内均滑动卡接夹板(31),所述夹板(31)通过螺纹结构连接双头螺柱(34),所述双头螺柱(34)的一端贯穿磁盘(2)外壁并固定安装转盘(33)。4.根据权利要求3所述的一种机械加工用钢构件磨削用自动化机床,其特征在于:两个所述滑槽(32)和夹板(31)均沿磁盘(2)的中线对称分布,所述双头螺柱(34)的两端螺纹螺距相同且旋向相反。5.根据权利要求1所述的一种机械加工用钢构件磨削用自动化机床,其特征在于:所述调节机构(8)包括连接槽(82),所述压板(6)内开有连接槽(82),所述连接槽(82)的一端转动套接调节轴(81),所述调节轴(81)上固定套接蜗轮(83),所述连接槽(82)的另一端转动套接蜗杆(84),所述蜗杆(84)和蜗轮(83)啮合于连接槽(82)内,所述蜗杆(84)的一端固定连接马达(85)的输出轴,所述调节轴(81)的底部贯穿压板(6)并固定连接吊板(86),所述吊板(86)的两端底部均固定连接连杆(87),所述连杆(87)固定连接传动箱(7)的顶部两侧。6.根据权利要求5所述的一种机械加工用钢构件磨削用自动化机床,其特征在于:所述调节轴(81)的轴线与电机(9)的轴线重合,且调节轴(81)的轴线和电机(9)的轴线均正对磁盘(2)的中线。
