1.一种金属-氮-氢体系储氢材料的合成方法，其特征主要包括以下步骤：(1)在惰性气体保护下，将一定量的金属锂加入球磨罐中，并按一定球料比加入磨球后密封球磨罐；

(2)将球磨罐抽真空，然后向其中通入氨气；

(3)将球磨罐装在球磨机上，并以一定的转速球磨反应一定时间；

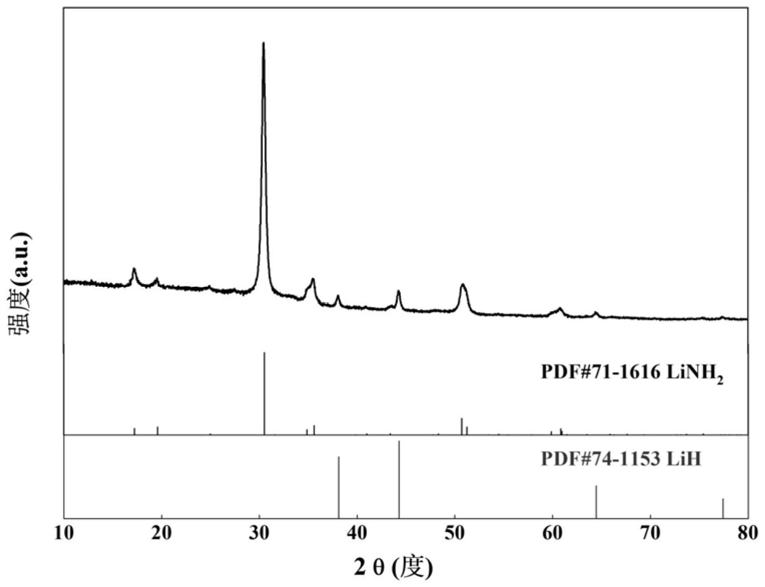

(4)待反应结束后，将球磨罐中气体排出并抽真空，然后在惰性气氛下取出产物，经后处理后得到LiNH2-LiH储氢材料。

2.如权利要求1所述一种金属-氮-氢体系储氢材料的合成方法，其特征在于：步骤(1)和(4)中所述惰性气氛为氩气或氦气的任意一种或两种混合。

3.如权利要求1所述的一种金属-氮-氢体系储氢材料的合成方法，其特征在于：步骤(1)中所述的球料比为(20～80):1。

4.如权利要求1所述的一种金属-氮-氢体系储氢材料的合成方法，其特征在于：步骤(2)中氨气的通入量与金属锂的摩尔比为1:(2-4)。

5.如权利要求1所述的一种金属-氮-氢体系储氢材料的合成方法，其特征在于：步骤(3)中所述的球磨转速为200～500r/min，球磨时间为6～48h。

6.如权利要求1所述的一种金属-氮-氢体系储氢材料的合成方法，其特征在于：步骤(4)中所述的后处理是将产物用200-600目的筛网进行过筛，通过固固分离的方式除去多余的金属后得到LiNH2-LiH储氢材料。

7.如权利要求1所述的一种金属-氮-氢体系储氢材料的合成方法，其特征在于：该合成方法所涉及的化学方程式为：

2Li+NH3→LiNH2+LiH。
