1.一种氨基锂的合成方法，其特征在于包含如下步骤：

(1)在惰性气氛下，将氢化钙与氢氧化锂按一定比例加入到球磨罐中，并根据球料比装入磨球后封闭球磨罐；

(2)将球磨罐装在球磨机上并以一定的转速球磨一定时间；

(3)将步骤(2)球磨后的封闭球磨罐中的气体抽出后通入过量的氨气；

(4)将球磨罐装在球磨机上以一定转速球磨反应一定时间；

(5)球磨结束后，排出球磨罐中的气体后在惰性气氛下将粉体从球磨罐中取出并进行后处理，得到氨基锂。

2.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(1)和(5)中所述的惰性气体为氩气、氦气或者两者的混合物。

3.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(1)中所述的氢氧化锂为无水氢氧化锂，氢化钙与氢氧化锂的摩尔比为1：(1～1.2)。

4.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(1)中所述的球料比为(40～100)：1。

5.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(2)中所述球磨转速为300～500r/min，球磨时间为12～60h。

6.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(3)中氨气的通入量与氢氧化锂的摩尔比为(2-4):1。

7.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(4)中所述球磨转速为100～500r/min，球磨时间为3～50h。

8.如权利要求1所述的一种氨基锂的合成方法，其特征在于：步骤(5)中所述的后处理为将粉体转移至分离容器后，将液氨引入分离容器，经固液分离，收集液体并在加热条件下将液氨全部转化为可收集的氨气后，得到氨基锂。

9.如权利要求8所述的一种氨基锂的合成方法，其特征在于：所述的加热条件为30～60℃。

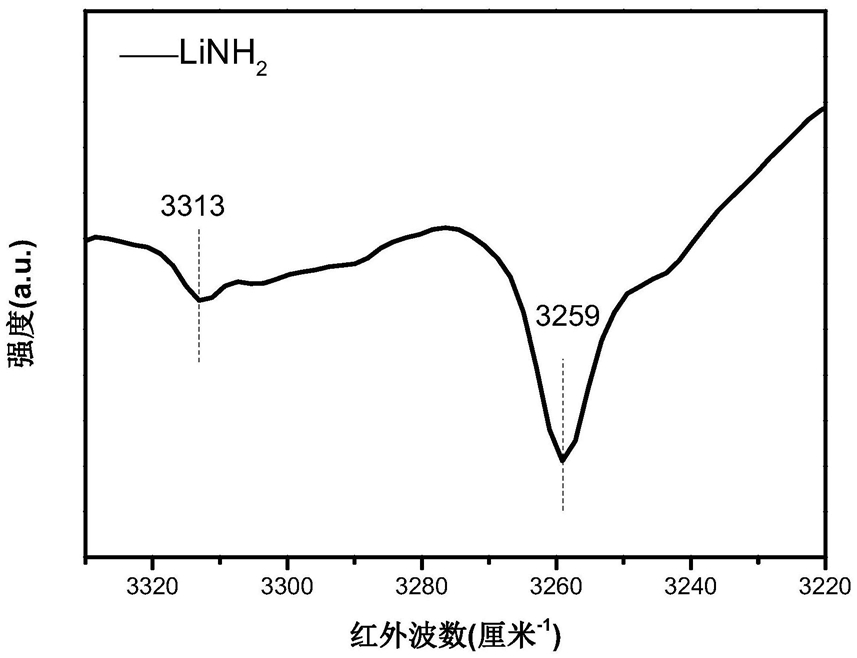

10.如权利要求1所述的一种氨基锂的合成方法，其特征在于：该制备方法所涉及到的化学反应方程式为：LiOH+CaH2+NH3→LiNH2+CaO+2H2。
