专利号: 2020108463488
申请人: 义乌市牵手电子商务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

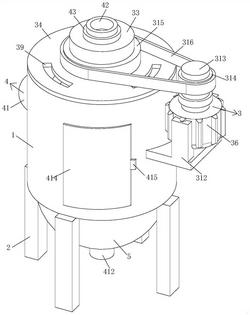

1.一种用于蚯蚓粉磨加工的蚯蚓干研磨粉碎装置,包括用于对蚯蚓干进行破碎的破碎箱体(1)、用于支撑破碎箱体(1)的支撑腿(2)、用于对蚯蚓干进行多段式断化破碎的折断式递进破碎机构(3)和用于对破碎中的蚯蚓干波动的风力波动机构(4),其特征在于:所述破碎箱体(1)的底部固定连接有弧形接料体(5),所述破碎箱体(1)的底部固定连接有支撑腿(2),所述折断式递进破碎机构(3)设置在破碎箱体(1)上,所述风力波动机构(4)设置在破碎箱体(1)和折断式递进破碎机构(3)上,所述折断式递进破碎机构(3)包括折断式破碎体(31)、折断式破碎钻头(32)、旋转轴(33)、顶板(34)、落料斗(35)和传动电机(36),所述破碎箱体(1)的内壁固定连接有支撑块(37),所述折断式破碎体(31)的表面与支撑块(37)的表面固定连接,所述折断式破碎体(31)的内部开设有折断式破碎槽(38),所述折断式破碎体(31)和折断式破碎槽(38)的俯视图均呈圆形状,所述折断式破碎体(31)和折断式破碎槽(38)的剖视图均呈曲折形状,所述折断式破碎体(31)的顶部固定连接有落料斗(35),所述落料斗(35)的表面与破碎箱体(1)的内壁固定连接,所述破碎箱体(1)的顶端固定连接有顶板(34),所述顶板(34)的表面设置有轴承,轴承的内圈固定连接有旋转轴(33),所述旋转轴(33)的底端固定连接有折断式破碎钻头(32),所述折断式破碎钻头(32)的形状与折断式破碎体(31)的形状相同,所述折断式破碎钻头(32)嵌入到折断式破碎槽(38)的内部,所述折断式破碎钻头(32)与折断式破碎槽(38)之间的间距由上而下逐渐缩小,所述顶板(34)的表面开设有进料口(39),所述折断式破碎槽(38)的内壁固定连接有第一破碎齿(310),所述折断式破碎钻头(32)的表面固定连接有第二破碎齿(311),所述第一破碎齿(310)和第二破碎齿(311)上下交错分布,所述破碎箱体(1)的表面固定连接有支撑座(312),所述支撑座(312)的表面固定连接有传动电机(36),所述传动电机(36)的输出轴通过联轴器固定连接有传动轴(313),所述传动轴(313)的表面固定连接有主动轮(314),所述旋转轴(33)的表面固定连接有从动轮(315),所述主动轮(314)的表面和从动轮(315)的表面套接有传动皮带(316)。

2.根据权利要求1所述的一种用于蚯蚓粉磨加工的蚯蚓干研磨粉碎装置,其特征在于:所述风力波动机构(4)包括抽风机(41)、压力风管(42)、密封轴承(43)、压力风腔(44)、轴风腔(45)、倾斜吸风孔(46)和抖动膜(47),所述抽风机(41)固定安装在破碎箱体(1)的表面上,所述旋转轴(33)的内部开设有轴风腔(45),所述折断式破碎钻头(32)的内部开设有压力风腔(44),所述压力风腔(44)与轴风腔(45)连通,所述轴风腔(45)与旋转轴(33)同轴,所述轴风腔(45)的内壁固定连接有密封轴承(43),所述抽风机(41)的进风端套接有压力风管(42),所述压力风管(42)远离抽风机(41)的一端与密封轴承(43)的内圈固定连接,所述折断式破碎钻头(32)的表面开设有若干个倾斜吸风孔(46),所述倾斜吸风孔(46)将压力风腔(44)与折断式破碎槽(38)连通,所述倾斜吸风孔(46)的进风端比其出风端水平高度高,所述折断式破碎钻头(32)的最下方的曲折部位不设置有倾斜吸风孔(46)。

3.根据权利要求2所述的一种用于蚯蚓粉磨加工的蚯蚓干研磨粉碎装置,其特征在于:所述折断式破碎钻头(32)的表面套接有抖动摸,所述第二破碎齿(311)贯穿抖动摸,所述抖动膜(47)的内部固定连接有复位弹性钢丝(48),所述抖动膜(47)的表面开设有若干个负吸孔(49),所述倾斜吸风孔(46)的内壁交接有复位挡板(410),所述折断式破碎体(31)的底部固定连接有与折断式破碎槽(38)的内部连通的导料管(411)。

4.根据权利要求3所述的一种用于蚯蚓粉磨加工的蚯蚓干研磨粉碎装置,其特征在于:所述弧形接料体(5)的底部套接有出料管(412),所述出料管(412)的一端固定安装有出料阀(413),所述破碎箱体(1)的表面交接有操作门(414),所述操作门(414)的表面固定安装有扣锁(415),所述操作门(414)的表面通过扣锁(415)与破碎箱体(1)的表面固定连接。
