专利号: 2020108491064
申请人: 诸暨华匠工程设计咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

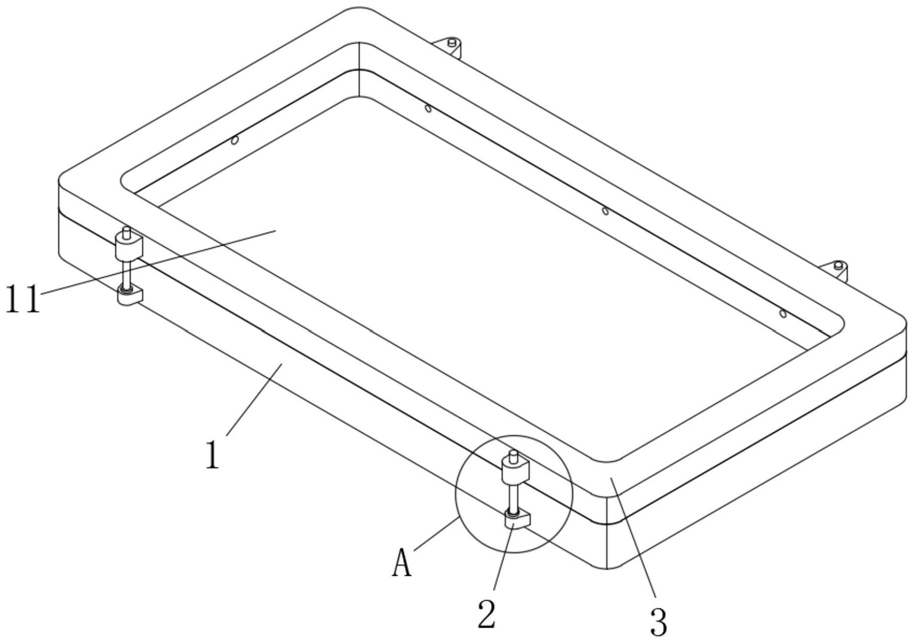

1.一种防水木门加工用覆膜机,包括放置板(1),其特征在于:所述放置板(1)的外表面固定安装有抬升装置(2)且抬升装置(2)的数量为四个并以对此的方式安装在放置板(1)的两侧,所述放置板(1)的顶部活动套接有夹紧装置(3),所述放置板(1)的底部开设有导气仓(4),所述导气仓(4)的一端且位于放置板(1)底部的位置上固定安装有抽气仓(5),所述放置板(1)的底部位于抽气仓(5)一侧的位置上固定安装有真空泵(6),所述真空泵(6)的输出口贯穿抽气仓(5)的外壁且与抽气仓(5)的内腔相同,所述导气仓(4)的内壁上开设有导气管(7)且导气管(7)的数量为八个,所述导气仓(4)的顶部开设有负压槽(8)且负压槽(8)的数量为八个,所述导气仓(4)的顶部位于负压槽(8)内侧的位置上开设有固定槽(9),所述固定槽(9)内壁的一侧开设有抽气孔Ⅱ(10)且抽气孔Ⅱ(10)的数量为八个,所述放置板(1)的顶部开设有放置仓(11)。

2.根据权利要求1所述的一种防水木门加工用覆膜机,其特征在于:所述抽气孔Ⅱ(10)的开设位置与负压槽(8)相对应,所述抽气孔Ⅱ(10)贯穿放置板(1)且与放置仓(11)相互连通,所述导气管(7)从导气仓(4)的内壁一直延伸至负压槽(8)底部的中心位置,所述固定槽(9)将负压槽(8)相互连通。

3.根据权利要求1所述的一种防水木门加工用覆膜机,其特征在于:所述抬升装置(2)包括动力机(21),所述动力机(21)的输出轴上固定安装有丝杆(22),所述丝杆(22)外表面通过螺纹套接有螺纹套(23),所述螺纹套(23)与夹紧装置(3)的侧面固定连接。

4.根据权利要求3所述的一种防水木门加工用覆膜机,其特征在于:所述夹紧装置(3)包括夹板(31),所述夹板(31)的底部固定安装有环装固定片(32),所述环装固定片(32)的底部设有倒角,所述环装固定片(32)的一侧开设有抽气孔Ⅰ(33)且抽气孔Ⅰ(33)的数量为八个,所述抽气孔Ⅰ(33)贯穿环装固定片(32),所述夹板(31)的底部固定安装有密封片(34)且密封片(34)的数量为八个,所述密封片(34)的安装位置与环装固定片(32)相对应。

5.根据权利要求4所述的一种防水木门加工用覆膜机,其特征在于:所述环装固定片(32)的截面外形与固定槽(9)的截面外形相同且安装位置相互对应,所述密封片(34)的截面外形与负压槽(8)的截面外形相同且安装位置相互对应。

6.根据权利要求1所述的一种防水木门加工用覆膜机,其特征在于:所述放置板(1)与夹紧装置(3)处于闭合状态时抽气孔Ⅰ(33)与抽气孔Ⅱ(10)相连通。
