1.一种超细Fe‑Cu合金粉的制备方法,其特征在于,包括以下步骤:
1)预研磨
取氧化铁粉末放入研磨设备内,投入研磨球,进行预先研磨后,取出备用;所述的氧化铁粉末粒径D50≤50微米,预研磨后粒度D50≤0.2微米;
2)配料
根据配比称量出所需要的预研磨氧化铁粉,氧化铜粉、稀土氧化物粉,氧化铜粉末粒度D50≤20微米、稀土氧化物粉末粒度D50≤15微米;
预研磨氧化铁粉的质量按照铁元素占铁铜合金质量的49.9%‑95%计算,氧化铜粉的质量按照铜元素占铁铜合金质量的4.9%‑50%计算,稀土氧化物粉的质量按照稀土元素质量为铁铜合金质量总和的0.09%‑0.9%计算;所述的稀土氧化物粉为氧化镧粉、氧化铈粉、氧化钕粉、氧化镨粉中的一种以上;
3)研磨混料
将称量好的原料一并置于研磨设备中,研磨球与原料的质量比为5‑15:1,研磨时间在
1‑3h,研磨后取出干燥得到前驱体粉末;
4)还原
将前驱体粉末平铺于烧舟内,放入还原炉内,通入还原气体,还原气体压力2000~
5000kPa,流量80 200L/min,加热;
~
第一阶段:加热升温,升温至还原温度650 850℃,期间始终通入还原气体;
~
第二阶段:保温,待升温至还原温度后,在该温度下保温40 60min;
~
第三阶段:冷却,具体为空冷至炉内温度为200 250℃,将烧舟推向水冷区冷却至室温,~制得铁铜合金粉末。
2.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,步骤1)中的研磨球与氧化铁粉末的质量比为5‑15:1,研磨时间为1‑4小时;
步骤1)和步骤3)所使用的研磨设备为高速搅拌式球磨机或行星式高速研磨机。
3.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,步骤3)中研磨球与原料研磨过程中,加入研磨筒容积40 50%的无水乙醇作为研磨介质。
~
4.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,步骤4)所述的还原炉为管式还原炉或钢带式连续还原炉。
5.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,所述的还原气体为纯氢气或分解氨制备的氢气。
6.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,步骤4)中,在还原炉内,以纯度≥99.99%的高纯氮气作为保护气,通入还原气体。

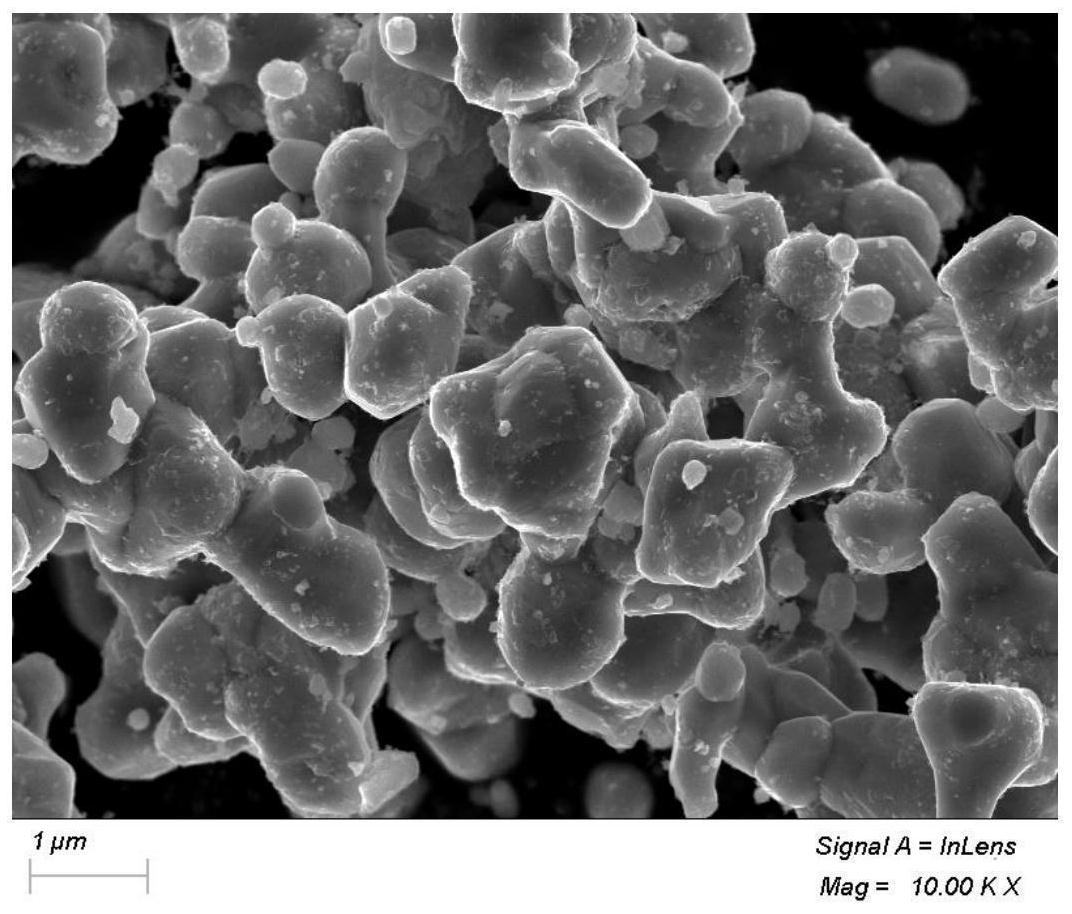

7.根据权利要求1所述的一种超细Fe‑Cu合金粉的制备方法,其特征在于,步骤4)所获得的铁铜合金粉末完全合金化,呈固溶态,粒度D50≤1.0微米,含氧量≤0.8%,松装密度≤3
0.5g/cm。
