专利号: 2020108504774
申请人: 刘细宝
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

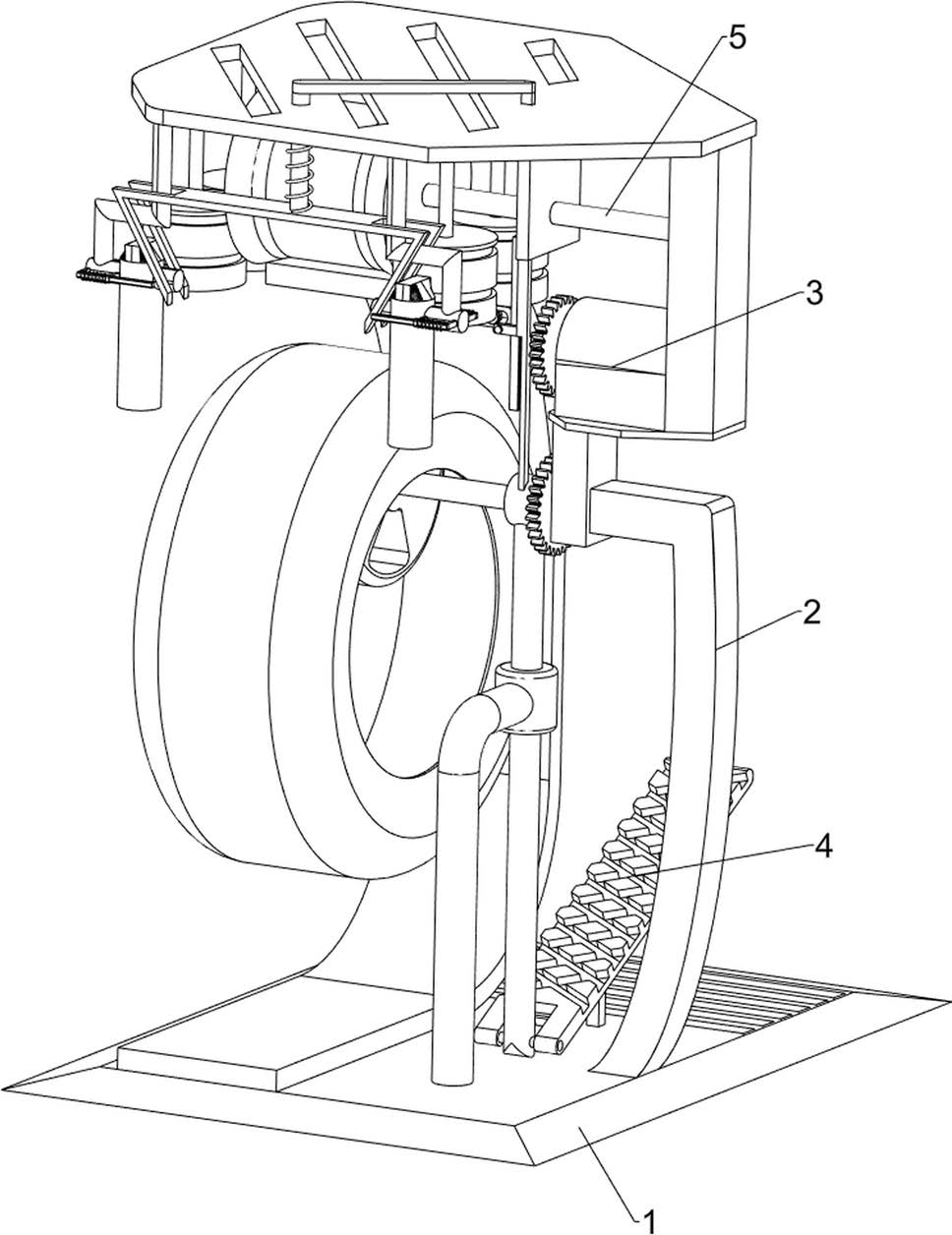

1.一种工地用翻新轮胎套顶辅助器,其特征在于,包括:底座(1),其上连接有机架(2);

减速伺服电机(3),其安装在机架(2)上;

升降组件(4),其连接在底座(1)与机架(2)之间;

套顶组件(5),其连接在机架(2)与升降组件(4)之间;

升降组件(4)包括:

支撑杆(45),其连接在底座(1)上;

滑块(44),其铰接连接在支撑杆(45)上;

踏板(43),其滑动式地连接在滑块(44)上;

连接杆(41),其活动连接在踏板(43)的其中一端;

滑套(42),其连接在底座(1)上靠近连接杆(41)的一侧,且连接杆(41)滑动式地与滑套(42)连接;

转轴(47),其转动式地连接在连接杆(41)的顶端;

放置轮(46),其连接在转轴(47)一端;

套顶组件(5)包括:

齿轮(51),其至少有两个,且其均连接在减速伺服电机(3)的输出轴与转轴(47)上;

压实滚轮(52),其转动式地连接在机架(2)上靠近齿轮(51)的一侧;

限位轮(53),其至少设有两个,且其均转动式地连接在机架(2)上靠近放置轮(46)的一侧;

还包括有限位组件(6),限位组件(6)包括:T形连杆(61),其连接在连接杆(41)上;

第一导向杆(62),其连接在机架(2)上靠近T形连杆(61)的一侧;

限位板(64),其转动式地连接在T形连杆(61)的一侧上;

限制滚轮(63),其连接在第一导向杆(62)的一侧上,限制滚轮(63)与限位板(64)滑动连接。

2.根据权利要求1所述的一种工地用翻新轮胎套顶辅助器,其特征在于,还包括有夹紧组件(7),夹紧组件(7)包括:第一L形连杆(71),其连接在T形连杆(61)的另一端,且其滑动式地与机架(2)连接;

双向楔形杆(72),其连接在第一L形连杆(71)的另一端;

第二弹簧(78),其套设在第一L形连杆(71)的其中一侧上,且第二弹簧(78)的两端分别连接在机架(2)与双向楔形杆(72)上;

第二导向杆(73),其至少设有两个,且其均连接在机架(2)上分别靠近双向楔形杆(72)的两侧;

夹杆(74),其至少设有两个,且其均滑动式地连接在第二导向杆(73)的一侧,夹杆(74)的一侧与双向楔形杆(72)滑动式接触;

第二L形杆(75),其至少设有两个,且其均连接在第二导向杆(73)上靠近夹杆(74)的一侧;

滑杆(76),其至少设有两个,且其均滑动式地连接在第二L形杆(75)上;第一弹簧(77),其至少设有两个,且其均套设在第二L形杆(75)的外侧,第一弹簧(77)的两端分别连接在滑杆(76)与第二L形杆(75)上。
