专利号: 2020108510991
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

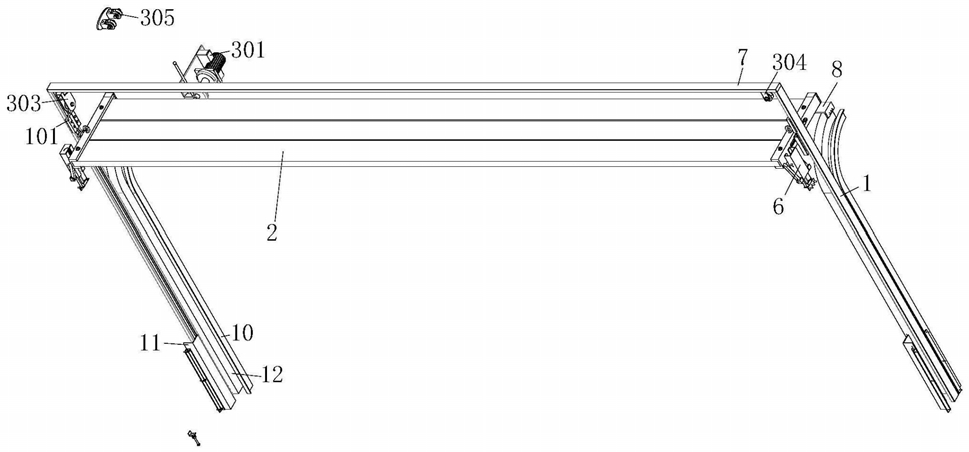

1.一种地下车库智能防水装置,其特征在于:包括两侧的竖直滑道(1)、设置在所述竖直滑道(1)之间的沿所述竖直滑道(1)滑动的阻水板(2)、非工作状态时提升所述阻水板(2)的至高位的主要包括吊装机(301)的提升机构(3)、感应水位信号的检测控制系统,所述阻水板(2)通过曲柄滑块机构(4)连接在所述竖直滑道(1)内;

所述曲柄滑块机构(4)包括连杆(401)、与竖直滑道(1)配合连接的滑块组(402)、连接轴(403)和用于夹持所述阻水板(2)的两个夹持器(404),所述连杆(401)一端与所述滑块组(402)铰接、另一端与所述夹持器(404)铰接,所述滑块组(402)与所述夹持器(404)内均设有长槽口(5),所述连接轴(403)滑动设于所述长槽口(5)内,所述阻水板(2)在高位时通过所述曲柄滑块机构(4)处于横向状态,所述竖直滑道(1)一侧的车库侧壁上安装有电动推杆(6),通过所述检测控制系统控制所述电动推杆(6)端部与所述阻水板(2)一端接触或者分离实现所述阻水板(2)静止或翻转后下降;

所述电动推杆(6)外侧设有工字形支撑臂(601),所述电动推杆(6)内腔下端设有推动杆(602),所述推动杆(602)上方设有复位弹簧(603)。

2.根据权利要求1所述的地下车库智能防水装置,其特征在于:两侧的所述竖直滑道(1)之间设有横梁(7),所述竖直滑道(1)上方内侧设有用于确定所述阻水板(2)的至高位的限位块(101),所述竖直滑道(1)内两侧设有对称分布的两根导轨(102),所述导轨(102)内设有移动轮(103),且所述移动轮(103)转动连接于所述滑块组(402)内侧。

3.根据权利要求1所述的地下车库智能防水装置,其特征在于:所述竖直滑道(1)另一侧的车库侧壁上安装有与所述电动推杆(6)位置相对应的支撑板(8),以共同构成对阻水板(2)的支撑。

4.根据权利要求1所述的地下车库智能防水装置,其特征在于:所述阻水板(2)为中空设置的铝合金板,且所述阻水板(2)上设有若干加强筋,以加强所述阻水板(2)的强度。

5.根据权利要求2所述的地下车库智能防水装置,其特征在于:所述提升机构(3)还包括吊环(302)、双向滑轮(303)、单装滑轮(304)和双排滑轮(305),所述吊环(302)设于所述夹持器(404)上表面中间位置,所述双向滑轮(303)和所述单装滑轮(304)分别设于所述横梁(7)的两端下侧,所述双排滑轮(305)安装在所述双向滑轮(303)一侧的车库侧壁上。

6.根据权利要求1所述的地下车库智能防水装置,其特征在于:所述夹持器(404)侧面设有限位器(9),以限制所述连杆(401)的转动方向。

7.根据权利要求1所述的地下车库智能防水装置,其特征在于:所述竖直滑道(1)的两侧固设有长密封条(10)和短密封条(11),所述长密封条(10)内设有与所述夹持器(404)宽度相匹配的导向槽(12),所述长密封条(10)的上部为弧形,以辅助所述阻水板(2)下滑过程中翻转,所述长密封条(10)的下部和所述短密封条(11)均为直线形。

8.根据权利要求7所述的地下车库智能防水装置,其特征在于:所述检测控制系统包括检测装置(13)和对射开关(14),所述检测装置(13)安装于所述短密封条(11)一侧的墙壁上,所述对射开关(14)安装于两侧所述竖直滑道(1)的底部。
