专利号: 2020108592421
申请人: 山东道永盛信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-06-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

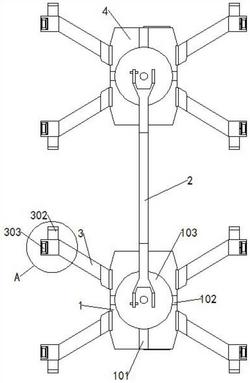

1.一种针对解除电缆表层结冰以及电缆之间缠绕的维护装置,包括装置外壳(1)、凹槽(101)、侧向凹槽(102)、转盘(103)、齿轮一(104)、电动机一(105)、齿轮二(106)、电机二(107)、传动齿轮(108)、电机三(109)、偏转柱(1091)、支撑架(2)、旋转齿轮(201)、抬升架(202)、侧向支架(3)、液压杆(301)、电机四(302)、滚动轮(303)、卡槽(3031)、卡片(3032)和副装置(4),其特征在于,所述装置外壳(1)顶部表面前后两端嵌套设置有凹槽(101),所述装置外壳(1)顶部表面左右两侧嵌套设置有侧向凹槽(102),所述装置外壳(1)顶部转动连接有转盘(103),所述装置外壳(1)内部底端转动连接有齿轮一(104),所述装置外壳(1)内部一侧固定连接有电动机一(105),所述齿轮一(104)顶部中间固定连接有齿轮二(106),所述装置外壳(1)内部顶部固定连接有电机二(107),装置外壳(1)内部中部转动连接有传动齿轮(108),所述装置外壳(1)内部一侧固定连接有电机三(109),所述电机三(109)一侧末端固定连接有偏转柱(1091),且偏转柱(1091)位于装置外壳(1)外侧,所述装置外壳(1)通过转盘(103)转动连接有支撑架(2),所述支撑架(2)一侧末端底部固定连接有旋转齿轮(201),所述支撑架(2)中间固定连接有抬升架(202),所述装置外壳(1)左右两侧前后两端转动连接有侧向支架(3),所述装置外壳(1)左右两侧固定连接有液压杆(301),且液压杆(301)顶部末端固定连接在侧向支架(3)底部,所述侧向支架(3)末端一侧固定连接有电机四(302),所述侧向支架(3)末端转动连接有滚动轮(303),且滚动轮(303)通过传动结构与滚动轮(303)呈啮合设置,所述滚动轮(303)表面嵌套设置有卡槽(3031),所述卡槽(3031)表面固定连接有卡片(3032),所述装置外壳(1)通过支撑架(2)活动连接有副装置(4);

所述旋转齿轮(201)为1/4圆,且传动齿轮(108)前端表面设置有小齿轮,且旋转齿轮(201)与小齿轮呈啮合设置,所述卡片(3032)分布有若干个,且卡片(3032)之间间隔有间隙。

2.根据权利要求1所述的针对解除电缆表层结冰以及电缆之间缠绕的维护装置,其特征在于:所述装置外壳(1)和副装置(4)结构一致,且装置外壳(1)和副装置(4)通过支撑架(2)相连。

3.根据权利要求1所述的针对解除电缆表层结冰以及电缆之间缠绕的维护装置,其特征在于:所述电动机一(105)、电机二(107)一侧均通过转轴分别固定连接有小齿轮,且电动机一(105)、电机二(107)均通过小齿轮分别与齿轮一(104)和传动齿轮(108)呈啮合设置。

4.根据权利要求1所述的针对解除电缆表层结冰以及电缆之间缠绕的维护装置,其特征在于:所述转盘(103)底部通过轴柱固定连接有小齿轮,且小齿轮与齿轮二(106)呈啮合设置。
