专利号: 2020108616106
申请人: 广州掌拓教育信息咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

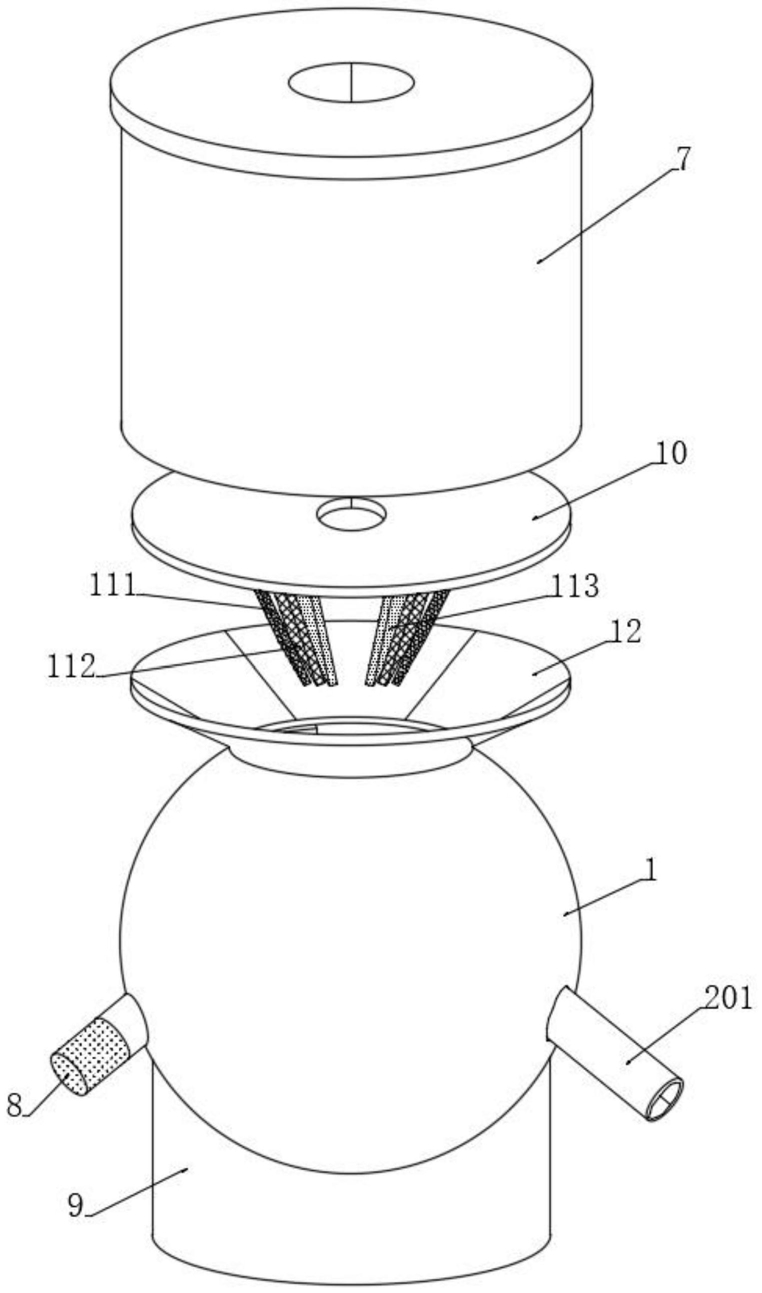

1.一种基于信息技术的化工实验异状自识别的警报系统,包括气体检测罐(1)和固定连接于气体检测罐(1)底端的底座(9),其特征在于:所述气体检测罐(1)的底端内部固定安装有引流机(2),所述引流机(2)的抽气端固定连接有延伸至气体检测罐(1)外端部的进气管(201),所述气体检测罐(1)的顶端内部固定连接有气体检测台(3),所述引流机(2)的出气端设有出气管(202),所述出气管(202)的顶端固定连接有一对分流管(4),所述气体检测台(3)的上端两侧开设有与一对分流管(4)相匹配的通气腔(301),一对所述分流管(4)的上端分别延伸至一对通气腔(301)内,且一对通气腔(301)内部均嵌设连接有导流板(5),一对所述导流板(5)的上端贯穿通气腔(301)并固定连接于气体检测罐(1)的内壁上,两个所述导流板(5)分别与气体检测台(3)的左右两侧形成一个封闭式的检测腔,所述检测腔内安装有气体检测传感器(6);

所述通气腔(301)的上端面上开设有与检测腔相连通的滤孔层(3011),所述气体检测罐(1)远离进气管(201)的一端侧壁上固定连接有报警器(8),所述气体检测罐(1)的顶端开设有与一对导流板(5)位置相衔接的空腔,所述空腔的顶端固定连接有圆台形挡板(12),所述圆台形挡板(12)处嵌设连接有气体吸附机构,所述气体吸附机构的底端延伸至一对导流板(5)的中部,且一对导流板(5)上均开设有导流孔(501),且导流孔(501)内部安装有电磁阀。

2.根据权利要求1所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:所述底座(9)的内端安装有控制器以及数据模块,所述控制器与报警器(8)相电性连接,所述数据模块包括相互电连接的数据接收模块、数据输送模块以及数据处理模块,所述数据接收模块与一对气体检测传感器(6)信号连接。

3.根据权利要求1所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:一对所述导流板(5)的前后两侧侧壁上均固定连接有扇形密封板(13),所述扇形密封板(13)的外壁与气体检测罐(1)的内壁密封嵌设连接。

4.根据权利要求1所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:所述气体检测台(3)包括嵌设连接于气体检测罐(1)内部上的密封环形圈,所述密封环形圈的顶端设有椭形凸台,一对所述通气腔(301)均开设于椭形凸台内。

5.根据权利要求4所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:所述气体吸附机构包括嵌设于圆台形挡板(12)上的密封台(10),所述密封台(10)的底端两侧均固定连接有与一对导流板(5)位置对应的过滤层(11),所述过滤层(11)包括从外至内依次分布的活性炭滤层(111)、纤维滤层(112)以及硅胶滤层(113)。

6.根据权利要求5所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:所述椭形凸台的顶端部开设有与过滤层(11)底端部相匹配的嵌设腔(302),所述活性炭滤层(111)、纤维滤层(112)以及硅胶滤层(113)的底端均嵌设连接于嵌设腔(302)内部,且活性炭滤层(111)、纤维滤层(112)以及过滤层(11)均为与嵌设腔(302)内壁相密封衔接的弧形结构。

7.根据权利要求6所述的一种基于信息技术的化工实验异状自识别的警报系统,其特征在于:所述气体检测罐(1)的顶端嵌设安装有罩设于圆台形挡板(12)上的密封罩(7),所述密封罩(7)的底端与气体检测罐(1)的外侧壁密封衔接,所述密封罩(7)以及密封台(10)的顶端均开设有排气口。

8.根据权利要求1‑7任一所述的一种基于信息技术的化工实验异状自识别的警报系统的使用方法,其特征在于:具体操作步骤如下:S1、技术人员在化工实验时,启动引流机(2),通过引流机(2)、进气管(201)对实验室内的空气进行抽取,气体通过进气管(201)、出气管(202)以及一对分流管(4)分别导入至通气腔(301)内,并通过一对通气腔(301)导入至一对检测腔内,检测腔内的气体检测传感器(6)对气体浓度进行检测,当浓度值大于设定值时,通过控制器与数据模块的配合,控制报警器(8)进行警报以示提醒;

S2、在得到警示后,打开导流板(5)上的导流孔(501),检测腔内部的气体导入至空腔内,并依次流经过滤层(11)处的过滤层(11)、纤维滤层(112)以及硅胶滤层(113),吸附处理后的气体通过密封台(10)以及密封罩(7)上的排气口排出。
