专利号: 202010862078X
申请人: 王跃峰
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

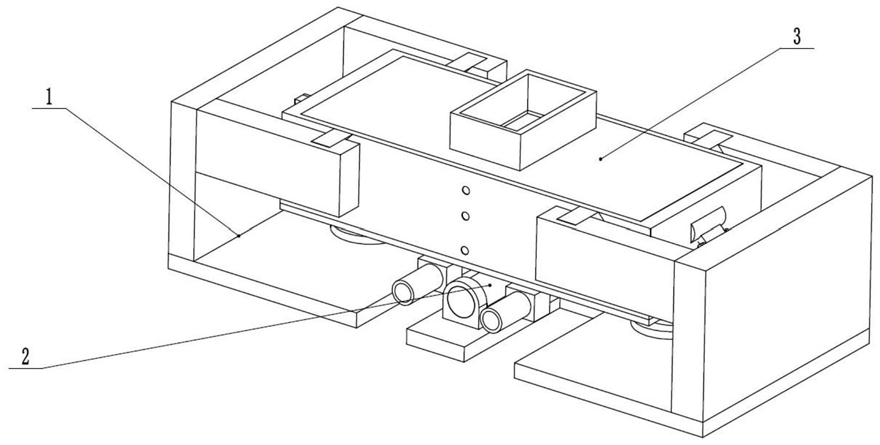

1.一种对震动利用的水泥搅拌机,包括水泥搅拌外壳机架(1)、晃动搅拌驱动器(2)、内晃动搅拌呈载器(3)、右双层拉动搅拌器(4)和左单层拉动搅拌器(5),其特征在于:所述的晃动搅拌驱动器(2)固定连接在水泥搅拌外壳机架(1)内,内晃动搅拌呈载器(3)固定连接在晃动搅拌驱动器(2)上并滑动连接在水泥搅拌外壳机架(1)内,右双层拉动搅拌器(4)和左单层拉动搅拌器(5)分别转动连接在内晃动搅拌呈载器(3)的两端,右双层拉动搅拌器(4)和左单层拉动搅拌器(5)均滑动连接在水泥搅拌外壳机架(1)上;所述的水泥搅拌外壳机架(1)包括机架框板(1‑1)、四个机架板(1‑2)、四个内弧形滑槽(1‑3)、两个左限位固定滑座(1‑4)、两个右限位固定滑座(1‑5)、齿条滑槽(1‑6)和电机固定座(1‑7),四个机架板(1‑2)均匀固定连接在机架框板(1‑1)的前后两端,四个机架板(1‑2)的内端均设置有内弧形滑槽(1‑3),机架框板(1‑1)内壁的左端固定连接两个左限位固定滑座(1‑4),机架框板(1‑1)内壁的右端固定连接两个右限位固定滑座(1‑5),齿条滑槽(1‑6)设置在机架框板(1‑1)内壁下端的前侧,电机固定座(1‑7)固定连接在机架框板(1‑1)的前端的下侧;所述的晃动搅拌驱动器(2)包括驱动电机(2‑1)、驱动转盘(2‑2)、驱动铰接杆(2‑3)、齿条铰接座(2‑4)、滑动齿条(2‑5)、驱动往复转动齿轮(2‑6)、驱动往复转轴(2‑7)和两个转轴固定台(2‑8),驱动电机(2‑1)固定连接在电机固定座(1‑7)上,驱动转盘(2‑2)固定连接在驱动电机(2‑1)的传动轴上,驱动铰接杆(2‑3)的两端分别铰接在驱动转盘(2‑2)的偏心处和齿条铰接座(2‑4)上,齿条铰接座(2‑4)固定连接在滑动齿条(2‑5)的左端,滑动齿条(2‑5)滑动连接在齿条滑槽(1‑6)内,驱动往复转动齿轮(2‑6)的下端与滑动齿条(2‑5)相啮合传动,驱动往复转动齿轮(2‑6)固定连接在驱动往复转轴(2‑7)的前端,驱动往复转轴(2‑7)转动连接在两个转轴固定台(2‑8)内,两个转轴固定台(2‑8)均固定连接在机架框板(1‑1)内壁的下端;所述的内晃动搅拌呈载器(3)包括呈载搅拌箱(3‑1)、水泥添加框(3‑2)、四个限位弧形滑块(3‑3)、左转动密封圆槽(3‑4)、两个带阀门的水泥排出管(3‑5)、下固定转座(3‑6)、两个右转动密封圆槽(3‑7)、两个下缓冲弹簧轴(3‑8)、两个下滑动台(3‑9)和两个缓冲弹簧(3‑10),水泥添加框(3‑2)固定连接并连通在呈载搅拌箱(3‑1)上端的中心,呈载搅拌箱(3‑1)的前后两端均匀固定连接四个限位弧形滑块(3‑3),四个限位弧形滑块(3‑3)分别滑动连接在四个内弧形滑槽(1‑3)内,呈载搅拌箱(3‑1)的下端固定连接并连通两个带阀门的水泥排出管(3‑5),下固定转座(3‑6)固定连接在呈载搅拌箱(3‑1)下端的中心,呈载搅拌箱(3‑1)通过下固定转座(3‑6)固定连接在驱动往复转轴(2‑7)上,左转动密封圆槽(3‑4)连通设置在呈载搅拌箱(3‑1)的左端,两个右转动密封圆槽(3‑7)均连通设置在呈载搅拌箱(3‑1)的右端,两个下缓冲弹簧轴(3‑8)分别固定连接在呈载搅拌箱(3‑1)下端的左右两侧,两个下滑动台(3‑9)分别滑动连接在两个下缓冲弹簧轴(3‑8)的外壁,两个缓冲弹簧(3‑10)分别套接在两个下缓冲弹簧轴(3‑8)上,缓冲弹簧(3‑10)设置在呈载搅拌箱(3‑1)的下端和下滑动台(3‑9)之间;所述的右双层拉动搅拌器(4)包括第一层搅拌板(4‑1)、两个第一层下落槽(4‑2)、第一层连接座(4‑3)、两个中心固转动座(4‑4)、第三层搅拌板(4‑5)、两个第三层下落槽(4‑6)和第三层连接座(4‑7),第一层搅拌板(4‑1)的两端分别设置有两个第一层下落槽(4‑2),第一层连接座(4‑3)固定连接在第一层搅拌板(4‑1)的右端,两个中心固转动座(4‑4)分别固定
