专利号: 2020108622573
申请人: 南昌工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

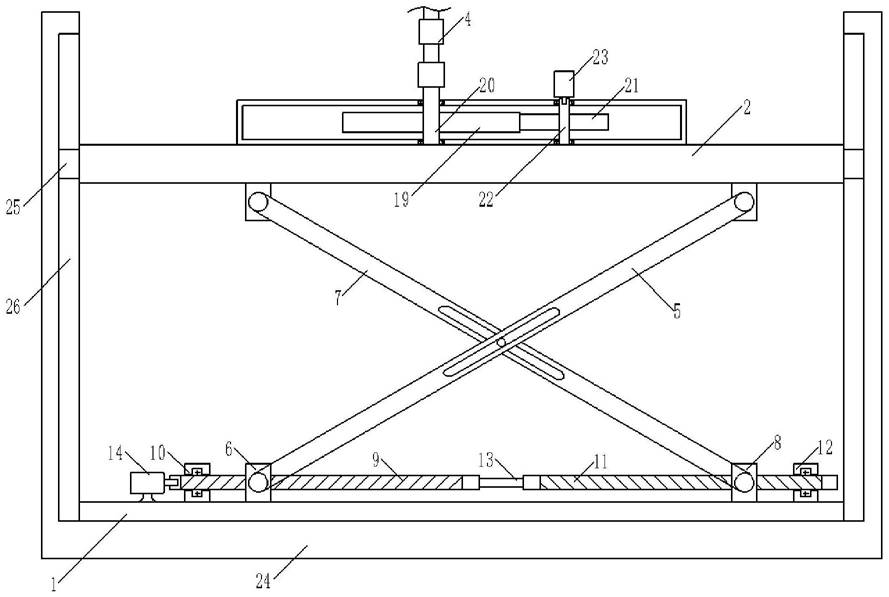

1.一种隧道施工监测装置,其特征在于,包括:支撑座(1);

工作台(2);位于所述支撑座(1)上方,并且通过高度调节机构与所述支撑座(1)连接,高度调节机构用于调节工作台(2)与支撑座(1)之间的相对距离;

两个激光发射器(3),分别固定在施工隧道的左右两侧,用来作为水平基准发射激光;

激光接收器(4),固定在所述工作台(2)上表面,用于同时接收所述两个激光发射器(3)发射的激光;

监测组件,固定在所述工作台(2)上表面,用于监测隧道拱顶沉降以及地表下沉;

所述监测组件包括:多个监测元件(15);支撑杆(16),用于支撑所述多个监测元件(15);转动机构,用于带动所述支撑杆(16)转动;

所述转动机构包括:从动齿轮(19);第一转轴(20),贯穿所述从动齿轮(19)中心,并且与所述支撑杆(16)固定连接;主动齿轮(21),与所述从动齿轮(19)啮合;第二转轴(22),贯穿所述主动齿轮(21)中心;第二电机(23),与所述第二转轴(22)一端连接;

所述支撑杆(16)包括:支撑竖杆(161);左支撑横杆(162),固定在所述支撑竖杆(161)的左侧,并且与所述监测元件(15)连接,用于监测隧道左侧的地表下沉;右支撑横杆(163),固定在所述支撑竖杆(161)的右侧,并且与所述监测元件(15)连接,用于监测隧道右侧的地表下沉;弧形支撑杆(164),固定在所述支撑竖杆(161)的上端,并且与所述监测元件(15)连接,用于监测隧道拱顶沉降。

2.如权利要求1所述的一种隧道施工监测装置,其特征在于,所述高度调节机构包括:第一杆体(5),上端通过滑动组件与所述工作台(2)连接,下端通过铰接轴与第一螺母(6)铰接;

第二杆体(7),与所述第一杆体(5)交叉放置,并且第二杆体(7)的上端也通过滑动组件与所述工作台(2)连接,第二杆体(7)的下端通过铰接轴与第二螺母(8)铰接;

等距离调节机构,用于调节所述第一螺母(6)和所述第二螺母(8)之间的距离。

3.如权利要求2所述的一种隧道施工监测装置,其特征在于,所述等距离调节机构包括:

第一螺杆(9),左端通过轴承与第一支撑板(10)连接,第一支撑板(10)固定在所述工作台(2)上表面;第一螺杆(9)与所述第一螺母(6)螺纹连接;

第二螺杆(11),与所述第一螺杆(9)的旋向相反,并且第二螺杆(11)的右端通过轴承与第二支撑板(12)连接,第二支撑板(12)也固定在所述工作台(2)上表面;第二螺杆(11)与所述第二螺母(8)螺纹连接;

连接杆(13),位于所述第一螺杆(9)和第二螺杆(11)之间,用于将第一螺杆(9)和第二螺杆(11)连接成一体;

转动件,用于带动所述第一螺杆(9)和所述第二螺杆(11)同步转动。

4.如权利要求3所述的一种隧道施工监测装置,其特征在于,所述转动件为第一电机(14),所述第一螺杆(9)的左端穿过第一支撑板(10)并且与第一电机(14)的输出轴连接。

5.如权利要求2所述的一种隧道施工监测装置,其特征在于,所述滑动组件包括:凹形滑槽(17),开设在所述工作台(2)下表面;

凸形滑块(18),固定在所述第一杆体(5)或者第二杆体(7)上端,并且与所述凹形滑槽(17)滑动连接。

6.如权利要求5所述的一种隧道施工监测装置,其特征在于,所述第一杆体(5)和第二杆体(7)的数量均为两个,两个第一杆体(5)的上端均通过铰接轴与其中一个所述滑动组件的凸形滑块(18)连接,两个第二杆体(7)上端也通过铰接轴与其中另一个所述滑动组件的凸形滑块(18)连接;

两个第一杆体(5)的下端均通过铰接轴与所述第一螺母(6)连接,两个第二杆体(7)的下端也均通过铰接轴与所述第二螺母(8)连接。

7.如权利要求1所述的一种隧道施工监测装置,其特征在于,所述工作台(2)与所述支撑座(1)的外侧套设有外壳体(24),工作台(2)的左右两侧分别固定有一第二滑块(25),第二滑块(25)与外壳体(24)上开设的第二滑槽(26)滑动连接。
