专利号: 2020108643866
申请人: 贵州富民圆雷竹农业科技农民专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

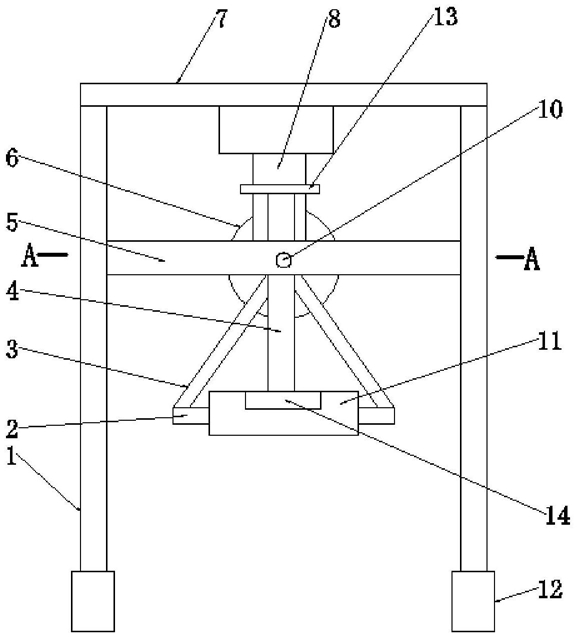

1.一种雷竹笋采摘装置,包括支撑架,所述支撑架的顶部设有支撑板,其特征在于:支撑板的底部设有气缸,气缸的底端设有支撑块,支撑块与支撑架于竖直方向上滑动连接,支撑块水平方向上转动连接有转轴,转轴上固定套接有连杆,支撑块上设有供连杆转动的缺口,所述连杆远离转轴的一端设有夹紧件,所述夹紧件包括夹紧环和驱动环,夹紧环的外壁设有支杆,支杆与连杆固定连接,夹紧环上沿其中心孔边缘转动连接有多个合拢后夹紧竹笋的夹紧块,所述驱动环上转动连接有多个环形阵列的驱动杆,驱动杆远离驱动环的一端与所述夹紧块铰接,所述驱动环的外壁套设有从动齿轮,从动齿轮啮合有主动齿轮,所述主动齿轮的中心孔固定有转动杆,所述转轴上还固定套接有转动块,所述支撑块上设有供转动块活动的开口,所述转动块上设有通孔,所述转动杆转动连接于通孔中。

2.根据权利要求1所述的一种雷竹笋采摘装置,其特征在于:所述转轴远离支撑块的一端设有转动盘。

3.根据权利要求2所述的一种雷竹笋采摘装置,其特征在于:所述转动盘上设有防滑橡胶层。

4.根据权利要求3所述的一种雷竹笋采摘装置,其特征在于:所述转动盘与转轴为可拆卸连接。

5.根据权利要求4所述的一种雷竹笋采摘装置,其特征在于:所述转动盘与转轴为榫卯连接。

6.根据权利要求5所述的一种雷竹笋采摘装置,其特征在于:所述转动杆与支撑块之间设有轴承。

7.根据权利要求6所述的一种雷竹笋采摘装置,其特征在于:所述轴承为滚珠轴承。

8.根据权利要求7所述的一种雷竹笋采摘装置,其特征在于:所述支撑块上用于限制其与转动杆之间转动的限位螺钉。

9.根据权利要求8所述的一种雷竹笋采摘装置,其特征在于:所述转动杆的顶端设有转动把手。
