专利号: 2020108645397
申请人: 苏州大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

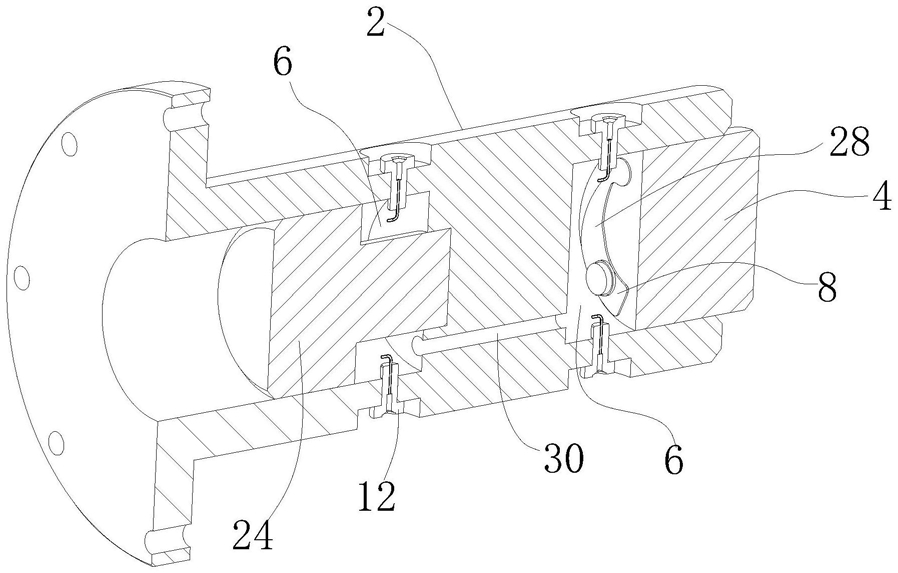

1.一种气浮活塞,包括,

活塞主体,所述活塞主体内设有气腔,所述气腔通过单向进气阀控制以被封闭或者连通所述活塞主体外部;所述活塞主体上沿圆周方向设置有多个安装孔,所述安装孔沿所述活塞主体的径向连通所述气腔和所述活塞主体外部;

节流塞,所述节流塞装配于所述安装孔内,且对应每个所述安装孔均配置一个节流塞;

其特征在于:所述节流塞内沿其轴向设有通孔,所述通孔内固定有毛细管,所述毛细管的一端伸出所述通孔延伸至所述气腔内,使得所述气腔还通过所述毛细管连通所述活塞主体外部;

所述毛细管延伸至所述气腔内的一端具有90°折弯部,所述90°折弯部的折弯方向背离所述气腔的进气口;

所述毛细管延伸至所述气腔内的部分沿所述节流塞的外壁螺旋设置;

所述毛细管的外径与所述通孔的内径相配合,且两者通过胶粘固定;

所述节流塞装配于所述安装孔内时,所述节流塞的端帽低于所述安装孔的孔口,且所述安装孔的孔口口径为所述节流塞端帽外径的1.5 2.5倍;

~

所述节流塞螺纹配合装配于所述安装孔内,且其远离所述端帽的一端伸出所述安装孔延伸至所述气腔内;

所述活塞主体内设有阀座,所述阀座与所述活塞主体过盈配合封闭所述气腔,所述阀座内设有连通所述气腔和活塞主体外部的进气通道,所述单向进气阀转动连接在所述阀座上,所述单向进气阀的自由端封堵所述进气通道。

2.如权利要求1所述的气浮活塞,其特征在于:所述活塞主体内设有两个所述气腔,所述两个气腔沿活塞主体的轴向间隔设置,且所述两个气腔通过气道连通。

3.如权利要求1所述的气浮活塞,其特征在于:所述单向进气阀的主体部分包括圆弧段。

4.一种气缸,其特征在于:包括如权利要求1 3任一项所述的气浮活塞。

~
