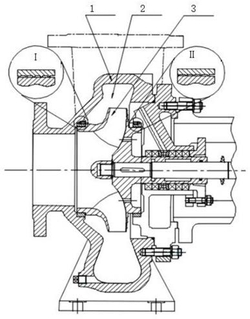

1.一种用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,所述迷宫密封包括圆环状本体,所述圆环状本体内侧边周向等分为n等份,n≥2,每一等份上均有数条平行排列的螺旋状密封齿,每一条螺旋状密封齿的起点和终点之间所对应的圆心角均为360°/n,相邻两个等份上的螺旋状密封齿旋向相同、且齿槽分别交错设置。
2.根据权利要求1所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,螺旋齿的齿宽B1的计算公式表述为:其中,L为密封长度,S为平行排列的螺旋齿的齿数,B2为螺旋齿的空腔宽度。
3.根据权利要求2所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,螺旋齿基于螺旋线进行设计,而螺旋线的参数可通过以下公式确定:轴向平移量为:
螺旋线公称半径:
螺旋线导程:
螺旋线导程角:
其中,D为叶轮进口直径,B1为螺旋齿的齿宽,C为密封间隙,L为密封长度,S为螺旋齿的齿数,Z为螺旋线导程。
4.根据权利要求3所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,相邻两个等份上的螺旋状密封齿完全错列,P>B1,此时N的取值范围为:
5.根据权利要求3所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,相邻两个等份上的螺旋状密封齿不完全错列,P≤B1,此时N的取值范围为:
6.根据权利要求4或5所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,2≤n≤4。
7.根据权利要求1所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,所述圆环状本体的n等份中,相邻等份之间通过连接件连接。
8.根据权利要求4所述的用于离心泵的错列螺旋齿结构的迷宫密封,其特征在于,所述连接件为工字型键,圆环状本体的每一等份的对接面上设有“T”型槽,相邻两个对接面上的两个“T”型槽构成工字型槽,圆环状本体的相邻等份之间通过工字型键与工字型槽的配合连接。
9.根据权利要求4所述的用于离心泵的错列螺旋齿结构的分半式迷宫密封,其特征在于,所述工字型键、工字型槽表面和圆环状本体的数等份的对接面进行抛光处理。
10.根据权利要求1所述的用于离心泵的错列螺旋齿结构的分半式迷宫密封,其特征在于,密封间隙C的取值范围为0.2mm~0.5mm,齿高等于密封间隙,即H=C;B2=(6~7)*H;密封长度L在8mm~20mm的范围内取值;齿数S在3个~7个的范围内取值。
