专利号: 2020108660293
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于污泥资源化处理的方法,其特征在于:包括如下步骤:

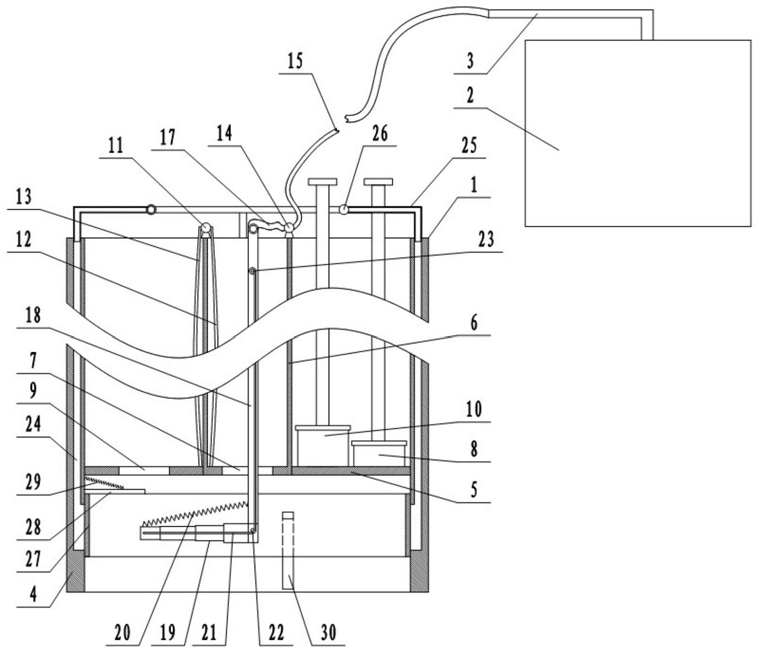

步骤一:准备污泥处理系统:污泥处理系统包括污泥抽取装置、污泥絮凝装置和用于连接污泥抽取装置和污泥絮凝装置的连接管,所述污泥抽取装置包括分隔筒体,分隔筒体的底部固定有分隔板,分隔板将分隔筒体分为池水部和污泥部;分隔板上固定有内筒体,内筒体底部开设有第一开口,第一开口配合有第一密封塞;分隔板上设有第二开口,第二开口配合有第二密封塞;第一开口和第二开口均与污泥部连通;内筒体内设有用于将内筒体内的水抽送到内筒体外的抽水单元,抽水单元包括设置在内筒体顶部的水泵,水泵连接有进水管和出水管,进水管的端部位于内筒体底部,出水管的端部位于分隔筒体内;内筒体内还设有用于抽出污泥的第一抽取单元,第一抽取单元包括设置在内筒体顶部的污泥泵,污泥泵连接有进泥管和出泥管,出泥管与污泥絮凝装置连通,进泥管可穿过第一开口进入污泥部;

步骤二:分隔出待抽取污泥的区域:选定养殖库的某个区域作为待抽取污泥的区域;使第一开口和第二开口保持打开的状态,并将分隔筒体纵向插入到待抽取污泥的区域,使待抽取污泥的区域与其他区域分隔开来,并让分隔板位于污泥上方;

步骤三:分隔池水与污泥:将第一密封塞、第二密封塞分别插入到第一开口、第二开口中,将第一开口和第二开口密封,让池水与污泥分隔开来;

步骤四:抽空内筒体:启动水泵,将内筒体内的池水抽送到分隔筒体内,将内筒体抽空;

步骤五:抽出污泥:取下第一密封塞,将第一开口打开,并让进泥管的底部穿过第一开口进入到污泥部中;启动污泥泵,将污泥部中的污泥抽送到污泥絮凝装置中;

步骤六:絮凝分层:对进入污泥絮凝装置的污泥进行絮凝沉淀,让污泥沉淀分层,形成污水层和污泥层;

步骤七:资源化处理:将污水层中的污水排出并用于制备植物营养液;将污泥层中的污泥排出并用于制备有机肥料;

步骤八:重复步骤一至步骤七,依次对养殖库的其余区域进行处理。

2.根据权利要求1所述的一种用于污泥资源化处理的方法,其特征在于:所述步骤一中,进泥管包括波纹管段和刚性段,波纹管段与污泥泵连接,刚性段可穿过第一开口进入污泥部中。

3.根据权利要求2所述的一种用于污泥资源化处理的方法,其特征在于:所述刚性段的底部连接有水平设置的伸缩管,伸缩管上设有用于调节伸缩管伸长长度的调节单元。

4.根据权利要求3所述的一种用于污泥资源化处理的方法,其特征在于:所述调节单元包括固定在伸缩管端部的第一弹性件和牵引绳,第一弹性件远离伸缩管的一端固定在进泥管的刚性段上;刚性段的底部设有第一支杆,刚性段的顶部设有第二支杆,牵引绳绕过第一支杆后固定在第二支杆上。

5.根据权利要求1所述的一种用于污泥资源化处理的方法,其特征在于:所述步骤一中,分隔筒体上还设有用于辅助抽取污泥的第二抽取单元,第二抽取单元包括若干个纵向开设在分隔筒体内壁上的L形的管道孔,管道孔的底部与污泥部连通,污泥部内设有用于控制所有管道孔底部开闭的密封单元;管道孔的顶部固定有支管,所有支管共同连接一根汇合管,汇合管与进泥管连通。

6.根据权利要求5所述的一种用于污泥资源化处理的方法,其特征在于:所述密封单元包括滑动连接在分隔筒体底部的密封环板,密封环板能将所有管道孔的底部密封,密封环板的顶部固定有抵板,抵板延伸到第二开口的下方;抵板顶部设有第二弹性件,第二弹性件固定在分隔筒体的内壁上。

7.根据权利要求6所述的一种用于污泥资源化处理的方法,其特征在于:所述密封单元还包括若干个用于对密封环板进行导向的导向组件,所述导向组件包括固定在密封环板上的滑块和开设在分隔筒体内壁上的滑槽,滑块纵向滑动连接在滑槽内。

8.根据权利要求1所述的一种用于污泥资源化处理的方法,其特征在于:所述步骤一中,第一密封塞和第二密封塞均包括塞体和固定在塞体上的操作杆,所述操作杆的高度大于分隔板到分隔筒体顶部的距离。

9.根据权利要求1所述的一种用于污泥资源化处理的方法,其特征在于:所述步骤七之后,还包括池水回流步骤:打开第二开口,让分隔筒体内的部分池水回流到污泥部中。

10.根据权利要求9所述的一种用于污泥资源化处理的方法,其特征在于:所述池水回流步骤还包括:池水回流后,分隔筒体继续静置与污泥中10-30min,然后将分隔筒体从污泥中抽出。
